Article Number: 000123073

OptiPlex 3050 allt-i-ett: Nedmonteringsmanual för enheter som kan bytas av kund (CRU-delar)

Summary: Den här artikeln är en manual för hur du tar bort de delar av OptiPlex 3050 AIO-datorn som Dell tror att en kund kan ta bort själv.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content

Symptoms

Dessa manualer vägleder dig steg för steg genom säker borttagning av enheter som kan bytas av kund (CRU-delar) i en OptiPlex 3050 AIO-dator. (CRU-delar är de delar av datorn som inte behöver avlägsnas eller bytas ut av en tekniker.) I manualerna finns bilder som visar stegen.

Innehållsförteckning:

  1. Manual för borttagning av CRU-delar
  2. Instruktioner för borttagning



Manual för borttagning



Om dessa manualer inte omfattar det du är ute efter ber vi dig läsa igenom datorhandboken.

Artikeln nedan innehåller information om säkerhetsåtgärder att ta i beaktande före arbete med elektrisk utrustning.


Överst på sidan

Cause

Inte tillämpligt.

Resolution



Instruktioner för borttagning



|



Verktyg som krävs

1 Liten stjärnskruvmejsel 2 Plastrits
3 Liten vanlig skruvmejsel

Obs! Tänk på att du kan skada huvudet på skruvarna om du använder en stor stjärnskruvmejsel eller en platt skruvmejsel. Detta gör det omöjligt att ta bort dem utan särskilda verktyg som inte är tillgängliga för våra tekniker på plats.



  1. Anvisningar om förberedelser före borttagning av stativet:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

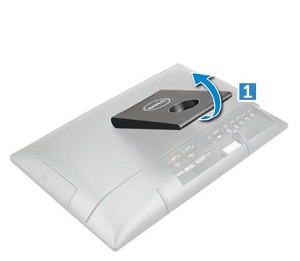

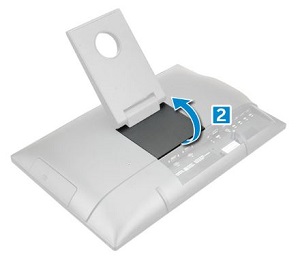

  2. För att ta bort stativet placerar du datorn på skärmen. (Kontrollera att det inte finns något under skärmen.) Vrid stativet uppåt på gångjärnet för att komma åt stativskyddet. [1] Håll i stativet och lyft bort stativskyddet från datorn. [2]

Stativ 01Stativ 02

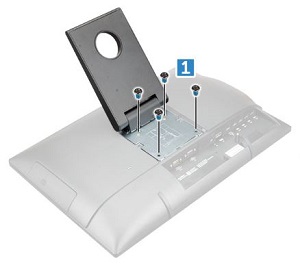

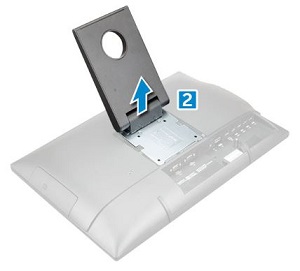

  1. Ta bort de fyra (4) skruvarna som håller fast stativet på datorn. [1] Tryck på stativet tills det lossar från fästflikarna och lyft bort det från datorn. [2]

Stativ 03Stativ 04



  1. Anvisningar om förberedelser före borttagning av den optiska enheten (ODD, DVD, CD-ROM):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort stativet.

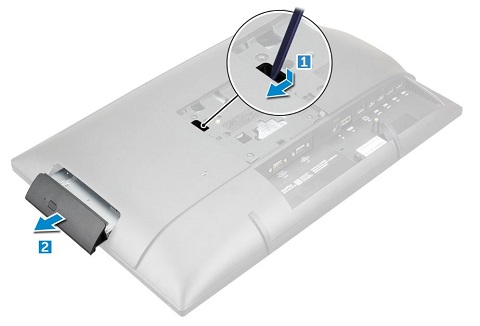

  2. För att ta bort den optiska enheten använder du en plastrits och trycker ner fästfliken till vänster om den plats där stativet var. [1] Ta bort enheten från datorn. [2]

OPTISK ENHET 01



  1. Anvisningar om förberedelser före borttagning av baksidan:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort stativet och den optiska enheten.

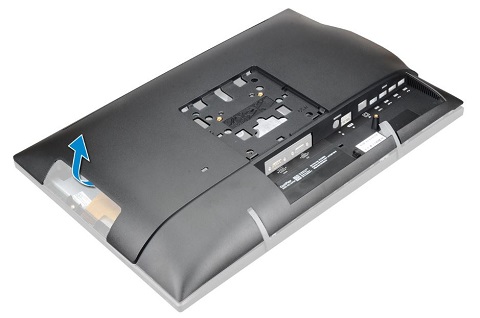

  2. Om du vill ta bort det bakre höljet använder du en plastrits eller ett liknande verktyg för att bända upp kåpan från platsen för den optiska diskenheten. Lyft upp kåpan från datorn med början från vänster sida.

Baksida 01



  1. Anvisningar om förberedelser före borttagning av intrångsbrytaren:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort stativet, den optiska enheten ochbaksidan.

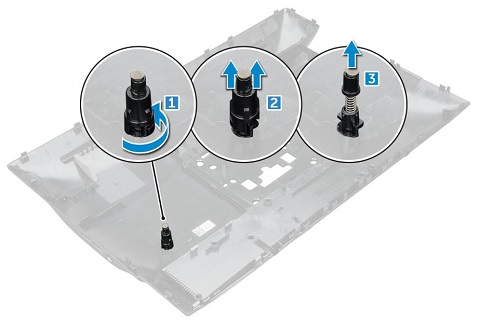

  2. Ta bort intrångsbrytaren från baksidan genom att vrida hållaren för brytaren medurs tills den lossnar från baksidan. [1] Lyft upp hållaren och ta bort den från brytaren. [2] Lyft nu bort brytaren. [3]

Intrång 01



  1. Anvisningar om förberedelser före borttagning av moderkortsskyddet:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort stativet, den optiska enheten ochbaksidan.

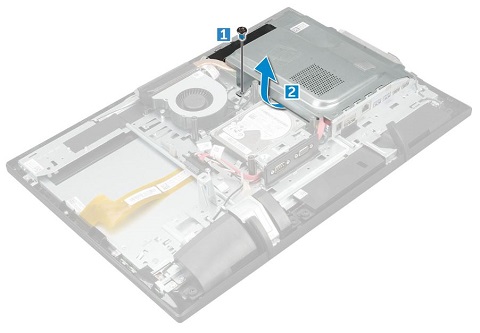

  2. Ta bort moderkortsskyddet genom att ta bort den enda skruven som håller skyddet på plats på datorn. [1]

Skydd 01

  1. Lyft upp skyddet och ta bort det från datorn. [2]



  1. Anvisningar om förberedelser före borttagning av hårddisken (HDD):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort stativet, den optiska enheten, baksidan och moderkortsskyddet.

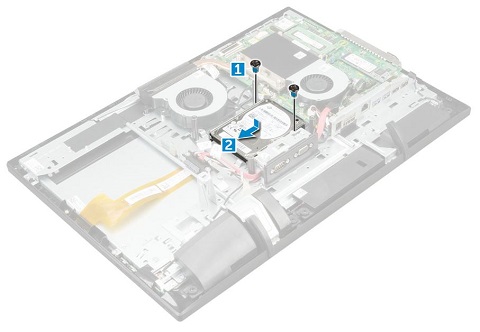

  2. Ta bort hårddisken genom att ta bort de två (2) skruvarna som fäster hårddisken vid datorn. [1] Skjut hårddisken åt vänster och lyft bort den från datorn. [2]

HDD 01



  1. Anvisningar om förberedelser före borttagning av minnet:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort stativet, den optiska enheten, baksidan och moderkortsskyddet.

  2. Ta bort minnesmodulen genom att bända bort spärrhakarna från modulen tills den hoppar upp i vinkel från kontakten [1].

Minne 01

  1. Dra och lyft upp modulen och ta bort den från kontakten. [2]

Obs! Upprepa steg 2 och 3 för eventuella ytterligare DIMM-minnesmoduler som är installerade i datorn.



  1. Anvisningar om förberedelser före borttagning av SSD-disken (Solid State Drive):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort stativet, den optiska enheten, baksidan och moderkortsskyddet.

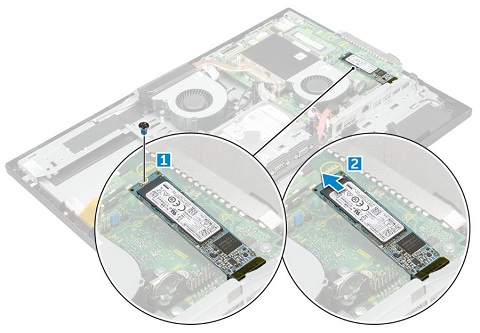

  2. Ta bort SSD-disken genom att lossa skruven som håller fast kortet i datorn. [1]

SSD 01

  1. Lyft upp kortet och ta bort det från kontakten. [2]



  1. Anvisningar om förberedelser före borttagning av knappcellsbatteriet:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort stativet, den optiska enheten, baksidan och moderkortsskyddet.

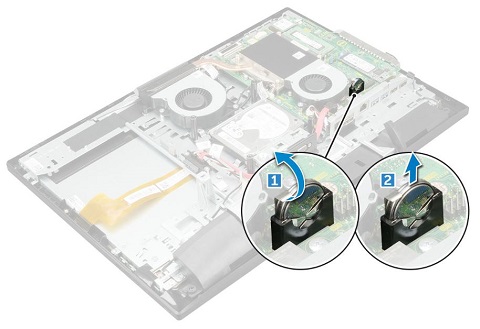

  2. Ta bort knappcellsbatteriet genom att trycka på batteriets fästspärr [1] och lyfta ut batteriet ur kontakten. [2]

Knappcellsbatteri 01



  1. Anvisningar om förberedelser före borttagning av högtalarna:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort stativet, den optiska enheten, baksidan och moderkortsskyddet.

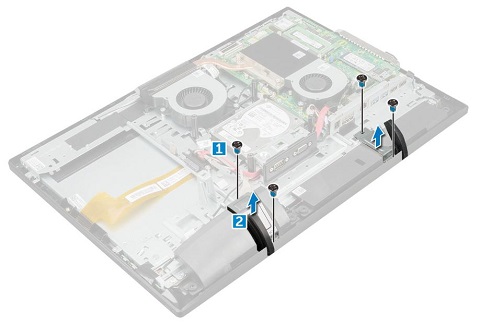

  2. Ta bort högtalarhöljet genom att ta bort de fyra (4) skruvarna som håller fast kåpan i datorn. [1] Lyft bort kåpan från datorn. [2]

Högtalare 01

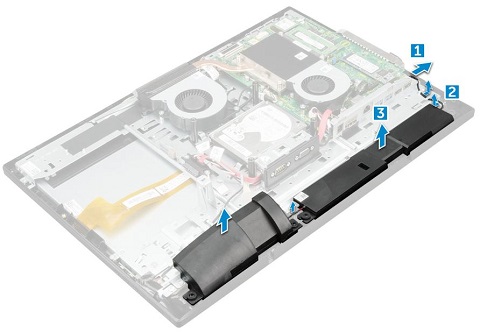

  1. Ta bort högtalarna genom att koppla bort högtalarkabeln från datorn [1] och lossa kabeln från fästklämmmorna. [2]

Högtalare 02

  1. Lyft bort högtalarmodulerna från datorn. [3]



  1. Anvisningar om förberedelser före borttagning av det trådlösa WiFi-kortet (WLAN):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort stativet, den optiska enheten, baksidan och moderkortsskyddet.

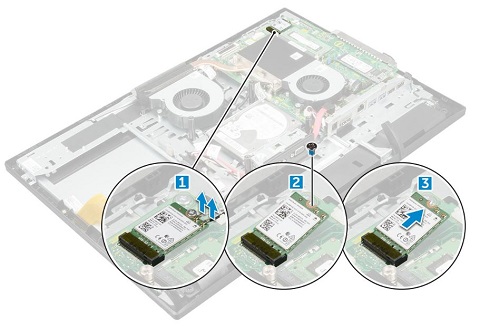

  2. Ta bort WLAN-kortet genom att koppla bort antennkablarna från kortet. (Dessa är knappkontakter som kan tas loss med hjälp av din tumnagel eller en plastrits.) [1]

WLAN 01

  1. Ta bort skruven som håller fast kortet i datorn. [2]

  2. Lyft upp kortets lösa ände i vinkel och lyft ut det ur kontakten på datorn. [3]



  1. Anvisningar om förberedelser före borttagning av systemfläkten:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort stativet, den optiska enheten, baksidan och moderkortsskyddet.

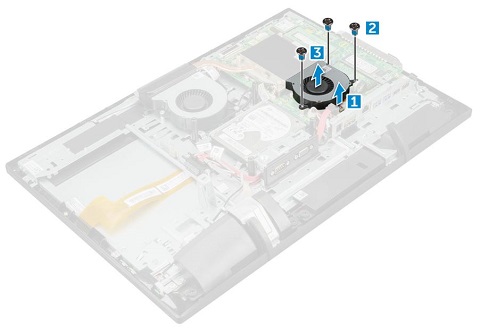

  2. Ta bort dator fläkten genom att koppla bort fläktkabeln. [1] Ta bort de tre (3) skruvarna som håller fast fläkten i datorn. [2]

Fläkt 01

  1. Lyft upp systemfläkten och ta bort den från datorn. [3]

Kontakta vår tekniska support om du behöver ytterligare hjälp.
  Kontakta oss
