Article Number: 000123073

OptiPlex 3050 AIO: Guida alla rimozione delle unità sostituibili dal cliente (CRU)

Summary: Questo articolo è una guida alla rimozione delle parti del computer OptiPlex 3050 AIO che secondo Dell possono essere estratte autonomamente dal cliente.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content

Symptoms

Queste guide illustrano in modo dettagliato le operazioni per la rimozione sicura delle unità sostituibili dal cliente (CRU) nei computer OptiPlex 3050 AIO (le CRU sono le parti del computer per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Sono incluse delle immagini che fungono da riferimento per quanto descritto.

Sommario:

  1. Guida alla rimozione delle CRU
  2. Istruzioni per la rimozione



Guida alla rimozione



Se queste guide non trattano l'operazione che si intende eseguire, si desidera fare riferimento al manuale del computer.

L'articolo riportato di seguito offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.


Torna all'inizio

Cause

Not Applicable.

Resolution



Istruzioni per la rimozione



|



Strumenti richiesti

1 Piccolo cacciavite a croce 2 Punta in plastica
3 Piccolo cacciavite a testa piatta

Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali che non sono disponibili per i nostri ingegneri on-site.



  1. Operazioni preliminari alla rimozione del supporto:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

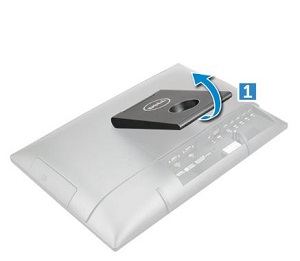

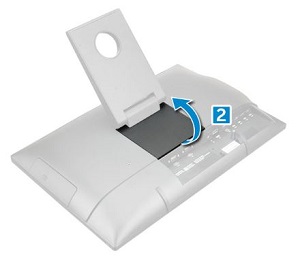

  2. Per rimuovere il supporto, posizionare il computer sullo schermo. Verificare che non vi sia nulla sotto lo schermo. Sollevare il coperchio sulla cerniera per accedere al coperchio del supporto. [1] Tenendo fermo il supporto, sollevare il coperchio dal computer. [2].

Supporto 01Supporto 02

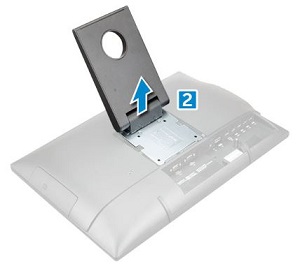

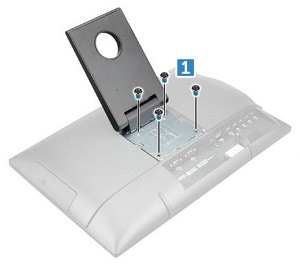

  1. Rimuovere le quattro (4) viti che fissano il supporto al computer. [1] Spingere il supporto fino a quando non viene rilasciato dalle linguette di fissaggio ed estrarlo dal computer. [2].

Supporto 03Supporto 04



  1. Operazioni preliminari alla rimozione dell'unità disco ottico (ODD, DVD, CD-ROM):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il supporto.

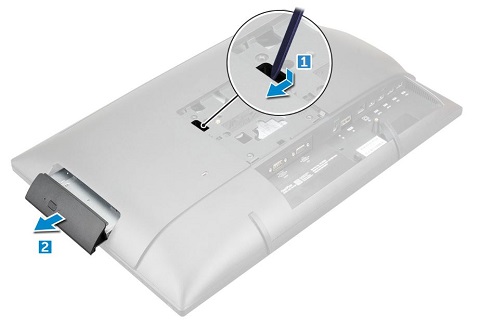

  2. Per rimuovere l'unità disco ottico, premere verso il basso con una punta in plastica sulla linguetta di fissaggio sul lato sinistro del punto in cui si trovava il supporto. [1] Rimuovere l'unità dal computer. [2].

UNITÀ OTTICA 01



  1. Operazioni preliminari alla rimozione del coperchio posteriore:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il supporto e l'unità disco ottico.

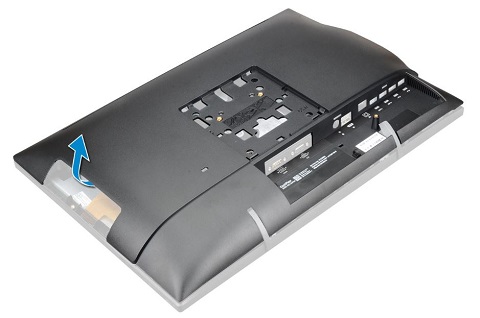

  2. Per rimuovere il coperchio posteriore, utilizzare un graffietto in plastica o uno strumento simile per sollevare il coperchio dallo slot dell'unità ottica. Sollevare il coperchio dal computer partendo dal lato sinistro.

Coperchio posteriore 01



  1. Operazioni preliminari alla rimozione dello switch anti-intrusione:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il supporto, l'unità ottica e ilcoperchio posteriore.

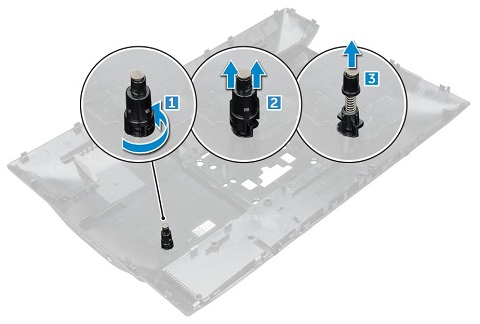

  2. Per rimuovere lo switch anti-intrusione dal coperchio posteriore, capovolgere il supporto dello switch in senso orario fino a liberarlo dal coperchio. [1] sollevare e rimuovere il supporto dallo switch. [2] Ora sollevare lo switch. [3].

Intrusione 01



  1. Operazioni preliminari alla rimozione del coperchio della protezione della scheda di sistema:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il supporto, l'unità ottica e ilcoperchio posteriore.

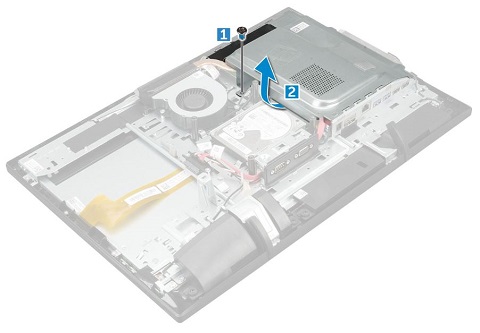

  2. Per rimuovere la protezione della scheda di sistema, rimuovere la vite che fissa la protezione al computer. [1].

Protezione 01

  1. Sollevare la protezione ed estrarla dal computer. [2].



  1. Operazioni preliminari alla rimozione dell'unità disco rigido (HDD):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il supporto, l'unità disco ottico, il coperchio posteriore e la protezione della scheda di sistema.

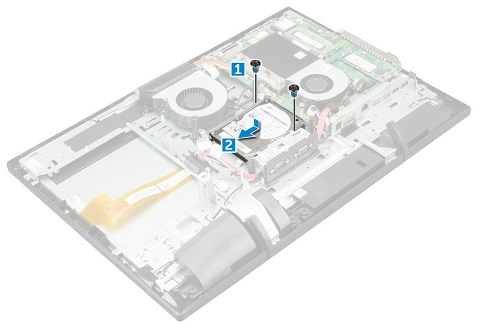

  2. Per rimuovere l'HDD, rimuovere le due (2) viti che fissano l'HDD al computer. [1] Far scorrere l'unità HDD verso sinistra ed estrarla dal computer. [2].

HDD 01



  1. Operazioni preliminari alla rimozione della memoria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il supporto, l'unità disco ottico, il coperchio posteriore e la protezione della scheda di sistema.

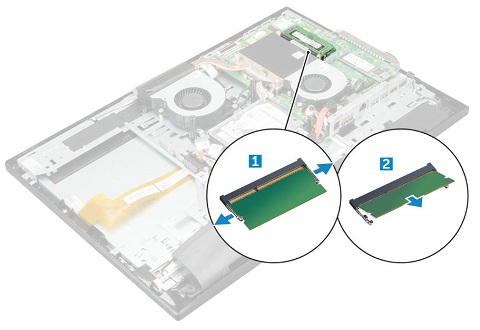

  2. Per rimuovere il modulo di memoria, sollevare le clip di fissaggio dal modulo fino a quando non si solleva ad angolo rispetto al connettore [1].

Memoria 01

  1. Tirare e sollevare il modulo ed estrarlo dal connettore. [2].

Nota: Ripetere i passaggi 2 e 3 per eventuali altri moduli di memoria DIMM installati nel computer.



  1. Operazioni preliminari alla rimozione dell'unità SSD:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il supporto, l'unità disco ottico, il coperchio posteriore e la protezione della scheda di sistema.

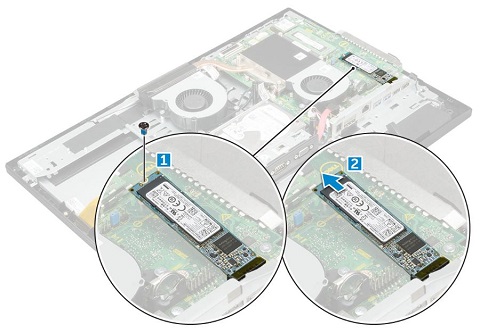

  2. Per rimuovere l'SSD, rimuovere la vite che fissa la scheda al computer. [1].

SSD 01

  1. Sollevare la scheda ed estrarla dal connettore. [2].



  1. Operazioni preliminari alla rimozione della batteria a bottone:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il supporto, l'unità disco ottico, il coperchio posteriore e la protezione della scheda di sistema.

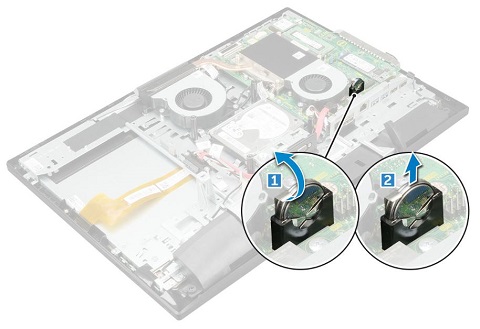

  2. Per rimuovere la batteria a bottone, premere il fermo di fissaggio della batteria [1] ed estrarre la batteria dal connettore. [2].

Batteria a bottone 01



  1. Operazioni preliminari alla rimozione degli altoparlanti:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il supporto, l'unità disco ottico, il coperchio posteriore e la protezione della scheda di sistema.

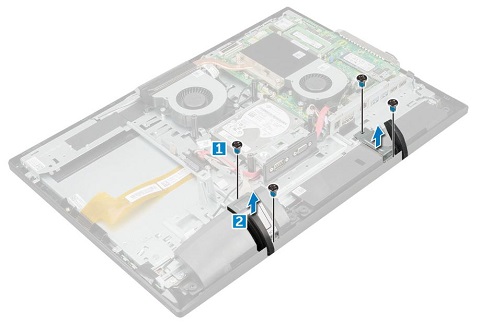

  2. Per rimuovere il coperchio degli altoparlanti, rimuovere le quattro (4) viti che fissano il coperchio al computer. [1] Sollevare il coperchio dal computer. [2].

Altoparlante 01

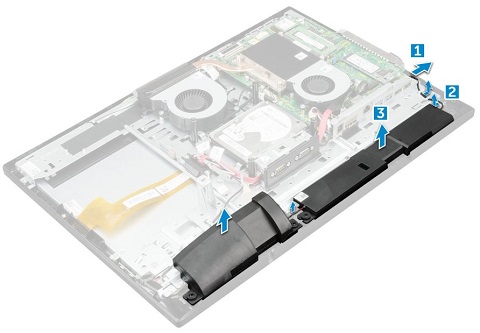

  1. Per rimuovere gli altoparlanti, scollegare il cavo dell'altoparlante dal computer [1] e sfilarlo dai fermagli di fissaggio. [2].

Altoparlante 02

  1. Estrarre i moduli degli altoparlanti dal computer. [3].



  1. Operazioni preliminari alla rimozione della scheda di rete wireless Wi-Fi (WLAN) scheda:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il supporto, l'unità disco ottico, il coperchio posteriore e la protezione della scheda di sistema.

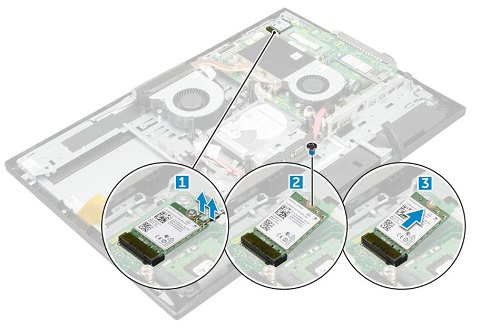

  2. Per rimuovere la scheda WLAN, scollegare i cavi dell'antenna dalla scheda. Si tratta di connettori a pressione che possono essere rimossi con un'unghia o una punta in plastica. [1].

WLAN 01

  1. Rimuovere la vite che fissa la scheda al computer. [2].

  2. Sollevare l'estremità libera della scheda da un angolo ed estrarlo dal connettore sul computer. [3].



  1. Operazioni preliminari alla rimozione della ventola del sistema:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il supporto, l'unità disco ottico, il coperchio posteriore e la protezione della scheda di sistema.

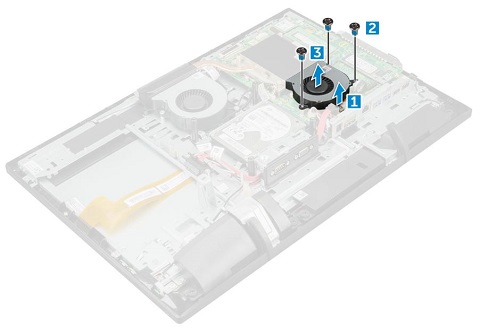

  2. Per rimuovere la ventola del computer, scollegare il cavo della ventola. [1] Rimuovere le tre (3) viti di fissaggio della ventola al computer. [2].

Ventola 01

  1. Sollevare la ventola di sistema ed estrarla dal computer. [3].

Per ottenere ulteriore assistenza, contattare il supporto tecnico.
