OptiPlex 3050 AIO: instrukcja demontażu/wyjmowania modułów wymienianych samodzielnie przez klienta (CRU)

Instrukcje przed demontażem podstawy:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

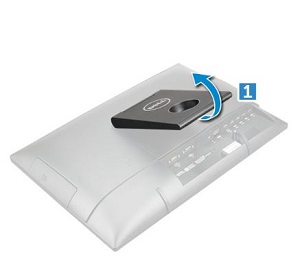

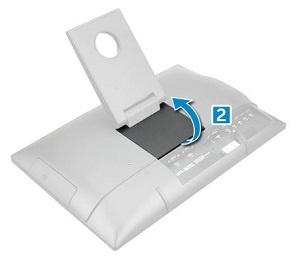

Aby wymontować podstawkę, umieść komputer na ekranie. (Sprawdź, czy pod ekranem nie znajdują się żadne przedmioty). Unieś pokrywę do góry na zawiasie, aby uzyskać dostęp do pokrywy podstawy. [1] Przytrzymując podstawę, wymontuj pokrywę podstawy z komputera. [2]

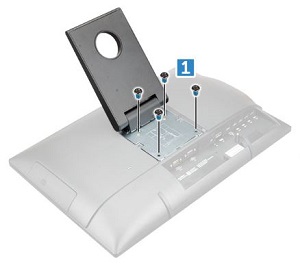

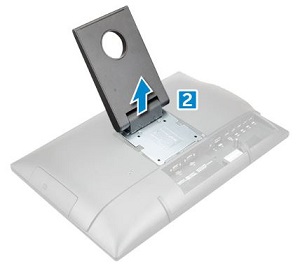

Wykręć cztery (4) śruby mocujące podstawkę do komputera. [1] Naciśnij podstawę, aż zwolni się z zaczepów zabezpieczających, i wyjmij ją z komputera. [2]

Instrukcje przed demontażem napędu optycznego (ODD, DVD, CD ROM):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdemontuj podstawę.

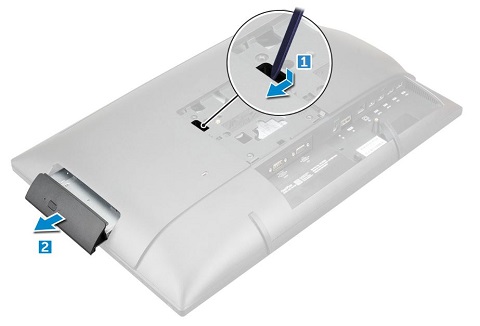

Aby wymontować napęd optyczny, naciśnij rysikiem z tworzywa sztucznego zaczep zabezpieczający, znajdujący się po lewej stronie miejsca, w którym znajdowała się podstawa. [1] Wyjmij napęd z komputera. [2]

Instrukcje przed demontażem pokrywy tylnej:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj podstawę i napęd optyczny.

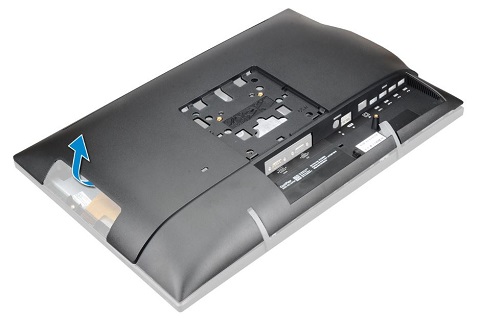

Aby wymontować pokrywę tylną, za pomocą rysika z tworzywa sztucznego lub podobnego narzędzia podważ pokrywę wokół gniazda napędu optycznego. Unieś pokrywę i wyjmij ją z komputera, zaczynając od lewej strony.

Czynności przed zdemontowaniem przełącznika czujnika naruszenia obudowy:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij podstawkę, napęd optyczny ipokrywę tylną.

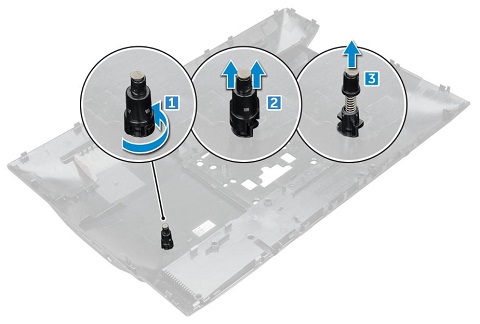

Aby wymontować przełącznik czujnika naruszenia obudowy z pokrywy tylnej, odwróć uchwyt w prawo, aż zostanie odblokowany od pokrywy. [1] Podnieś uchwyt i wyjmij go z przełącznika. [2] Teraz unieś przełącznik. [3]

Instrukcje przed demontażem pokrywy osłony płyty systemowej:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij podstawkę, napęd optyczny ipokrywę tylną.

Aby wymontować osłonę płyty głównej, wykręć jedną śrubę mocującą osłonę do komputera. [1]

Unieś osłonę i wyjmij ją z komputera. [2]

Instrukcje przed demontażem dysku twardego:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdemontuj podstawę, napęd optyczny, pokrywę tylną i osłonę płyty systemowej.

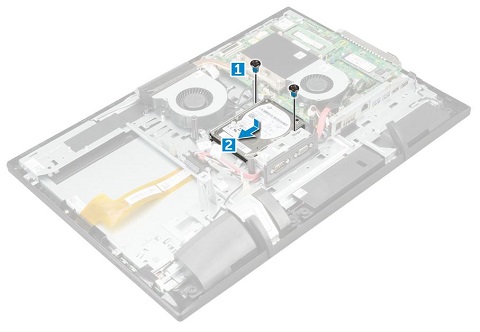

Aby wymontować dysk twardy, wykręć dwie (2) śruby mocujące dysk twardy do komputera. [1] Przesuń dysk twardy w lewo i wyjmij go z komputera. [2]

Instrukcje przed demontażem modułu pamięci:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdemontuj podstawę, napęd optyczny, pokrywę tylną i osłonę płyty systemowej.

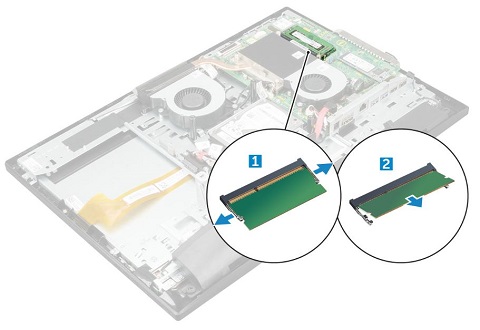

Aby wymontować moduł pamięci, odciągnij zaciski mocujące od modułu, aż wyskocze pod kątem ze złącza [1].

Podnieś moduł i wyjmij go ze złącza. [2]

Instrukcje przed demontażem dysku SSD:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdemontuj podstawę, napęd optyczny, pokrywę tylną i osłonę płyty systemowej.

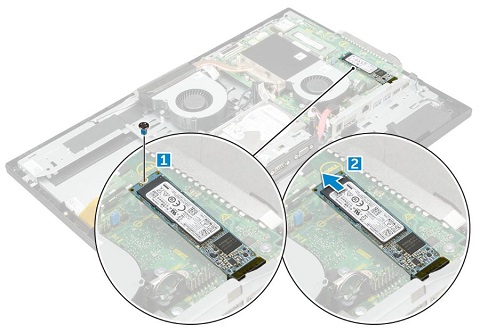

Aby wymontować dysk SSD, wykręć jedną śrubę mocującą kartę do komputera. [1]

Podnieś kartę i wyjmij ją ze złącza. [2]

Instrukcje przed demontażem baterii pastylkowej:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdemontuj podstawę, napęd optyczny, pokrywę tylną i osłonę płyty systemowej.

Aby wymontować baterię pastylkową, naciśnij zatrzask mocujący baterię [1] i wyjmij baterię ze złącza. [2]

Instrukcje przed demontażem głośników:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdemontuj podstawę, napęd optyczny, pokrywę tylną i osłonę płyty systemowej.

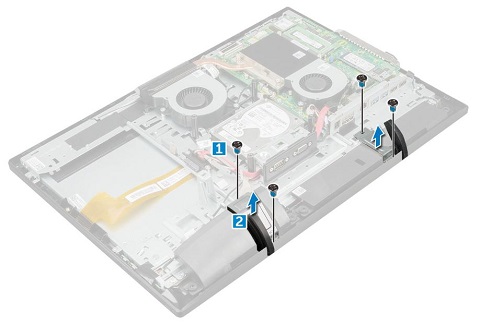

Aby wymontować pokrywę głośników, wykręć cztery (4) śruby mocujące pokrywę do komputera. [1] Zdejmij pokrywę z komputera. [2]

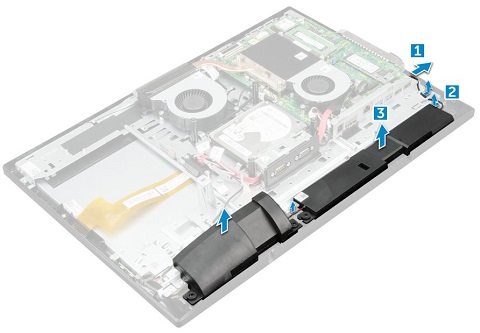

Aby wymontować głośniki, odłącz kabel głośnikowy od komputera [1] i wyjmij kabel z zacisków mocujących. [2]

Wyjmij moduły głośników z komputera. [3]

Instrukcje przed demontażem karty Wi-Fi (WLAN):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdemontuj podstawę, napęd optyczny, pokrywę tylną i osłonę płyty systemowej.

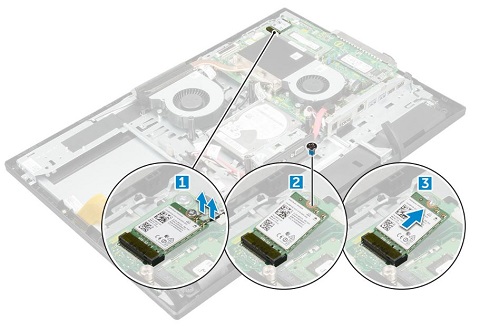

Aby wyjąć kartę WLAN, odłącz kable anteny od karty. (Są to złącza naciskowe, które można odłączyć paznokciem lub rysikiem z tworzywa sztucznego). [1]

Wykręć jedną śrubę mocującą kartę do komputera. [2]

Unieś wolny koniec karty pod kątem i wyjmij go ze złącza w komputerze. [3]

Instrukcje przed demontażem wentylatora systemowego:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdemontuj podstawę, napęd optyczny, pokrywę tylną i osłonę płyty systemowej.

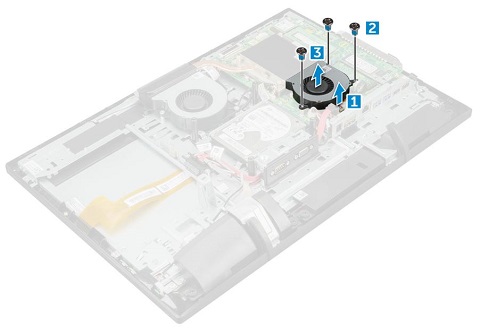

Aby wymontować wentylator komputera, odłącz kabel wentylatora. [1] Wykręć trzy (3) śruby mocujące wentylator do komputera. [2]

Podnieś wentylator systemowy i wyjmij go z komputera. [3]
