OptiPlex 3050 AIO: CRU(Customer Replaceable Unit) 분해 분리 가이드

스탠드를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

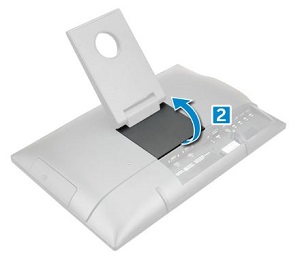

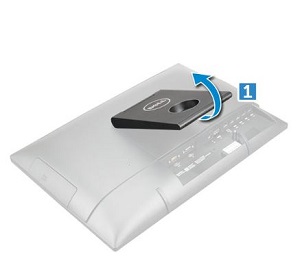

스탠드를 제거하려면 컴퓨터를 화면에 놓습니다. (화면 아래에 아무것도 없는지 확인) 힌지 위에 있는 커버를 들어 올려 스탠드 커버에 접근합니다. [1] 스탠드를 잡고 스탠드 커버를 들어 올려 컴퓨터에서 분리합니다. [2]

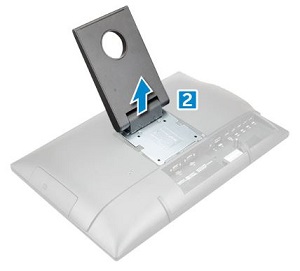

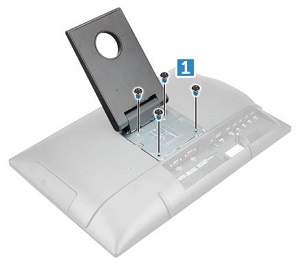

스탠드를 컴퓨터에 고정하는 나사 4개를 제거합니다. [1] 스탠드가 고정 탭에서 분리될 때까지 밀어 컴퓨터에서 들어 올립니다. [2]

옵티컬 디스크 드라이브(ODD, DVD, CD-ROM)를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 스탠드를 분리합니다.

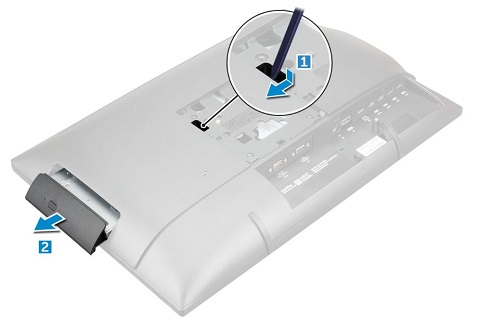

옵티컬 디스크 드라이브를 분리하려면 스탠드가 있는 왼쪽에 있는 고정 탭을 플라스틱 스크라이브를 사용하여 아래로 누릅니다. [1] 컴퓨터에서 드라이브를 제거합니다. [2]

후면 커버를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 스탠드와 ODD를 분리합니다.

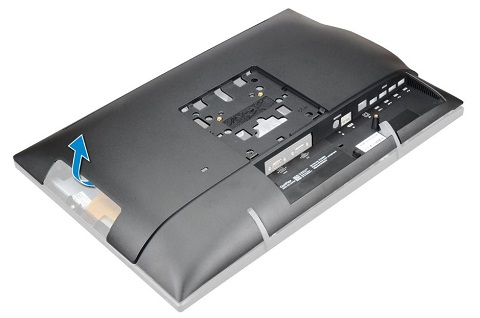

후면 커버를 제거하려면 플라스틱 스크라이브 또는 유사한 도구를 사용하여 ODD 슬롯 주위에서 커버를 들어 올립니다. 덮개를 들어 올려 왼쪽부터 컴퓨터에서 분리합니다.

침입 탐지 스위치를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 스탠드, ODD 및후면 커버를 제거합니다.

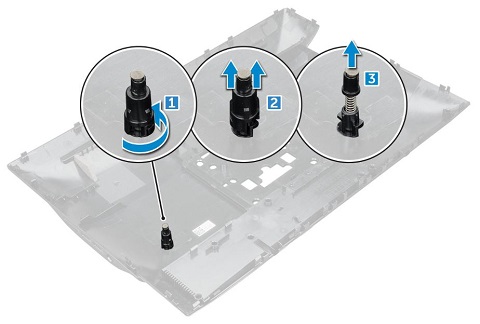

후면 커버에서 침입 탐지 스위치를 분리하려면 스위치 홀더를 커버에서 잠금 해제될 때까지 시계 방향으로 돌립니다. [1] 스위치에서 홀더를 들어 올려 분리합니다. [2] 이제 스위치를 들어 올립니다. [3]

시스템 보드 실드 커버를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 스탠드, ODD 및후면 커버를 제거합니다.

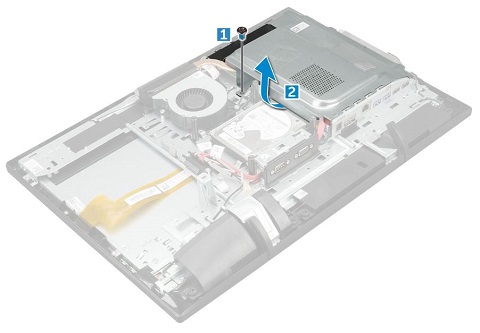

시스템 보드 실드를 제거하려면 실드를 컴퓨터에 고정하는 나사 1개를 제거합니다. [1]

실드를 들어 올려 컴퓨터에서 분리합니다. [2]

HDD(Hard Disk Drive)를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 스탠드, ODD, 후면 커버 및 시스템 보드 실드를 분리합니다.

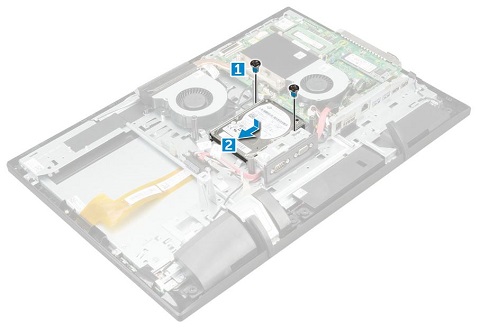

HDD를 제거하려면 HDD를 컴퓨터에 고정하는 나사 2개를 제거합니다. [1] HDD를 왼쪽으로 밀고 들어 올려 컴퓨터에서 분리합니다. [2]

메모리를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 스탠드, ODD, 후면 커버 및 시스템 보드 실드를 분리합니다.

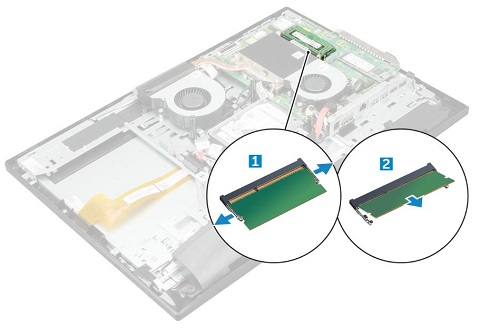

메모리 모듈을 제거하려면 고정 클립이 커넥터에서 일정 각도로 튀어나 올 때까지 모듈에서 들어 올립니다[1].

모듈을 당기고 들어 올려 커넥터에서 분리합니다. [2]

SSD(Solid State Drive)를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 스탠드, ODD, 후면 커버 및 시스템 보드 실드를 분리합니다.

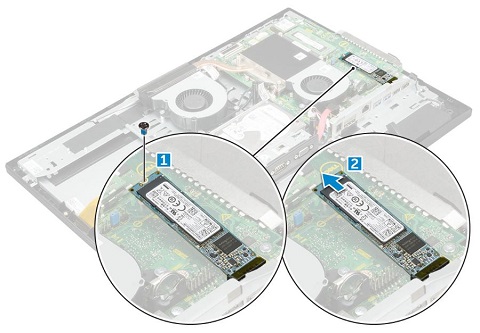

SSD를 제거하려면 카드를 컴퓨터에 고정하는 1개의 나사를 실행 취소합니다. [1]

커넥터에서 카드를 들어 올려 분리합니다. [2]

코인 셀 배터리를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 스탠드, ODD, 후면 커버 및 시스템 보드 실드를 분리합니다.

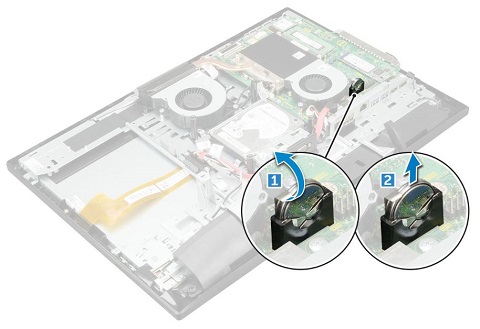

코인 셀 배터리를 제거하려면 배터리 고정 래치를 누르고[1] 배터리를 들어 올려 커넥터에서 꺼냅니다. [2]

스피커를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 스탠드, ODD, 후면 커버 및 시스템 보드 실드를 분리합니다.

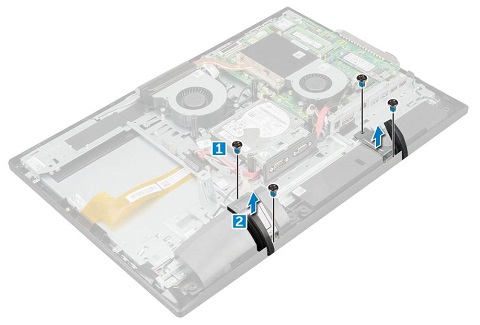

스피커 커버를 제거하려면 커버를 컴퓨터에 고정하는 4개의 나사를 제거합니다. [1] 덮개를 들어 올려 컴퓨터에서 분리합니다. [2]

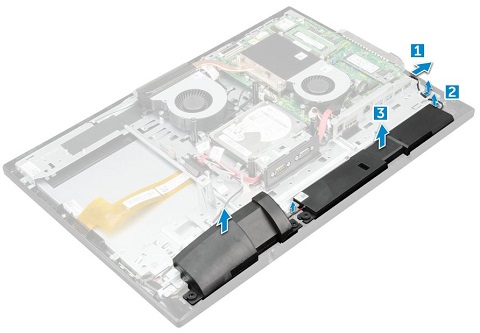

스피커를 제거하려면 컴퓨터에서 스피커 케이블을 분리하고[1] 고정 클립에서 케이블을 분리합니다. [2]

스피커 모듈을 들어 올려 컴퓨터에서 분리합니다. [3]

무선 Wi-Fi(WLAN) 카드를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 스탠드, ODD, 후면 커버 및 시스템 보드 실드를 분리합니다.

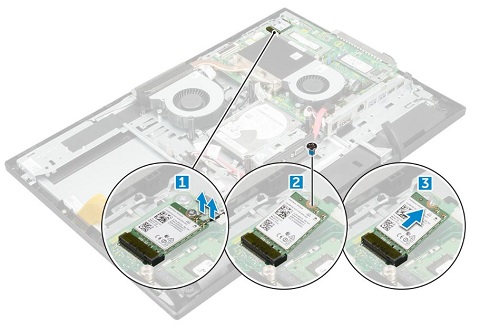

WLAN 카드를 분리하려면 카드에서 안테나 케이블을 분리합니다. (이 커넥터는 프레스 스터드 커넥터이며 축소 이미지 또는 플라스틱 스크라이브를 사용하여 튀어나오게 할 수 있음) [1]

카드를 컴퓨터에 고정하는 나사 1개를 제거합니다. [2]

카드의 자유 끝을 일정한 각도로 들어 올리고 컴퓨터의 커넥터에서 들어 올립니다. [3]

시스템 팬을 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 스탠드, ODD, 후면 커버 및 시스템 보드 실드를 분리합니다.

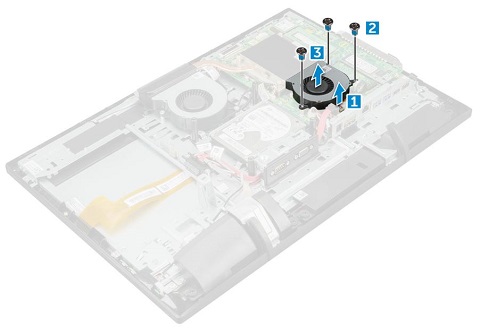

컴퓨터 팬을 제거하려면 팬 케이블을 연결 해제합니다. [1] 팬을 컴퓨터에 고정하는 나사 3개를 제거합니다. [2]

시스템 팬을 들어 올려 컴퓨터에서 분리합니다. [3]
