В этих руководствах приведены пошаговые инструкции по безопасному извлечению заменяемых клиентом компонентов (CRU) на компьютере OptiPlex 3050 AIO. (CRU — это компоненты компьютера, которые можно извлечь или заменить без помощи инженера.) В руководствах также содержатся изображения, дополняющие описание.
Если в этих руководствах нет нужной информации, обратитесь к руководству по компьютеру.
В следующей статье представлена информация о мерах безопасности, с которой необходимо ознакомиться перед началом работы с электрическим оборудованием.
1. | Небольшая крестовая отвертка | 2. | Пластиковая лопатка |
3. | Небольшая плоская отвертка |
Подготовка к снятию подставки:
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.

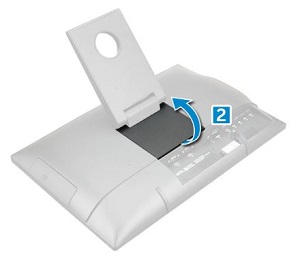

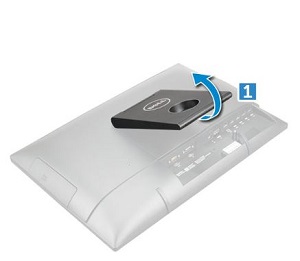

Чтобы снять подставку, положите компьютер на экран. (Убедитесь, что под экраном нет посторонних предметов.) Поднимите крышку на петле, чтобы получить доступ к крышке подставки. [1] Удерживая подставку, поднимите крышку подставки в сторону от компьютера. [2]

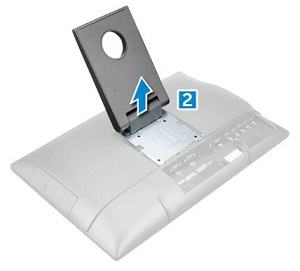

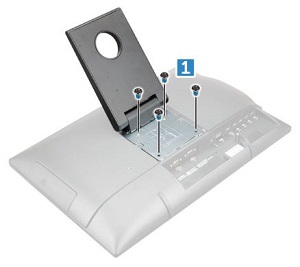

Открутите 4 (четыре) винта, которыми подставка крепится к компьютеру. [1] Надавливайте на подставку, пока она не высвободится из фиксаторов, и снимите ее с компьютера. [2]
Подготовка к извлечению привода оптических дисков (ODD, DVD, CD-ROM):
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.
Снимите подставку.

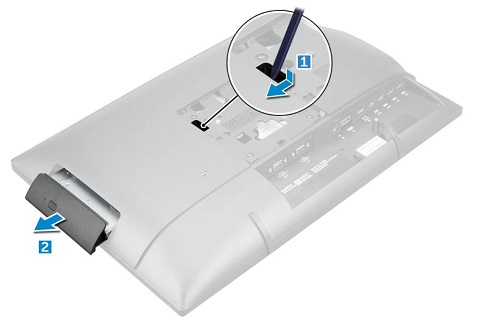

Чтобы снять привод оптических дисков, нажмите пластиковой палочкой на фиксатор слева от места установки подставки. [1] Извлеките накопитель из компьютера. [2]
Подготовка к снятию нижней панели:
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.
Снимите подставку и привод оптических дисков.

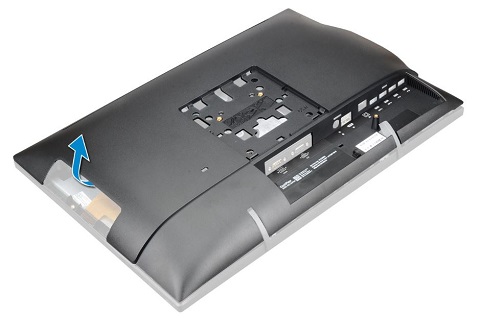

Чтобы снять заднюю крышку, с помощью пластмассовой палочки или аналогичного инструмента подденьте крышку вокруг разъема оптического привода. Снимите крышку с компьютера, начиная с левой стороны.
Подготовка к извлечению датчика вскрытия корпуса:
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.

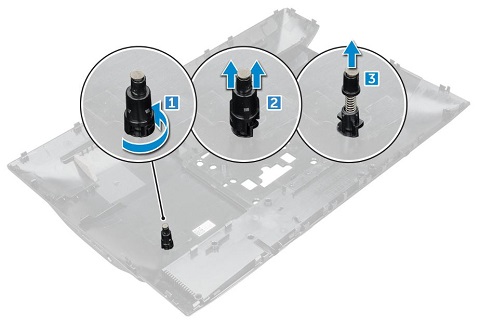

Чтобы снять датчик вскрытия корпуса с нижней панели, поверните держатель датчика по часовой стрелке, пока он не будет разблокирован. [1] Поднимите держатель и снимите его с датчика. [2] Теперь извлеките датчик. [3]
Подготовка к снятию крышки экрана системной платы:
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.

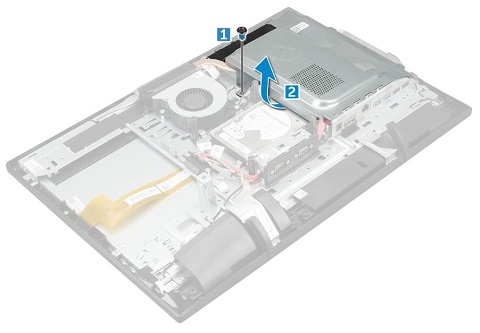

Чтобы снять экран системной платы, выверните один винт, которым экран крепится к компьютеру. [1]
Поднимите экран и извлеките его из компьютера. [2]
Подготовка к извлечению жесткого диска (HDD):
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.
Снимите подставку, привод оптических дисков, нижнюю панель и экран системной платы.

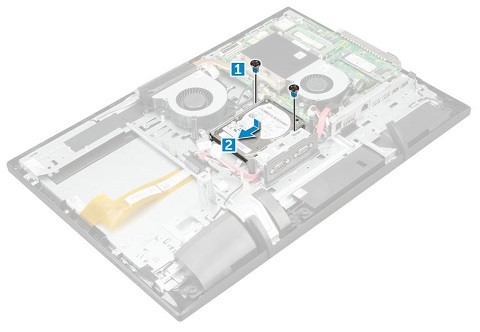

Чтобы извлечь жесткий диск, выверните 2 (два) винта, которыми жесткий диск крепится к компьютеру. [1] Сдвиньте жесткий диск влево и извлеките его из компьютера. [2]
Подготовка к извлечению модулей памяти:
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.
Снимите подставку, привод оптических дисков, нижнюю панель и экран системной платы.

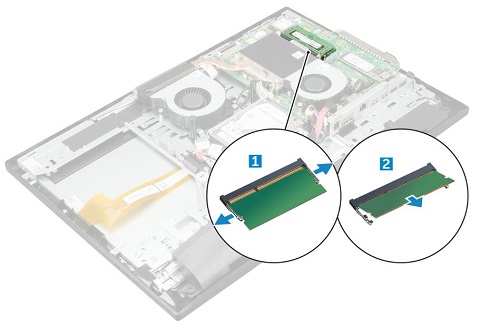

Чтобы извлечь модуль памяти, подденьте фиксаторы в сторону от модуля, пока он не выдвинется под углом от разъема [1].
Потяните модуль вверх и извлеките его из разъема. [2]
Подготовка к извлечению твердотельного накопителя:
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.
Снимите подставку, привод оптических дисков, нижнюю панель и экран системной платы.
Чтобы извлечь твердотельный накопитель, открутите один винт, которым плата крепится к компьютеру. [1]
Поднимите плату и извлеките ее из разъема. [2]
Подготовка к извлечению батарейки типа «таблетка»:
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.
Снимите подставку, привод оптических дисков, нижнюю панель и экран системной платы.

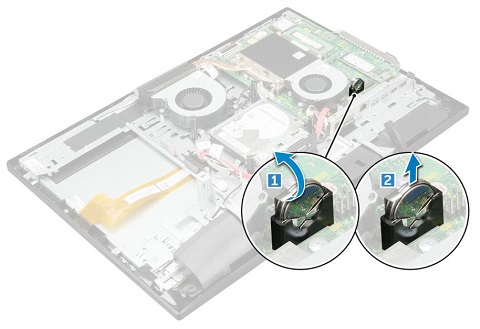

Чтобы извлечь батарейку типа «таблетка», нажмите на фиксатор аккумулятора [1] и извлеките аккумулятор из разъема. [2]
Подготовка к извлечению динамиков:
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.
Снимите подставку, привод оптических дисков, нижнюю панель и экран системной платы.
Чтобы снять крышку динамиков, выверните 4 (четыре) винта, которыми крышка крепится к компьютеру. [1] Снимите крышку с компьютера. [2]

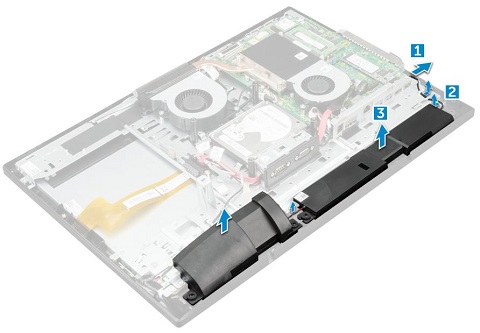

Чтобы извлечь динамики, отсоедините кабель динамиков от компьютера [1] и отсоедините кабель от фиксаторов. [2]
Извлеките модули динамиков из компьютера. [3]
Подготовка к извлечению платы беспроводной связи WiFi (WLAN):
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.
Снимите подставку, привод оптических дисков, нижнюю панель и экран системной платы.

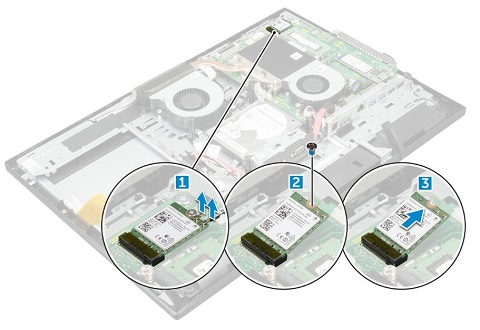

Чтобы извлечь плату WLAN, отсоедините от нее кабели антенны. (Это нажимные соединители, которые можно снять с помощью скрепки или пластиковой палочки.) [1]
Открутите один винт, которым плата крепится к компьютеру. [2]
Приподнимите свободного конца платы под углом и извлеките его из разъема на компьютере. [3]
Подготовка к снятию системного вентилятора:
Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.
Отсоедините все телефонные, сетевые или USB-кабели от компьютера.
Отсоедините компьютер и все подключенные устройства от электросети.
Снимите подставку, привод оптических дисков, нижнюю панель и экран системной платы.
Чтобы извлечь вентилятор компьютера, отсоедините кабель вентилятора. [1] Выверните 3 (три) винта, которыми вентилятор крепится к компьютеру. [2]
Поднимите системный вентилятор и извлеките его из компьютера. [3]
Если требуется дополнительная помощь, обратитесь в службу технической поддержки. | ||
