시작하기 전에
Dell EMC PowerStore: 클러스터링 및 고가용성 문서, 섹션 3.2:
- DRE(Dynamic Resiliency Engine)에 설명된 아래 개념을 먼저 숙지하는 것이 좋습니다.
간단히 말해서 DRE는 예비 및 패리티를 포함하여 기본 드라이브에서 제공하는 집계 공간을 나타냅니다.
- Resiliency Sets(RRS)
단일 장애 도메인으로 작동하는 드라이브 그룹을 나타냅니다. RRS는 단일 드라이브 장애(DRE SP - Single Parity 또는 Single Tolerance) 또는 듀얼 드라이브 장애(DRE DP - Double Parity 또는 Double Tolerance)를 견딜 수 있습니다.
- DRE SP를 사용하면 RRS는 최소 6개의 드라이브, 최대 25개의 드라이브를 포함할 수 있습니다.
- PowerStoreOS 2.0부터는 DRE DP가 지원됩니다. DRE DP를 사용하면 RRS는 최소 7개의 드라이브, 최대 50개의 드라이브를 포함할 수 있습니다.
- 각 RRS에는 예비 용량(단일 드라이브에 해당하는 공간) 및 패리티 정보가 포함되어 있습니다.
어플라이언스 DRE 용량
DRE 용량은 DRE Protection 및 DRE Geometry와 드라이브 수를 기반으로 하는 용량을 나타냅니다.
- DRE Protection은 사용되는 DRE 정책 또는 내결함성 수준(DRE SP, DRE DP)을 정의합니다. 각 어플라이언스에 대한 내결함성 수준은 PowerStore Manager UI의 HardwareAPPLIANCES > 에 표시됩니다(내결함성 수준 열은 UI 보기에 수동으로 추가해야 할 수 있음).
- DRE Geometry는 드라이브가 내부적으로 그룹화되는 방식을 정의합니다(4+1, 8+1, 4+2, 8+2, 16+2). 이 정보는 UI에 표시되지 않습니다.
- 내부적으로 DRE 용량을 계산할 때 여유 공간도 포함됩니다.
어플라이언스 내부 예약 용량
내부 예약 용량은 초기화 후 시스템이 제대로 작동하는 데 필요한 용량을 나타냅니다.
- 이 정보는 UI에 노출되지 않습니다.
- DRE에서 제공하는 모델 및 공간의 양에 따라 다름
- 모델이 클수록 "내부 예약 공간"이 커집니다.
- DRE가 제공하는 공간이 클수록 "내부 예약 공간"이 커집니다.
- 내부 예약 용량 사용자의 예: 어플라이언스 기능을 위한 내부 공간(바이너리, 데이터베이스, 스크립트 등), 복구 메커니즘을 위한 예약 공간 등
어플라이언스 총 물리적 용량
어플라이언스 총 물리적 용량은 볼륨, 스냅샷, 클론 등의 다양한 서비스에 대해 사용자가 프로비저닝하고 사용할 수 있는 용량을 나타냅니다.
어플라이언스 총 물리적 용량 = 어플라이언스 DRE 용량 - 어플라이언스 내부 예약 용량

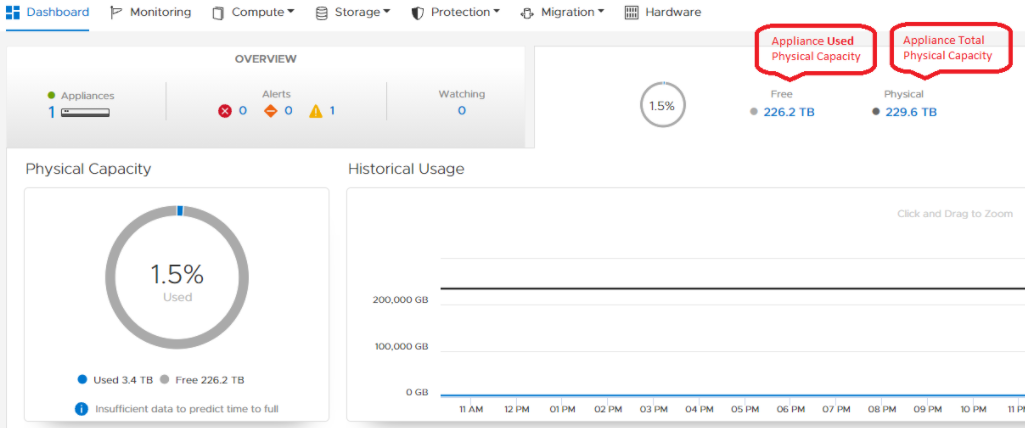

어플라이언스 총 물리적 용량은 UI에 표시됩니다.
![UI에 표시된 어플라이언스 총 물리적 용량](https://supportkb.dell.com/img/ka06P000000ogihQAA/ka06P000000ogihQAA_ko_1.jpeg)
어플라이언스 사용 물리적 용량
Used Physical Capacity에는 두 가지 유형의 데이터가 포함됩니다.
- 사용자 데이터: 사용자 데이터는 어레이에 기록되고 스냅샷, 복제, 클론 등의 서비스에서 사용되는 데이터를 나타냅니다. 원시 데이터(중복 제거 및 압축을 포함한 데이터 절감 후)를 나타냅니다.
초기화 시 사용자 용량은 사전 할당되지 않으며 필요에 따라 용량이 할당됩니다.
- 시스템 데이터: PowerStore 어레이에는 중복 제거, 압축, 시스템의 적절한 기능 등 다양한 서비스를 담당하는 다양한 메타데이터 구조가 포함되어 있습니다.

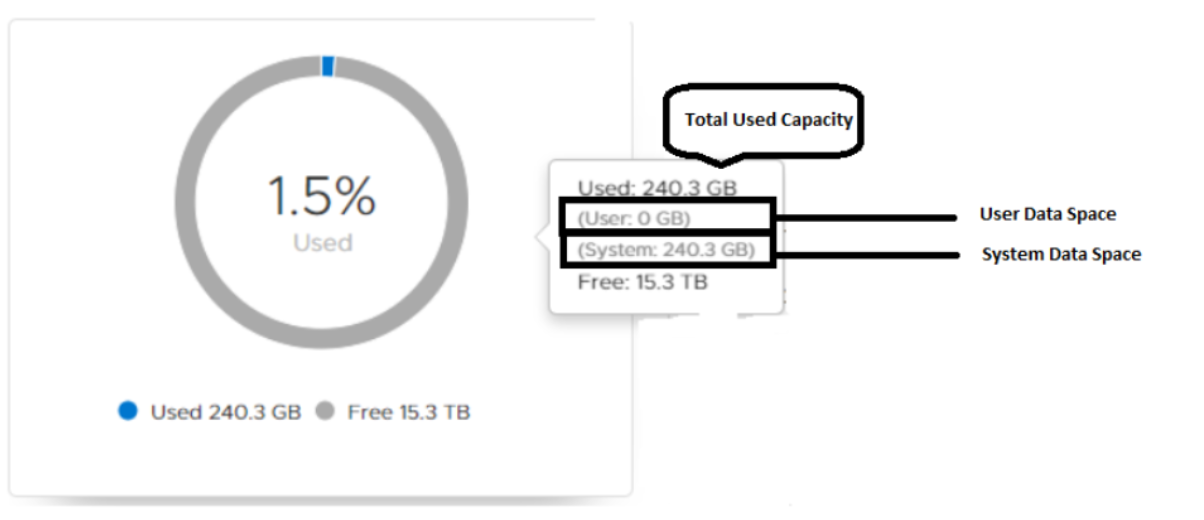

물리적 용량 위로 마우스를 가져가면 시스템 데이터 및 사용자 데이터에 할당된 공간의 분석 결과를 확인할 수 있습니다.
초기화 시 시스템 데이터는 일부 공간을 미리 할당하며 필요에 따라 확장됩니다.
시스템 데이터에 영향을 줄 수 있는 요소는 다음과 같습니다. 높은 압축, 높은 데이터 중복 제거, 스냅샷 등의 다양한 기능을 제공합니다.
![물리적 용량](https://supportkb.dell.com/img/ka06P000000ogihQAA/ka06P000000ogihQAA_ko_2.jpeg)
참고: UI에는 기본적으로 Base 2 값이 표시되지만, 대부분의 경우 Base 10 용량 값을 확인하는 데 사용됩니다.
1KB(킬로
바이트)는 1,000(10
3)바이트와 같습니다.
1키비바이트(KiB)는 1,024(2
10)바이트와 같습니다.
보시다시피 Base 2와 Base 10을 사용하는 것 사이에는 차이가 있으며, 이로 인해 때때로 혼동이 발생할 수 있습니다.
PowerStore는 Base 2 값(TiB)과 Base 10(TB)을 모두 사용하여 UI에 보고하고 Base 2 값을 표시합니다.

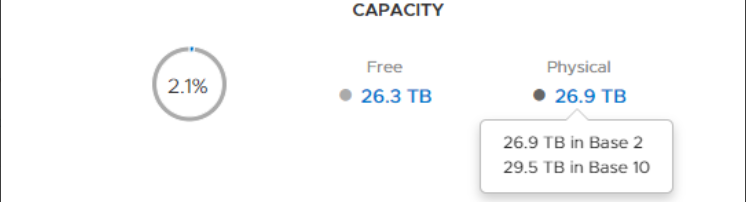

아래 예에서는 26.9TiB(Base 2), 즉 29.5TB(Base 10)가 포함된 시스템 보고서를 볼 수 있습니다.
![26.9TiB(2진법)가 포함된 시스템 보고서](https://supportkb.dell.com/img/ka06P000000ogihQAA/ka06P000000ogihQAA_ko_3.jpeg)
메모:
PowerStore Manager는 기본적으로 Base 2 값을 표시하지만 대부분의 경우 Base 10 용량 값을 확인하는 데 사용됩니다.
1KB(kilobyte)는 1,000(103)바이트입니다.
1키비바이트(KiB)는 1,024(210)바이트와 같습니다.
보시다시피 Base 2와 Base 10을 사용하는 것 사이에는 차이가 있으며, 이로 인해 때때로 혼동이 발생할 수 있습니다.
PowerStore는 Base 2 값(TiB)과 Base 10(TB)을 모두 사용하여 UI에 보고하고 기본적으로 Base 2 값을 표시합니다.

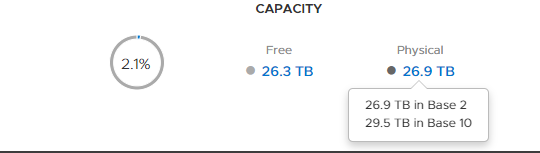

아래 예에서는 26.9TiB(Base 2), 즉 29.5TB(Base 10)가 포함된 시스템 보고서를 볼 수 있습니다.
![26.9TiB(2진법)가 포함된 시스템 보고서](https://supportkb.dell.com/img/ka06P000000ogihQAA/ka06P000000ogihQAA_ko_4.jpeg)
