OptiPlex 7090: Visual Guide для вашого комп'ютера
Summary: У наступній статті наведено візуальний посібник із сімейства настільних комп'ютерів OptiPlex 7090 і перелічено зовнішні порти та функції вашого комп'ютера.
Instructions
Примітка. Для більш детального опису кожної локації, будь ласка, перейдіть до інструкцій до системи за адресою www.dell.com/support
Зміст:
Міні-вежа (MT) вид спереду

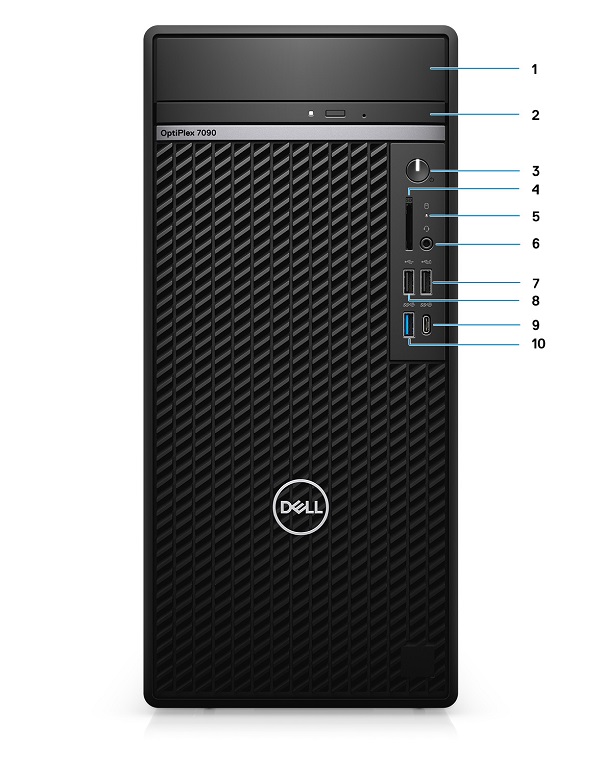

(Рис.1 MT Вид спереду)
| 1 | Кришка жорсткого диска | 2 | Привід оптичних дисків (опціонально) |
| 3 | Кнопка живлення з діагностичним світлодіодним індикатором | 4 | SD 4.0 кардрідер (опціонально) |
| 5 | Світлодіодний індикатор активності жорсткого диска | 6 | Універсальний роз'єм аудіороз'єму |
| 7 | Роз'єм USB 2.0 з PowerShare | 8 | Роз'єм USB 2.0 |
| 9 | Роз'єм USB 3.2 Gen2 Type-C з PowerDelivery | 10 | Роз'єм USB 3.2 Gen2 Type-A |
Міні-вежа (MT) вид ззаду

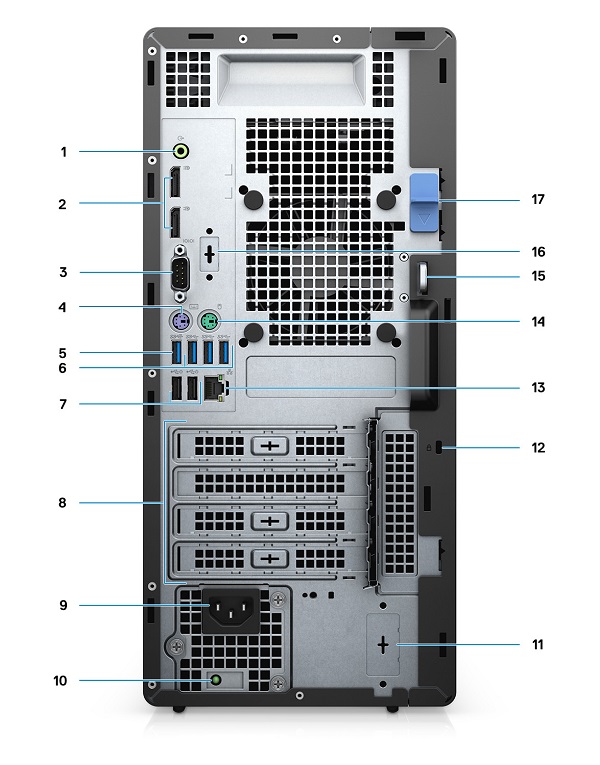

(Рис.2 MT заднього виду)
| 1 | Лінійний вихід Повторне завдання Лінійний аудіороз'єм у вході | 2 | Роз'єм DisplayPort 1.4 x2 |
| 3 | Послідовний роз'єм | 4 | Роз'єм PS/2 для клавіатури |
| 5 | Роз'єм USB 3.2 Gen2 Type-A | 6 | USB 3.2 Gen1 Type-A роз'єм x3 |
| 7 | Роз'єм USB 2.0 з Smart Power On x2 | 8 | Слоти для карт розширення x4 |
| 9 | Роз'єм живлення | 10 | Діагностичний світлодіодний індикатор блоку живлення |
| 11 | Вибивний слот (додатковий роз'єм SMA) | 12 | Кенсінгтонський гніздо для захисного кабелю |
| 13 | Роз'єм Ethernet (NIC) (10/100/1000 Мбіт/с) | 14 | Роз'єм PS/2 для миші |
| 15 | Петля навісного замка | 16 | Нокаутований слот VGA/HDMI 2.0b/DisplayPort 1.4/USB 3.2 Type-C Gen2 з режимом Alt (опція) |
| 17 | Засувка випуску |
Малий форм-фактор (SFF) спереду

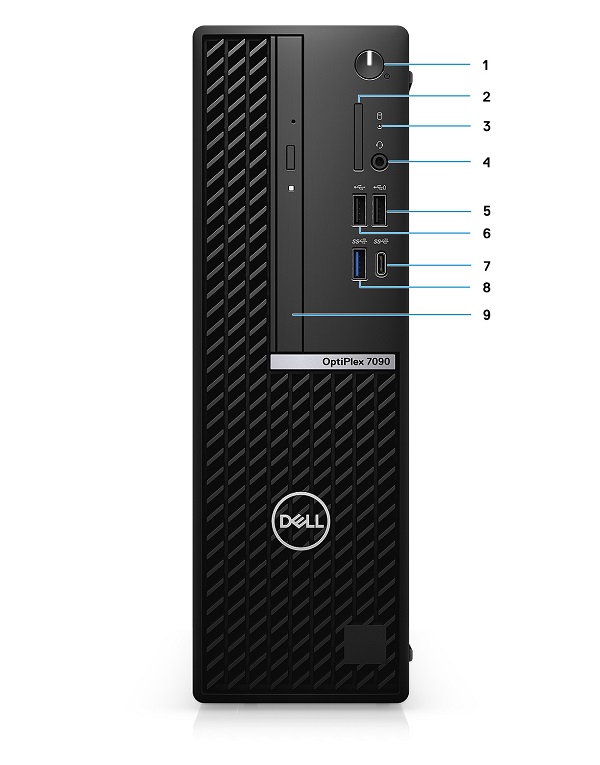

(Рис.3 Вигляд спереду SFF)
| 1 | Кнопка живлення та світлодіодний індикатор живлення | 2 | Зчитувач карт SD |
| 3 | Світлодіодний індикатор активності жорсткого диска | 4 | Універсальний роз'єм аудіороз'єму |
| 5 | Роз'єм USB 2.0 типу A з PowerShare | 6 | Роз'єм USB 2.0 Type-A |
| 7 | Роз'єм USB 3.2 Gen2 Type-C | 8 | Роз'єм USB 3.2 Gen2 Type-A |
| 9 | Привід оптичних дисків |
Малий форм-фактор (SFF) заднього виду

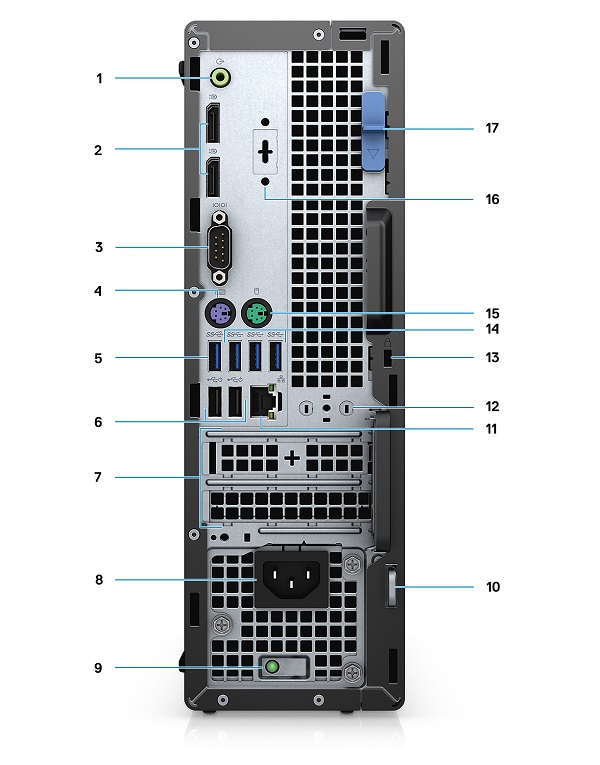

(Рис.4 SFF Вид ззаду)
| 1 | Перезадачення аудіолінійного входу/виходу | 2 | Роз'єм DisplayPort 1.4 x2 |
| 3 | Послідовний роз'єм | 4 | Роз'єм PS/2 для клавіатури |
| 5 | Роз'єм USB 3.2 Gen2 Type-A | 6 | Роз'єм USB 2.0 з SmartPower On x2 |
| 7 | PCIe Слот розширення на половину висоти x2 | 8 | Роз'єм живлення |
| 9 | Діагностичний світлодіодний індикатор блоку живлення | 10 | Кільце навісного замка |
| 11 | Роз'єм Ethernet (NIC) | 12 | Слот антенного модуля |
| 13 | Кенсінгтонський гніздо для захисного кабелю | 14 | USB 3.2 Gen1 Type-A роз'єм x3 |
| 15 | Роз'єм PS/2 для миші | 16 | Вибитий слот для порту VGA/DisplayPort 1.4/HDMI 2.0b/USB 3.2 Gen2 Type-C з Alt-режимом DisplayPort (опція) |
| 17 | Засувка випуску |
Мікроформ-фактор (MFF) спереду

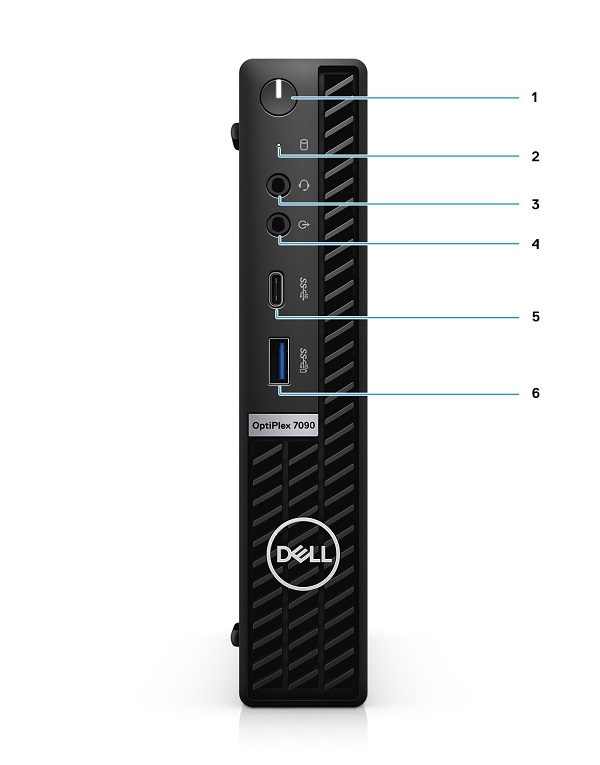

(Рис.5 Вигляд МФФ спереду)
| 1 | Кнопка живлення з діагностичним світлодіодним індикатором | 2 | Світлодіодний індикатор активності жорсткого диска |
| 3 | Універсальний роз'єм аудіороз'єму | 4 | Лінійний вихід (лінійний вхід з можливістю повторного завдання) |
| 5 | Роз'єм USB 3.2 Gen2 Type-C | 6 | Роз'єм USB 3.2 Gen2 Type-A з PowerShare |
Мікроформ-фактор (MFF) заднього виду

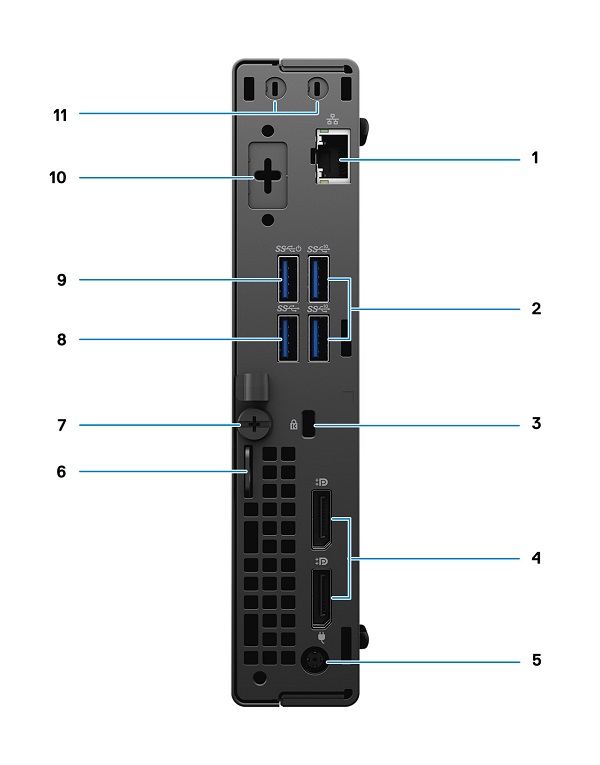

(Рис.6 MFF заднього виду)
| 1 | Роз'єм Ethernet (NIC) (10/100/1000 Мбіт/с) | 2 | Роз'єм USB 3.2 Gen2 Type-A x2 |
| 3 | Кенсінгтонський гніздо для захисного кабелю | 4 | Роз'єм DisplayPort 1.4 x2 |
| 5 | Роз'єм живлення | 6 | Кільце навісного замка |
| 7 | Гвинт для великого пальця | 8 | Роз'єм USB 3.2 Gen1 Type-A |
| 9 | Роз'єм USB 3.2 Gen1 Type-A з увімкненим живленням | 10 | Вибивний слот для послідовного/відеороз'єму (опція) |
| 11 | Вибивний слот для роз'єму зовнішньої антени (додатково) |

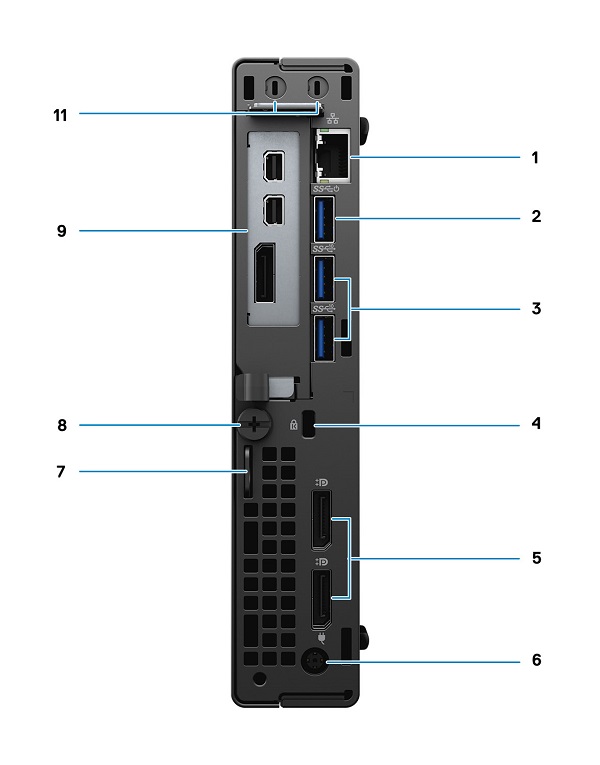

(Рис.7 MFF заднього виду (з дискретним відео))
| 1 | Роз'єм Ethernet (NIC) (10/100/1000 Мбіт/с) | 2 | Роз'єм USB 3.2 Gen1 Type-A з увімкненим інтелектуальним живленням |
| 3 | Роз'єм USB 3.2 Gen2 Type-A x2 | 4 | Кенсінгтонський гніздо для захисного кабелю |
| 5 | Роз'єм DisplayPort 1.4 x2 | 6 | Роз'єм живлення |
| 7 | Кільце навісного замка | 8 | Гвинт для великого пальця, який фіксує кришку |
| 9 | Роз'єм Mini DisplayPort (w/Radeon RX 640) x2 та DisplayPort 1.4 | 10 | Роз'єм для підключення зовнішньої антени x2 |
