OptiPlex 7090: Guia visual para o seu computador

Summary: Neste artigo, você encontra um guia visual da família de desktops OptiPlex 7090 e uma lista de portas e recursos externos do seu computador.

This article applies to   This article does not apply to
Check out resources for

Instructions


Nota: Para obter uma descrição detalhada sobre cada local, acesse os manuais de sistema em www.dell.com/support


Sumário:

  1. Visão frontal da minitorre (MT)

  2. Visão posterior da minitorre (MT)

  3. Visão frontal do formato pequeno (SFF)

  4. Visão posterior do formato pequeno (SFF)

  5. Visão frontal do formato micro (MFF)

  6. Visão posterior do formato micro (MFF)

  7. Informações adicionais:



Visão frontal da minitorre (MT)

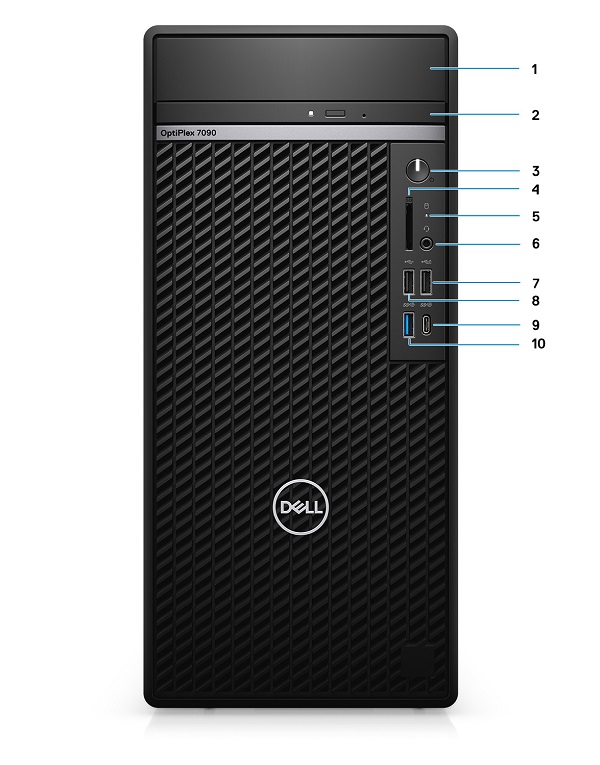

Visão frontal da minitorre

(Figura 1 Visão frontal da MT)



1 Tampa da unidade de disco rígido 2 Unidade de disco óptica (opcional)
3 Botão liga/desliga com indicador LED de diagnóstico 4 Leitor de cartão SD 4.0 (opcional)
5 Indicador LED de atividade da unidade de disco rígido 6 Conector de áudio universal
7 Conector USB 2.0 com PowerShare 8 Conector USB 2.0
9 Conector USB 3.2 Type-C de 2ª geração com PowerDelivery 10 Conector USB 3.2 Type-A de 2ª geração


Voltar ao início



Visão posterior da minitorre (MT)

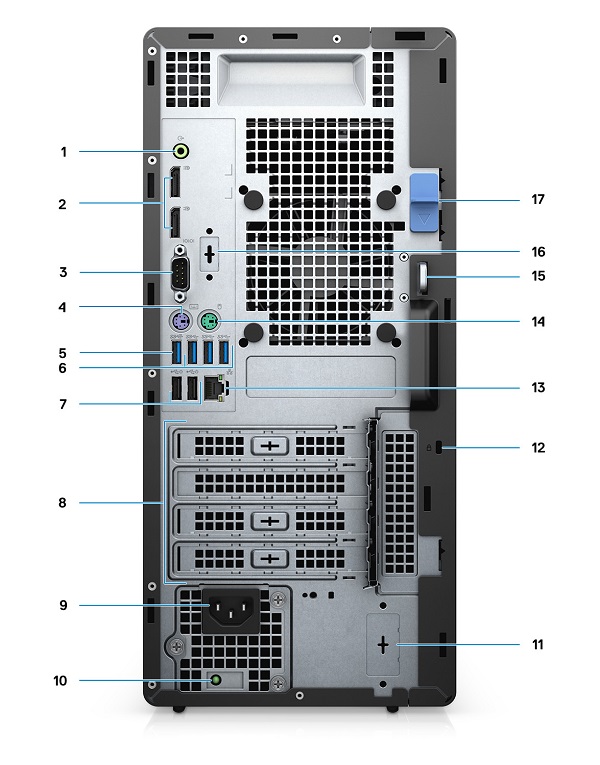

Visão posterior da minitorre

(Figura 2 Visão posterior da MT)



1 Conector de entrada de linha de áudio para remanejamento de saída de linha 2 2 conectores DisplayPort 1.4
3 Conector serial 4 Conector PS/2 para teclado
5 Conector USB 3.2 Type-A de 2ª geração 6 3 conectores USB 3.2 Type-A de 1ª geração
7 2 conectores USB 2.0 com Smart Power On 8 4 slots de placa de expansão
9 conector de alimentação 10 Indicador LED de diagnóstico da fonte de alimentação
11 Slot de saída (conector SMA opcional) 12 Slot de cabo de segurança Kensington
13 Conector Ethernet (NIC) – 10/100/1000 Mbps 14 Conector PS/2 para mouse
15 Alça para cadeado 16 Slot de saída VGA/HDMI 2.0b/DisplayPort 1.4/USB 3.2 Type-C de 2ª geração com modo alternativo (opcional)
17 Trava de liberação


Voltar ao início



Visão frontal do formato pequeno (SFF)

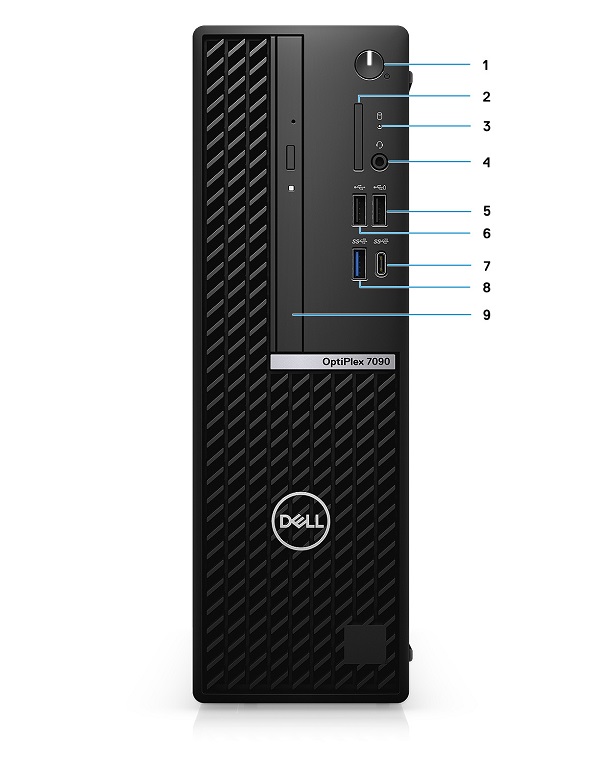

Visão frontal do formato pequeno

(Figura 3 Visão frontal do SFF)



1 Indicador LED de energia e do botão Liga/desliga 2 Leitor de cartão SD
3 Indicador LED de atividade do disco rígido 4 Conector de áudio universal
5 Conector USB 2.0 Type-A com PowerShare 6 Conector USB 2.0 Type-A
7 Conector USB 3.2 Type-C de 2ª geração 8 Conector USB 3.2 Type-A de 2ª geração
9 Unidades de disco óptico


Voltar ao início



Visão posterior do formato pequeno (SFF)

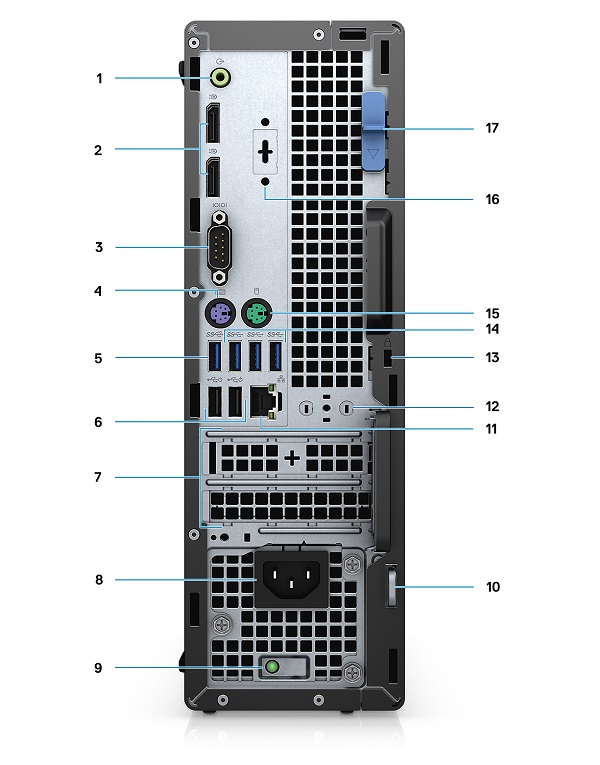

Visão posterior do formato pequeno

(Figura 4 Visão posterior do SFF)



1 Remanejamento do conector de saída/entrada de linha de áudio 2 2 conectores DisplayPort 1.4
3 Conector serial 4 Conector PS/2 para teclado
5 Conector USB 3.2 Type-A de 2ª geração 6 2 conectores USB 2.0 com SmartPower On
7 2 slots de expansão PCIe de altura até a metade 8 conector de alimentação
9 Indicador LED de diagnóstico da fonte de alimentação 10 Anel de cadeado
11 Conector Ethernet (NIC) 12 Slot do módulo de antena
13 Slot de cabo de segurança Kensington 14 3 conectores USB 3.2 Type-A de 1ª geração
15 Conector PS/2 para mouse 16 Slot de saída para porta VGA/DisplayPort 1.4/HDMI 2.0b/USB 3.2 Type-C de 2ª geração com modo alternativo DisplayPort (opcional)
17 Trava de liberação


Voltar ao início



Visão frontal do formato micro (MFF)

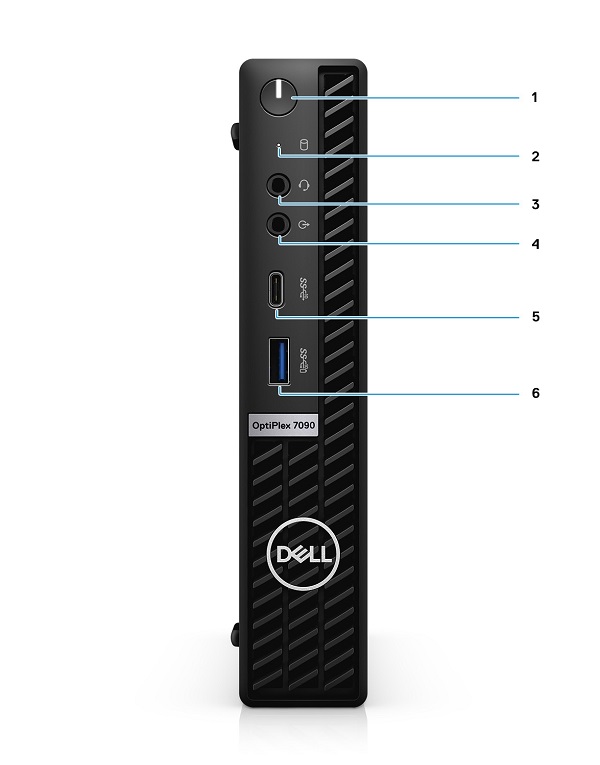

Visão frontal do formato micro

(Figura 5 Visão frontal do MFF)



1 Botão liga/desliga com indicador LED de diagnóstico 2 Indicador LED de atividade da unidade de disco rígido
3 Conector de áudio universal 4 Conector de saída de linha (com remanejamento de entrada de linha)
5 Conector USB 3.2 Type-C de 2ª geração 6 Conector USB 3.2 Type-A de 2ª geração com PowerShare


Voltar ao início



Visão posterior do formato micro (MFF)

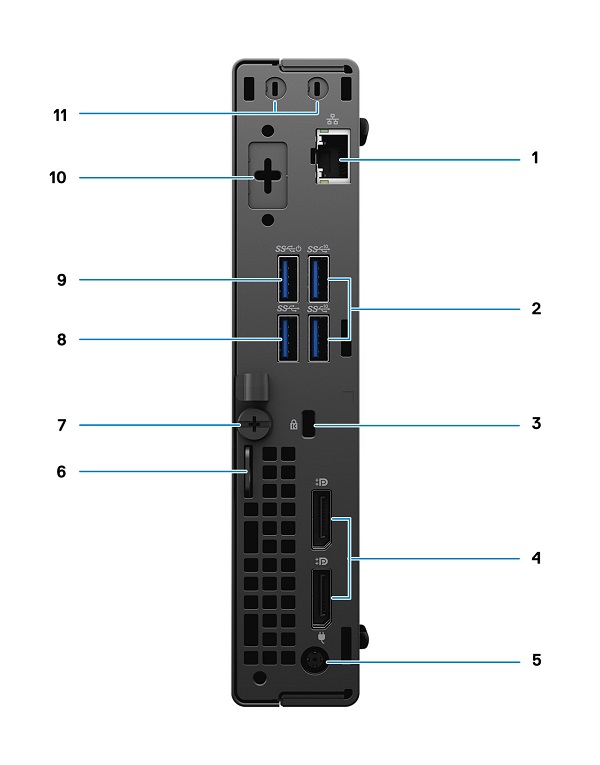

Visão posterior do formato micro

(Figura 6 Visão posterior do MFF)



1 Conector Ethernet (NIC) – 10/100/1000 Mbps 2 2 conectores USB 3.2 Type-A de 2ª geração
3 Slot de cabo de segurança Kensington 4 2 conectores DisplayPort 1.4
5 conector de alimentação 6 Anel de cadeado
7 Parafuso manual 8 Conector USB 3.2 Type-A de 1ª geração
9 Conector USB 3.2 Type-A de 1ª geração com Power On 10 Slot de saída para conector de vídeo/serial (opcional)
11 Slot de saída para conector de antena externa (opcional)



Visão posterior do formato micro (discreto)

(Figura 7 Visão posterior do MFF [com vídeo discreto])



1 Conector Ethernet (NIC) – 10/100/1000 Mbps 2 Conector USB 3.2 Type-A de 1ª geração com Smart Power On
3 2 conectores USB 3.2 Type-A de 2ª geração 4 Slot de cabo de segurança Kensington
5 2 conectores DisplayPort 1.4 6 conector de alimentação
7 Anel de cadeado 8 Parafuso de aperto manual que prende a tampa
9 2 conectores Mini DisplayPort (com Radeon RX 640) e conector DisplayPort 1.4 10 2 conectores de antena externa


Voltar ao início
