「Dell Latitude E7470のビジュアル ガイド」

Summary: この記事は、Latitude E7470ノートパソコンの外部ポートおよび機能のビジュアル ガイドです。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Symptoms

メモ: 各場所の詳細な説明については、 https://www.dell.com/support/home/en-us?app=manuals のシステム マニュアルを参照してください。

次の記事では、E7470 Latitudeコンピューターのビジュアル ガイドを提供し、パーソナル コンピューターの外部ポートと機能の一覧を示します。


目次:

  1. 前面図
  2. 背面図
  3. 前端図
  4. 底面図
  5. 左側面図
  6. 右側面図
  7. ACアダプター図
  8. その他の情報:



前面図

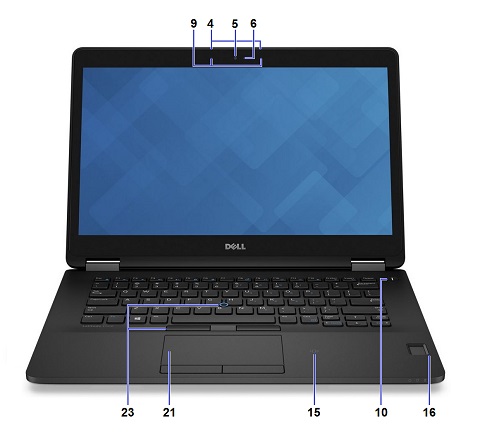

前面。

図1: 前面オープン ビュー



4 マイク(タッチ スクリーンのみ) 5 カメラ
6 カメラ ステータスLED 9 マイク(タッチ スクリーン非対応のみ)
10 電源ボタン(LEDインジケーターなし) 15 非接触型スマート カード リーダー(オプション)
16 指紋認証リーダー(オプション) 21 タッチパッド
23 トラック スティック/トラック パッド(オプション)



メモ: キーボードのガイドについては、次の記事を参照してください。
トップに戻る






背面図

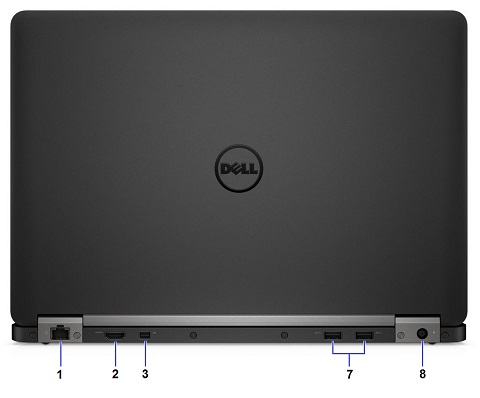

背面の

図2:背面図



1 イーサネット コネクター(NIC) 2 HDMIコネクタ
3 DisplayPortコネクター 7 2 USB 3.0コネクター
8 電源AC-Inコネクター


トップに戻る




前端図



前面エッジ

図3:前端図



17 バッテリー ステータスLED 18 ハードドライブアクティビティLED
19 電源ステータスLED 20 スピーカー


トップに戻る




底面図



下部

図4:底面図



25 ドックコネクタ 26 サービス タグ/エクスプレス サービス コード ラベル。


トップに戻る




左側面図

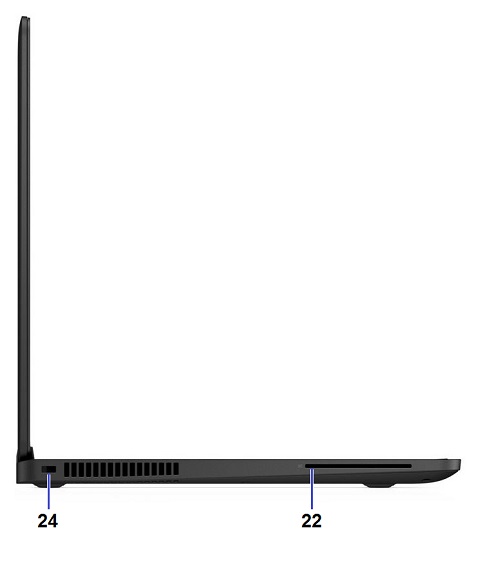

左

図5:左側面図



22 スマート カード リーダー(オプション) 24 セキュリティケーブルスロット


トップに戻る




右側面図

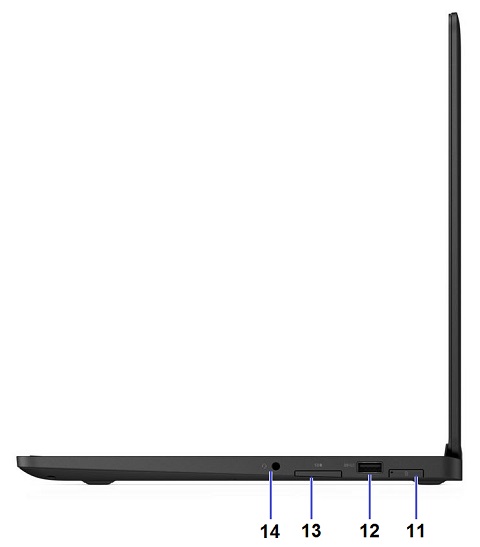

右

図6:右側面図



11 SIMポート(オプション) 12 USB 3.0コネクター(PowerShare付き)
13 メモリー カード リーダー 14 ヘッドセットコネクタ


トップに戻る




ACアダプター図



65 W AVアダプター

図7:65W ACアダプター



タイプ65 W E5シリーズ 説明
入力電圧 AC 100 VAC~240 VAC
出力電流 3.34 A(連続稼動の場合)
出力電力 65 W
出力電圧 19.5 VDC



90W ACアダプター

図8:90 W ACアダプター



タイプ90 W E5 説明
入力電圧 AC 100 VAC~240 VAC
出力電流 4.62 A(連続稼働の場合)
出力電力 90 W
出力電圧 19.5 VDC


トップに戻る




その他の情報:




トップに戻る
