Tyto podrobné návody vás provedou bezpečnou demontáží jednotek vyměnitelných zákazníkem (CRU) v počítači OptiPlex 3050 AIO. (Jednotky vyměnitelné zákazníkem jsou součásti počítače, jejichž výměna nebo odebrání nevyžaduje zásah technika.) Návody obsahují obrázky, které odkazují na popisované kroky.
Pokud tyto návody nepokrývají hledané informace, nahlédněte do příručky k počítači.
Níže uvedený článek obsahuje informace o bezpečném postupu, který musíte dodržet, než začnete pracovat s elektrickým zařízením.

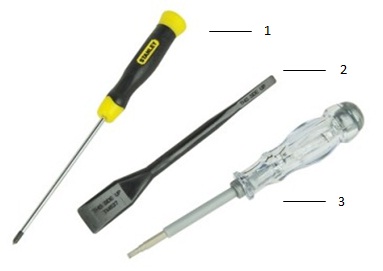

1 | Malý šroubovák Phillips | 2 | Plastové páčidlo |
3 | Malý plochý šroubovák |
Přípravné instrukce před sejmutím stojanu:
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

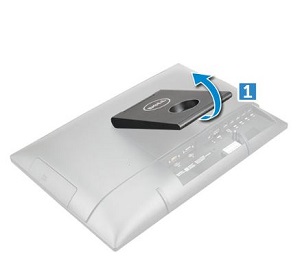

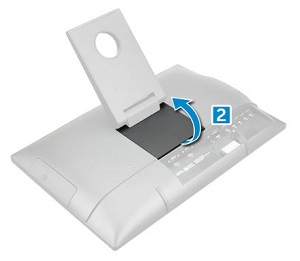

Pokud chcete sejmout stojan, položte počítač na obrazovku. (Zkontrolujte, že se pod obrazovkou nenachází žádný předmět.) Zvedněte kryt v závěsu, abyste získali přístup ke krytu stojanu. [1] Držte stojan a vyjměte jeho kryt z počítače. [2]

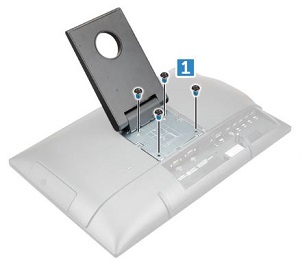

Vyšroubujte čtyři (4) šrouby, které upevňují stojan k počítači. [1] Zatlačte na stojan, aby se uvolnil ze zajišťovacích západek, a zvedněte jej z počítače. [2]
Přípravné instrukce před vyjmutím optické diskové mechaniky (ODD, DVD, CD-ROM):
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
Sejměte stojan.

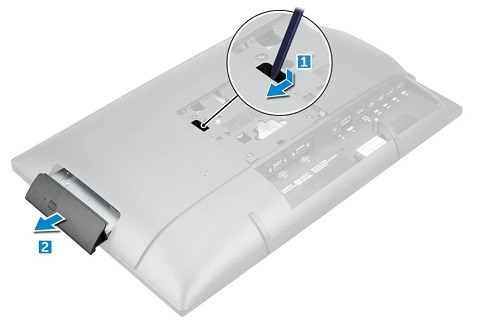

Chcete-li vyjmout optickou diskovou mechaniku, zatlačte plastovým páčidlem na zajišťovací výčnělek na levé straně od místa, kde se nacházel stojan. [1] Vyjměte disk z počítače. [2]
Přípravné instrukce před sejmutím zadního krytu:
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
Sejměte stojan a vyjměte optickou diskovou mechaniku.

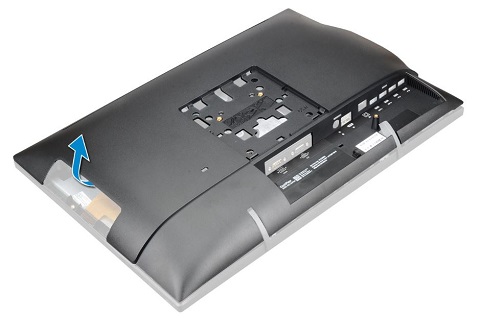

K sejmutí zadního krytu použijte plastovou jehlu nebo podobný nástroj, abyste vypačte kryt okolo slotu optické jednotky. Zvedněte kryt z počítače a začněte na levé straně.
Přípravné instrukce před vyjmutím spínače narušení:
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
Demontujte stojan, optickou jednotku azadní kryt.

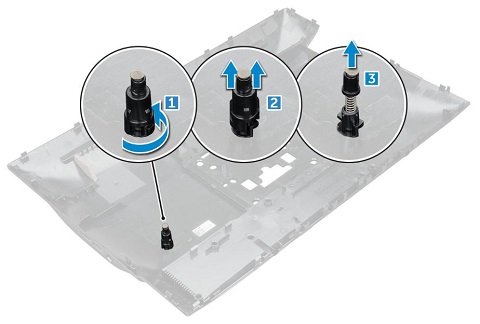

Chcete-li vyjmout spínač narušení ze zadního krytu, otáčejte držákem spínače ve směru hodinových ručiček, dokud jej neodjistíte od krytu. [1] Vyjměte držák ze spínače. [2] Nyní vyjměte samotný spínač. [3]
Přípravné instrukce před sejmutím krytu základní desky systému:
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
Demontujte stojan, optickou jednotku azadní kryt.

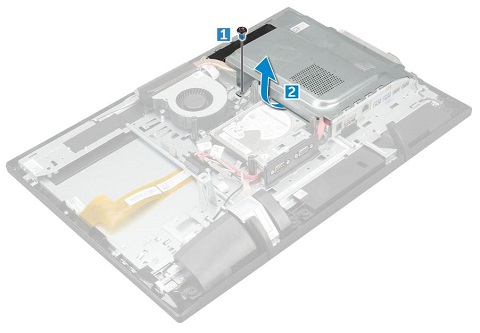

Chcete-li sejmout kryt základní desky, vyšroubujte šroub, který upevní kryt k počítači. [1]
Zvedněte kryt z počítače. [2]
Přípravné instrukce před vyjmutím pevného disku (HDD):
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
Vyjměte stojan, optickou diskovou mechaniku, zadní kryt a kryt základní desky.

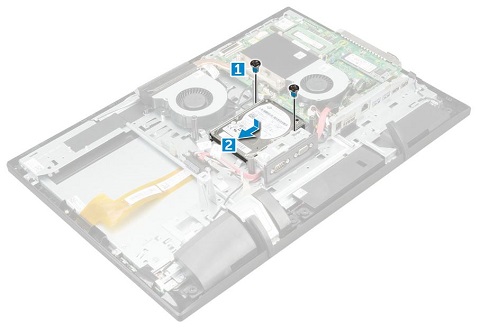

Chcete-li vyjmout pevný disk, vyšroubujte dva (2) šrouby, které upevňují pevný disk k počítači. [1] Posuňte pevný disk doleva a vyjměte jej z počítače. [2]
Přípravné instrukce před vyjmutím paměti:
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
Vyjměte stojan, optickou diskovou mechaniku, zadní kryt a kryt základní desky.

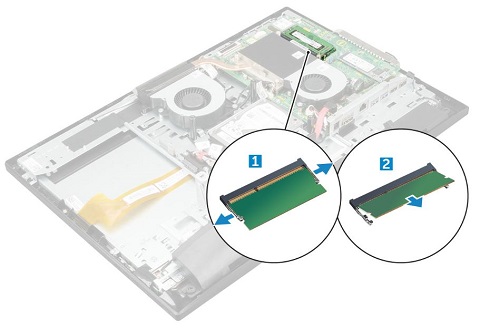

Chcete-li vyjmout paměťový modul, uvolněte zajišťovací svorky směrem od modulu tak, aby se pod úhlem vysunout z konektoru [1].
Vyjměte modul z konektoru. [2]
Přípravné instrukce před vyjmutím disku SSD (Solid State Drive):
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
Vyjměte stojan, optickou diskovou mechaniku, zadní kryt a kryt základní desky.

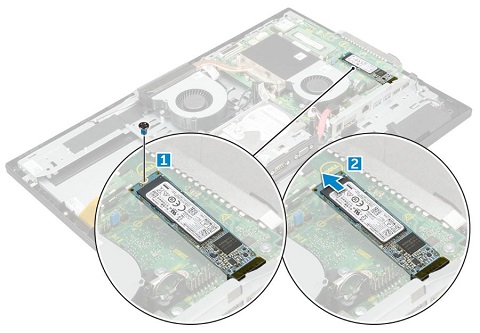

Chcete-li vyjmout disk SSD, odšroubujte šroub, který upevňuje kartu k počítači. [1]
Vyjměte kartu z konektoru. [2]
Přípravné instrukce před vyjmutím knoflíkové baterie:
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
Vyjměte stojan, optickou diskovou mechaniku, zadní kryt a kryt základní desky.

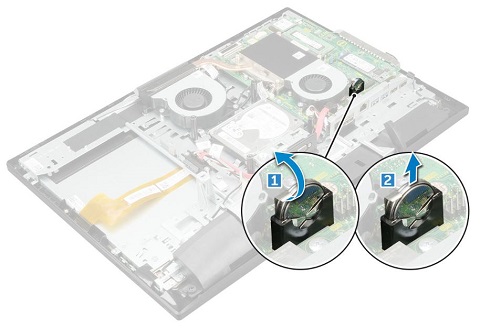

Chcete-li vyjmout knoflíkovou baterii, stiskněte zajišťovací západku baterie [1] a vyjměte baterii z konektoru. [2]
Přípravné instrukce před vyjmutím reproduktorů:
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
Vyjměte stojan, optickou diskovou mechaniku, zadní kryt a kryt základní desky.

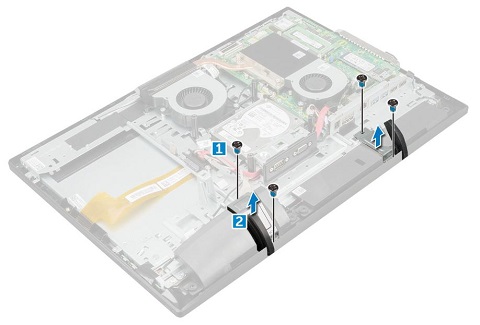

Chcete-li sejmout kryt reproduktoru, vyšroubujte čtyři (4) šrouby, které upevňují kryt k počítači. [1] Sejměte kryt z počítače. [2]
Chcete-li vyjmout reproduktory, odpojte kabel reproduktoru od počítače [1] a uvolněte jej z retenčních svorek. [2]
Vyjměte moduly reproduktorů z počítače. [3]
Přípravné instrukce před vyjmutím bezdrátové karty WiFi (WLAN):
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
Vyjměte stojan, optickou diskovou mechaniku, zadní kryt a kryt základní desky.

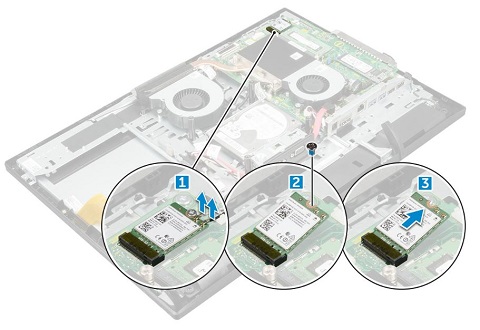

Chcete-li vyjmout kartu WLAN, odpojte od ní kabely antény. (Jedná se o konektory se stiskacími kolíky, které lze vypáčit pomocí nehtu nebo plastového páčidla.) [1]
Vyšroubujte šroub, který upevňuje kartu k počítači. [2]
Zvedněte volný konec karty pod úhlem a vyjměte kartu z konektoru v počítači. [3]
Přípravné instrukce před vyjmutím ventilátoru systému:
Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.
Od počítače odpojte všechny telefonní, síťové a USB kabely.
Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
Vyjměte stojan, optickou diskovou mechaniku, zadní kryt a kryt základní desky.

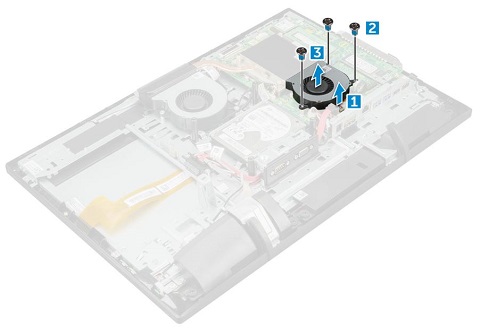

Chcete-li vyjmout ventilátor počítače, odpojte kabel ventilátoru. [1] Vyšroubujte tři (3) šrouby, které upevňují ventilátor k počítači. [2]
Vyjměte systémový ventilátor z počítače. [3]
Pokud potřebujete další pomoc, obraťte se na technickou podporu. | ||
