OptiPlex 3050 AIO: 顧客交換可能ユニット(CRU)分解取り外しガイド

Summary: この記事は、OptiPlex 3050 AIOコンピューターのパーツを取り外す際に、お客様自身で取り外すことができるとデルが考えるパーツの取り外しガイドです。

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content


Symptoms


これらのガイドでは、OptiPlex 3050 AIOコンピューターの顧客交換可能ユニット(CRU)のパーツを安全に取り外す手順について説明します。(CRUとは、エンジニアが取り外したり交換したりする必要がないとされるPCパーツのことです)。このガイドには、関連する内容を示す写真が含まれています


目次:

  1. CRUの取り外しガイド
  2. 取り外し手順



取り外しガイド



これらのガイドで目的の内容が説明されていない場合は、 お使いのコンピューター マニュアルを参照してください。

以下の記事では、電気機器を取り扱う際に考慮すべき安全上の注意事項について説明します。


トップに戻る


Cause

「Not Applicable.」

Resolution



取り外し手順





必要なツール

1 小型のプラス ドライバー 2 プラスチック製スクライブ
3 小型のマイナス ドライバー

メモ:大型のプラス ドライバーまたはマイナス ドライバーを使用すると、ネジの頭が損傷するおそれがあるため注意してください。これにより、オンサイト エンジニアが利用できない特殊ツールがなければ、取り外しが不可能になります。



  1. スタンドを取り外す前に、次の手順を実行してください。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

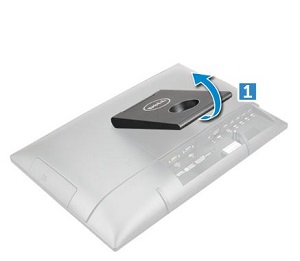

  2. スタンドを取り外すには、コンピューターを画面に置きます。(画面の下に何もないことを確認してください)。ヒンジの付いたカバーを開き、スタンド カバーが見えるようにします。[1]スタンドを持ち、スタンド カバーをPCから取り出します。[2]

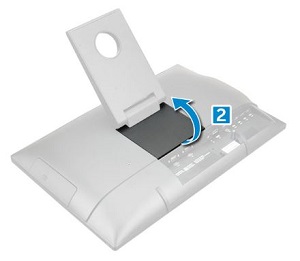

スタンド01スタンド02

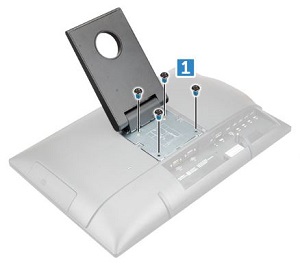

  1. スタンドをPCに固定している4本のネジを外します。[1]固定タブから外れるまでスタンドを押し、持ち上げてPCから取り外します。[2]

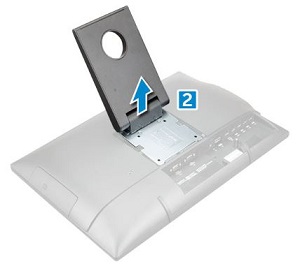

スタンド03スタンド04



  1. 光学ディスク ドライブ(ODD、DVD、CD-ROM)を取り外す前に、次の手順を実行してください。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

    4. スタンドを取り外します。

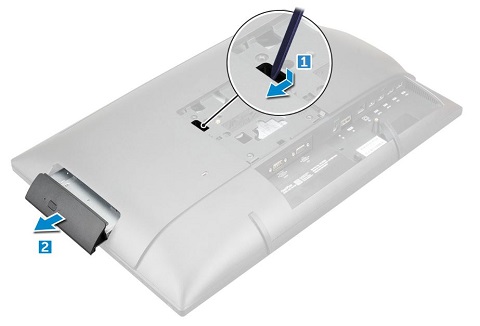

  2. 光学ディスク ドライブを取り外すには、プラスチック製スクライブで固定タブをスタンドの左側に押します。[1] ドライブをコンピューターから取り外します。[2]

ODD 01



  1. 背面カバーを取り外す前に、次の手順を実行してください。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

    4. スタンドODDを取り外します。

  2. 背面カバーを取り外すには、プラスチック スクライブまたは同様のツールを使用して、ODDスロットの周囲からカバーを持ち上げます。カバーを持ち上げてPCから取り外し、左側から取り外します。

背面カバー01



  1. イントルージョン スイッチを取り外す前に、次の手順を実行します。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

    4. スタンドODD 、背面カバー を取り外します。

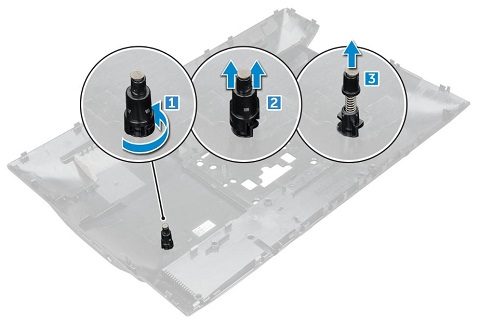

  2. 背面カバーからイントルージョン スイッチを取り外すには、カバーからロック解除されるまで、スイッチ ホルダーを時計回りに回します。[1]ホルダーをスイッチから取り出します。[2]スイッチを取り出します。[3]

イントルージョン01



  1. システム ボード シールドを取り外す前に、次の手順を実行してください。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

    4. スタンドODD 、背面カバー を取り外します。

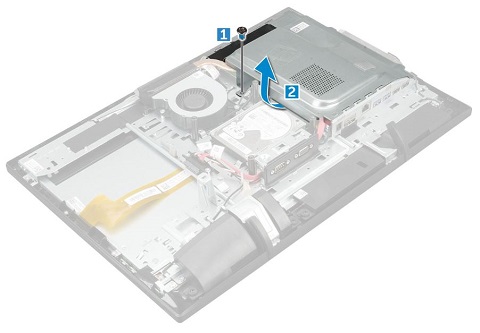

  2. システム ボード シールドを取り外すには、シールドをコンピューターに固定している1本のネジを外します。[1]

シールド01

  1. シールドを持ち上げてPCから取り外します。[2]



  1. ハード ディスク ドライブ(HDD)を取り外す前に、次の手順を実行します。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

    4. スタンドODD背面カバーシステム ボード シールドを取り外します。

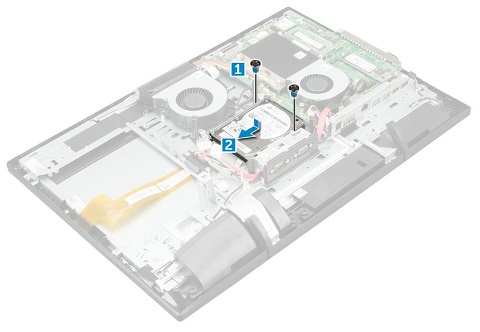

  2. HDDを取り外すには、HDDをコンピューターに固定している2本のネジを外します。[1]HDDを左にスライドさせて持ち上げ、コンピューターから取り外します。[2]

HDD 01



  1. メモリーを取り外す前に、次の手順を実行します。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

    4. スタンドODD背面カバーシステム ボード シールドを取り外します。

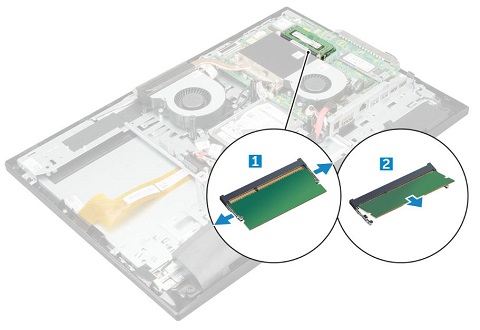

  2. メモリー モジュールを取り外すには、コネクタから斜めに飛び出すまで、固定クリップをモジュールから外します[1]。

メモリー01

  1. モジュールをコネクターから取り出します。[2]

メモ:コンピューターに取り付けられている追加のメモリーDIMMについて、手順2と3を繰り返します。



  1. ソリッド ステート ドライブ(SSD)を取り外す前に、次の手順を実行してください。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

    4. スタンドODD背面カバーシステム ボード シールドを取り外します。

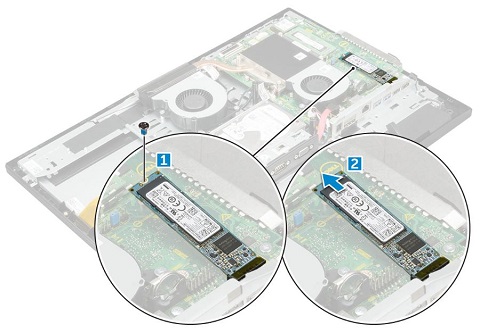

  2. SSDを取り外すには、カードをPCに固定している1本のネジを外します。[1]

SSD 01

  1. カードを持ち上げて、コネクターから取り外します。[2]



  1. コイン型電池を取り外す前に、次の手順を実行します。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

    4. スタンドODD背面カバーシステム ボード シールドを取り外します。

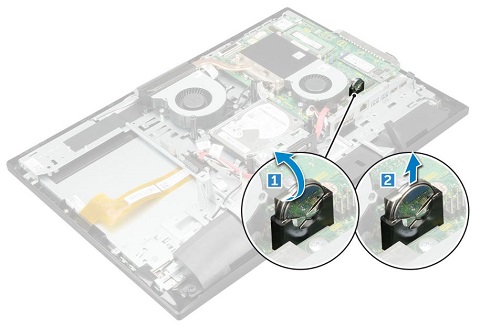

  2. コイン型電池を取り外すには、バッテリ固定ラッチを押し[1]、バッテリを持ち上げてコネクタから取り外します。[2]

コイン型電池01



  1. スピーカーを取り外す前に、次の手順を実行してください。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

    4. スタンドODD背面カバーシステム ボード シールドを取り外します。

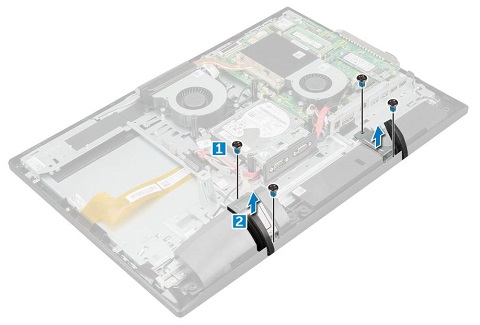

  2. スピーカー カバーを取り外すには、カバーをPCに固定している4本のネジを外します。[1]カバーを持ち上げてPCから取り外します。[2]

スピーカー01

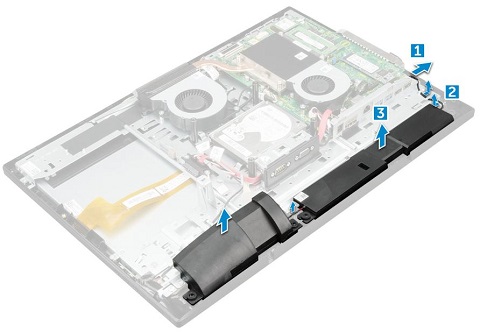

  1. スピーカーを取り外すには、スピーカー ケーブルをコンピューターから外し[1]、ケーブルを固定クリップから外します。[2]

スピーカー02

  1. スピーカー モジュールを持ち上げてPCから取り外します。[3]



  1. ワイヤレスWiFi(WLAN)カードを取り外す前に、次の手順を実行してください。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

    4. スタンドODD背面カバーシステム ボード シールドを取り外します。

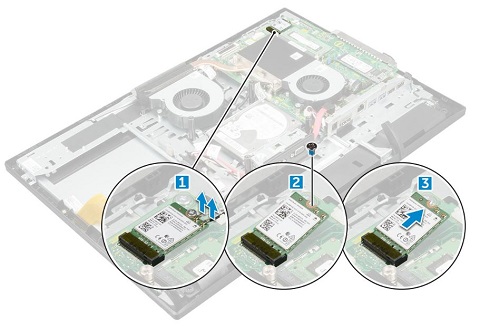

  2. WLANカードを取り外すには、カードからアンテナ ケーブルを外します(プレス スタッド コネクターなので、親指の爪やプラスチック製のスクライブで外れます)。[1]

WLAN 01

  1. カードをコンピューターに固定している1本のネジを外します。[2]

  2. カードの空き端を斜めに持ち上げて、コンピューターのコネクターから取り外します。[3]



  1. システム ファンを取り外す前に、次の手順を実行します。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップするようにしてください。

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

    4. スタンドODD背面カバーシステム ボード シールドを取り外します。

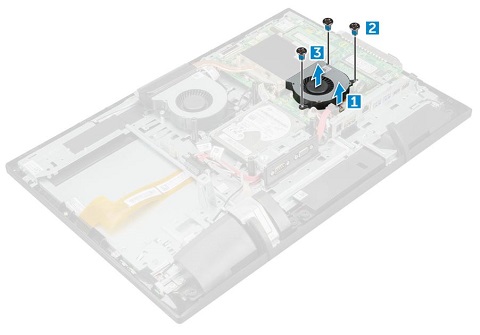

  2. コンピューター ファンを取り外すには、ファン ケーブルを外します。[1]ファンをPCに固定している3本のネジを外します。[2]

ファン01

  1. システム ファンを持ち上げてPCから取り外します。[3]


さらにサポートが必要な場合は、テクニカル サポートにお問い合わせください。
