目录:
- BOSS的基本介绍
- BOSS的外观及安装
- 配置与管理
BOSS-S1的基本介绍
- BOSS-S1由一个独立的PCIE设备以及一个或两个M.2 SATA SSD组成,当前只支持DELL认证的SATA SSD。
- BOSS-S1使用的是Marvell 88SE9230 PCIe SATA 6Gb/s控制器,无TTY日志。
- Non-raid的硬盘故障会记录在OMSA、Vendor CLI和OS Event Log中,但不会记录在iDRAC SEL和LC SEL中。
- 创建阵列的硬盘故障会记录在OMSA、Vendor CLI中,但不会记录在OS Event Log、iDRAC SEL和LC SEL中。
- BOSS有原生的CLI工具,需要安装Vendor的CLI TOOL才能使用。
- 适用于14G和15G服务器

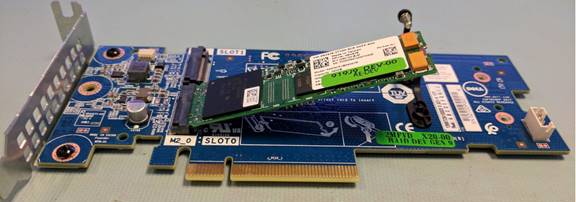

BOSS-S1的外观
![SLN308893_zh_CN__2image(1856)](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_2.jpeg)
BOSS-S2的基本介绍
1:支持支持一或两个80毫米M.2企业级取密集型 SATA SSD,容量为 240 GB 或 480 GB
2:带 PCIe 2.0 x 4 主机接口的 PCIe 卡
3:双 SATA 第 3 代设备接口,两个M.2 SSD 支持热拔插
4:具有LED 指示灯,可以通过iDRAC GUI, OMSA,CLI和BOSS-S2 UEFI 配置实用程序
5:适用于15G服务器

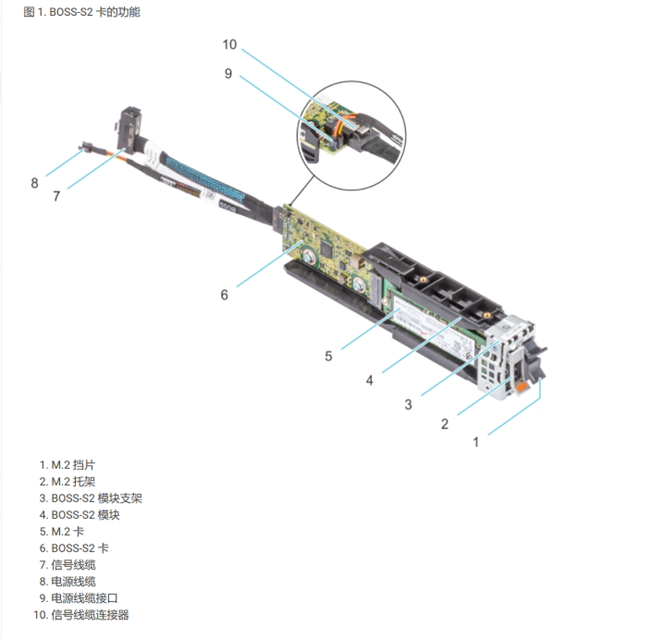

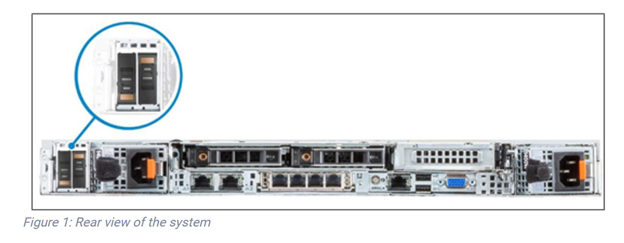

BOSS-S2
的外观
BOSS-N1 (NVMe_Gen1)
1.BOSS卡控制器PCIe 3.0x4,NVMe驱动器则是PCIe 3.0x2
2.R760的BOSS卡是通过SL12_PCH_PA6, 链接到芯片组
3.BOSS-N1 support 单硬盘R0/双硬盘R1
4.BOSS-N1有三种类型: R760(Monolithic), MX760c(Modular), XR4000(Modular ET)
5.BOSS-N1比BOSS-S有更高的容量,性能,节省CPU cycle
6.BOSS-N1支持图形化(F2/F10/iDRAC/OMSA), 或命令行(nvm_cli) 管理
7.需要控制器FW > 1.x 方可使用nvm_cli管理BOSS卡
8.适用于16G服务器

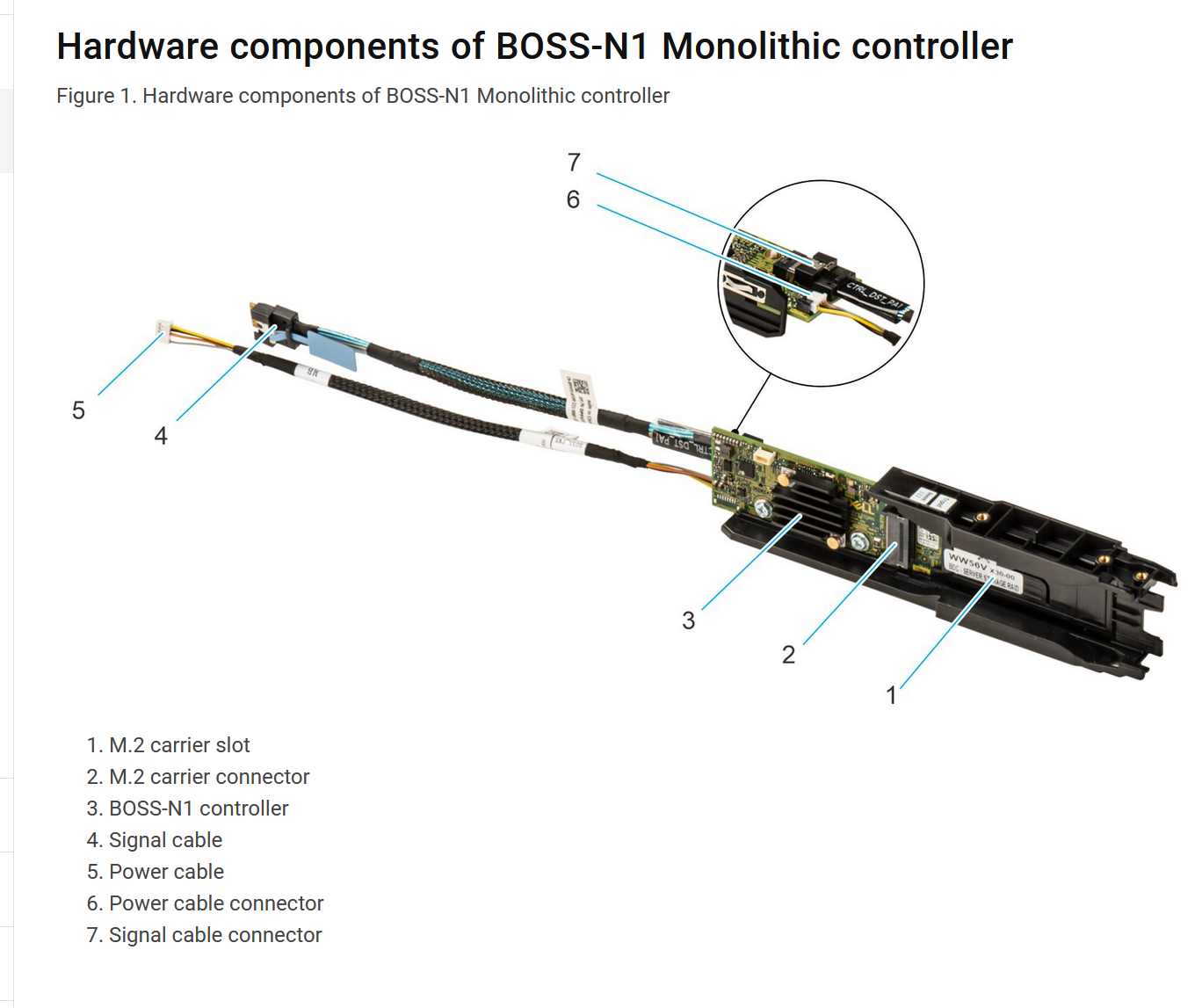

BOSS-N1
的外观
配置与管理
- BOSS支持的操作系统:跟随服务器支持的操作系统,具体以相关手册为准
请按照下列步在BOSS卡中骤配置阵列。
![SLN308893_zh_CN__3icon](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_7.jpeg)
Noted: For BOSS-S1, un-configured drives are automatically non-RAID drives. To convert RAID drives to non-RAID drives, delete the virtual disk.
1. 按F2进入System Setup。
![SLN308893_zh_CN__4image(1857)](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_8.jpeg)
2.选择Device Settings。
![SLN308893_zh_CN__5image(13411)](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_9.jpeg)
3.选择AHCI Controller in Slot 1: BOSS-S1 Configuration Utility。
![SLN308893_zh_CN__6image(13412)](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_10.jpeg)
4.选择Create RAID Configuration创建阵列。
![SLN308893_zh_CN__7image(13413)](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_11.jpeg)
5.勾选两块SSD SATA硬盘后点Next继续。
![SLN308893_zh_CN__8image(13414)](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_12.jpeg)
6.填写虚拟磁盘的名称后点Next继续。
7.默认选择Virtual Disk Info后,点击Back返回。
![SLN308893_zh_CN__10image(13416)](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_14.jpeg)
8.先点击Finish完成后,根据提示选择Yes保存设置。
![SLN308893_zh_CN__11image(13417)](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_15.jpeg)
- OMSA下的BOSS管理界面
-
![SLN308893_zh_CN__12image(1865)](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_16.jpeg)

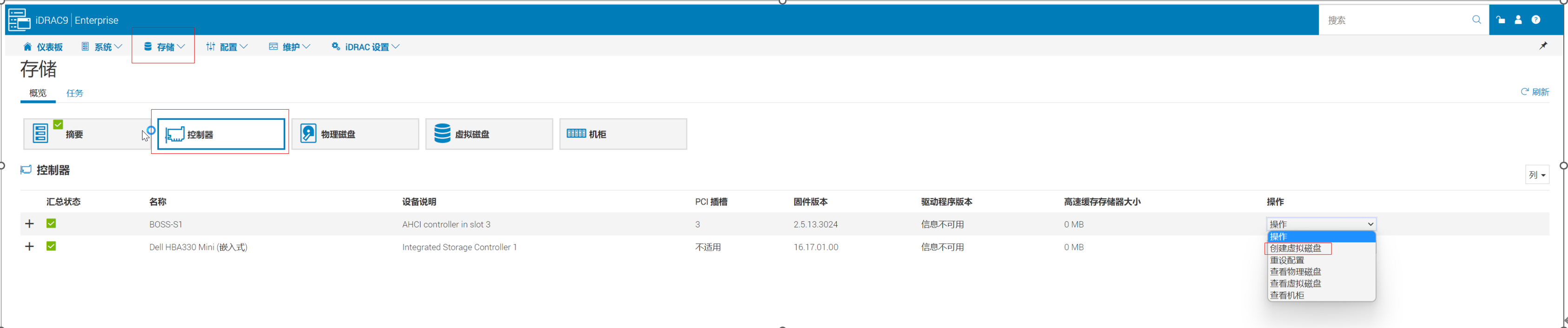

- 1:登录iDRAC,选择存储-->控制器-->选择BOSS控制器-->创建虚拟磁盘
2:填写和选择需要配置的虚拟磁盘信息
![image.png](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_18.jpeg)
3:下一步选择物理磁盘
![image.png](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_19.jpeg)
3:最后创建任务,选择下次重启时应用,然后重启服务器
![image.png](https://supportkb.dell.com/img/ka06P000000YJi0QAG/ka06P000000YJi0QAG_zh_CN_20.jpeg)
