OptiPlex 5080 Tietokoneen visuaalinen opas
Resumo: Seuraava artikkeli sisältää OptiPlex 5080 -tietokoneen visuaalisen oppaan sekä luettelon tietokoneen ulkoisista porteista ja ominaisuuksista.
Este artigo aplica-se a
Este artigo não se aplica a
Este artigo não está vinculado a nenhum produto específico.
Nem todas as versões do produto estão identificadas neste artigo.
Sintomas
Huomautus: lisätietoja kustakin sijainnista on järjestelmäoppaissa osoitteessa www.dell.com/support
Sisällysluettelo:
- Minitornitietokone (MT) – näkymä edestä
- Minitornitietokone (MT) – näkymä takaa
- Pieni kotelo (SFF) – näkymä edestä
- Pieni kotelo (SFF) – näkymä takaa
- Mikrokotelo (MFF) – näkymä edestä
- Mikrokotelo (MFF) – näkymä takaa
- Lisätietoja:
Minitornitietokone (MT) – näkymä edestä

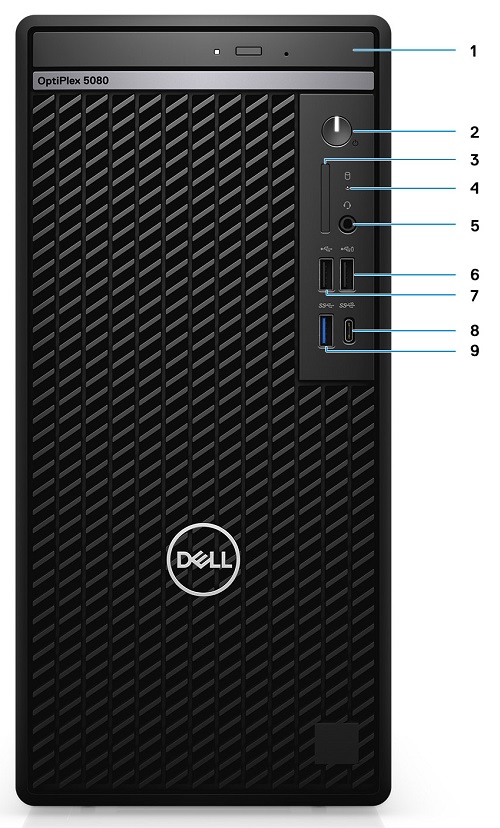

(Kuva 1.1 Näkymä edestä)
| 1 | Optinen asema (valinnainen) | 2 | Virtapainike ja diagnostiikkamerkkivalo |
| 3 | SD 4.0 Kortinlukija (valinnainen) | 4 | Kiintolevyn toimintavalo |
| 5 | Yleisääniliitäntä | 6 | USB 2.0 -liitäntä, jossa PowerShare |
| 7 | USB 2.0 -liitäntä | 8 | USB 3.2 Gen2 Type-C -liitäntä |
| 9 | USB 3.2 Gen2 Type-A -liitäntä |
Causa
Resolução
Minitornitietokone (MT) – näkymä takaa

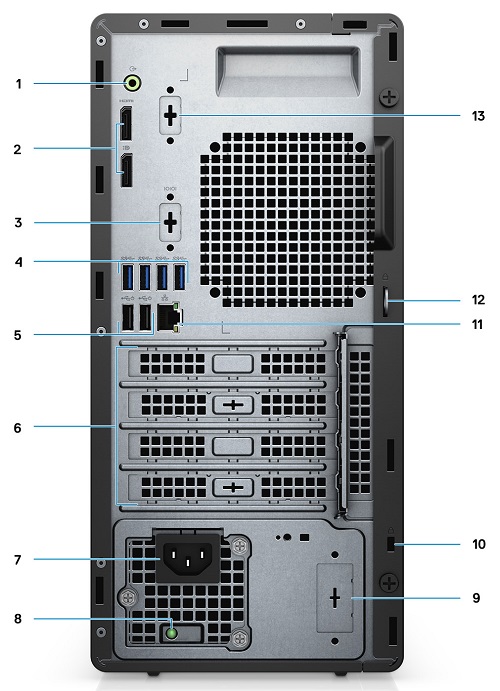

Kuva 2: Takaa
| 1 | Linjalähtö äänen linjatuloliitäntään | 2 | DisplayPort 1.4 -liitäntä x 2 |
| 3 | Knock Out -korttipaikan videoportti (valinnainen) | 4 | USB 3.2 Gen2 Type-A -liitäntä |
| 5 | USB 2.0 -liitäntä ja Smart Power On | 6 | Laajennuskorttipaikka x 4 |
| 7 | Virtaliitäntä | 8 | Virtalähteen diagnostiikkavalo |
| 9 | Lisäpaikka (valinnainen SMA-liitäntä) | 10 | Kensington-suojakaapelin paikka |
| 11 | Ethernet (NIC) -liitin (10/100/1000 Mbps) | 12 | Riippulukkorengas |
| 13 | Knock out -paikka Serial/PS2 (valinnainen) |
Pieni kotelo (SFF) – näkymä edestä

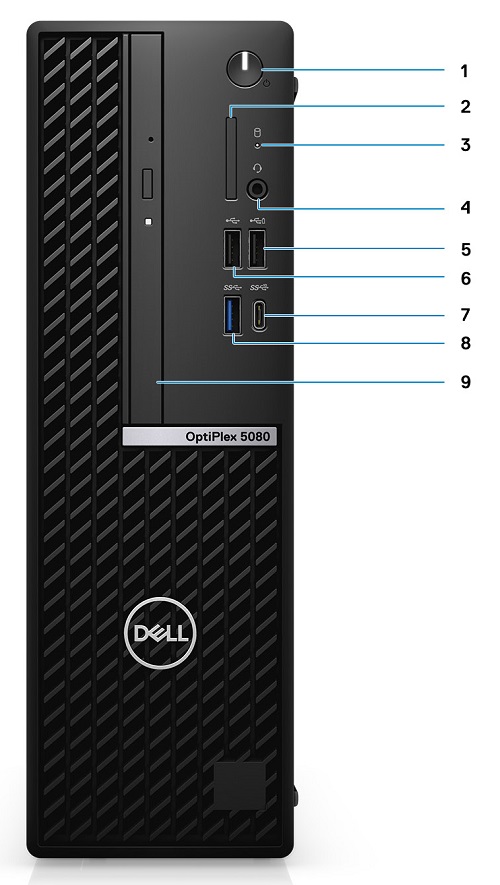

(Kuva 3: SFF-kotelo edestä)
| 1 | Virtapainike w/diagnostiikka-LED-merkkivalo | 2 | SD 4.0 Kortinlukija (valinnainen) |
| 3 | Kiintolevyn toimintavalo | 4 | Yleisääniliitäntä |
| 5 | USB 3.2 Type-A -liitäntä, jossa PowerShare | 6 | USB 3.0 Type-A -liitin |
| 7 | USB 3.2 Gen2 Type-C -liitäntä | 8 | USB 3.2 Gen2 Type-A -liitäntä |
| 9 | Optinen asema (valinnainen) |
Pieni kotelo (SFF) – näkymä takaa
(Kuva 4: SFF-kotelo takaa)
| 1 | Audio Line-Out/In -liitin (uudelleentehtävä) | 2 | DisplayPort 1.4 -liitäntä x 2 |
| 3 | USB 3.2 Gen2 Type-A -liitäntä | 4 | USB 2.0 -liitäntä ja Smart Power On |
| 5 | Puolikorkeus laajennuspaikka x2 | 6 | Virtaliitäntä |
| 7 | Virtalähteen diagnostiikkavalo | 8 | Power Supply (BIST) |
| 9 | Ethernet (NIC) -liitin | 10 | Kensington-suojakaapelin paikka |
| 11 | Vapautussalpa |
Mikrokotelo (MFF) – näkymä edestä

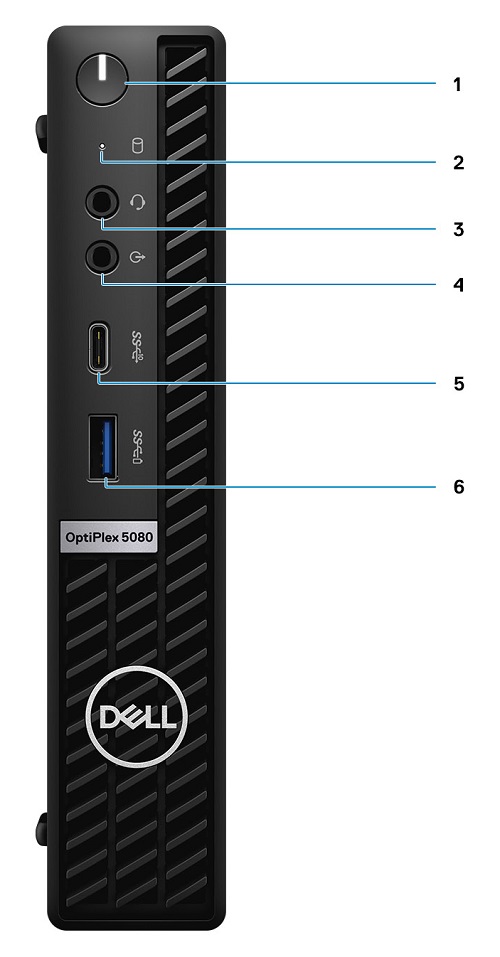

(Kuva 5: MFF-kotelo edestä)
| 1 | Virtapainike w/diagnostiikka-LED-merkkivalo | 2 | Kiintolevyn toimintavalo |
| 3 | Yleisääniliitäntä | 4 | Line-Out-yhdistin (uudelleentehtävässä oleva linjaus) |
| 5 | USB 3.2 Gen2 Type-C -liitäntä | 6 | USB 3.2 Gen1 Type-A -liitäntä (jossa PowerShare) |
Mikrokotelo (MFF) – näkymä takaa

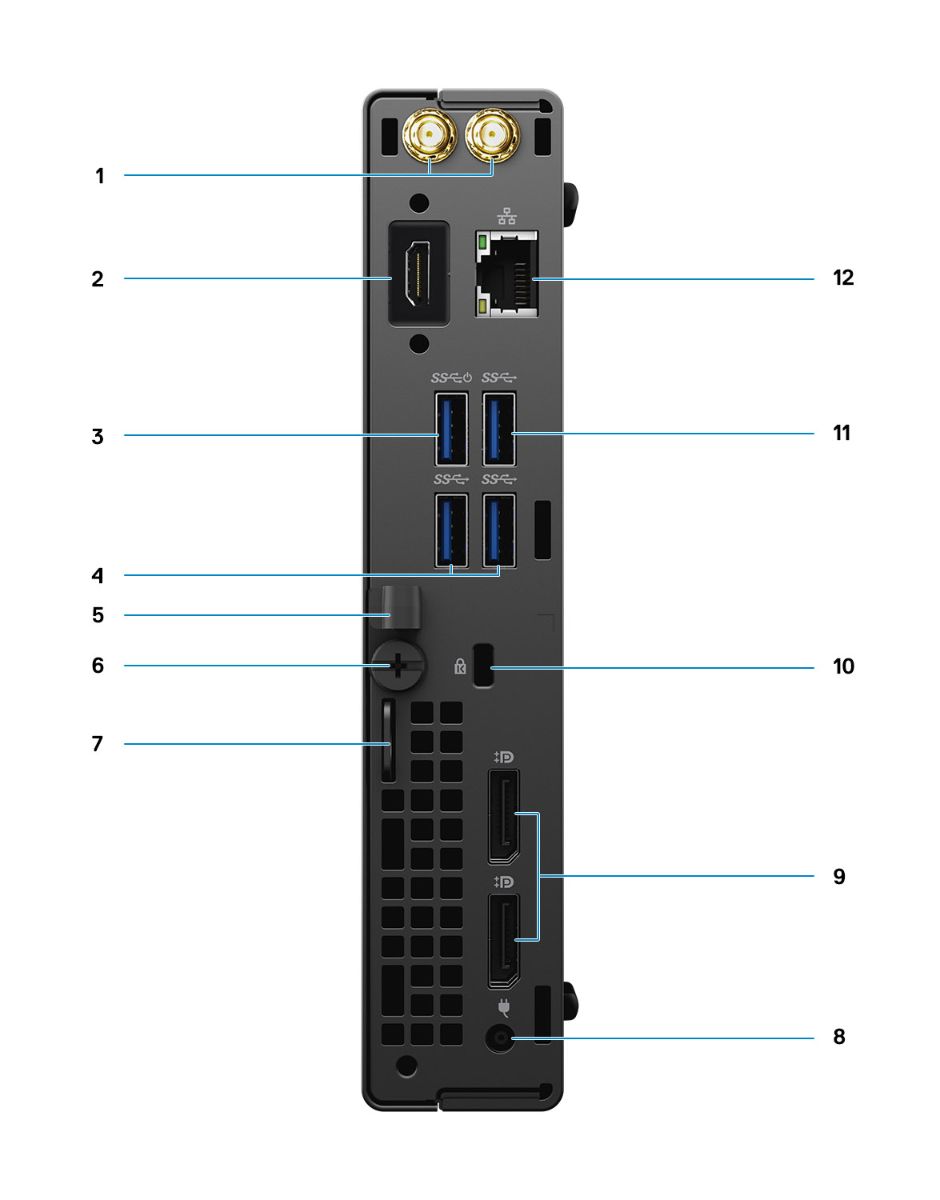

(Kuva 6: MFF-kotelo takaa)
| 1 | Ulkoiset antenniliitännät | 2 | Sarja-/videoportti (sarja/PS2/DP 1.4/HDMI 2.0/VGA/USB 3.2 Gen 2 Type-C DP Alt -tilassa) (valinnainen) |
| 3 | USB 3.2 Gen1 Type-A -liitäntä (jossa PowerShare) | 4 | USB 3.2 Gen1 Type-A -liitäntä |
| 5 | Kaapelipidike | 6 | Sormiruuvi |
| 7 | Riippulukkorengas | 8 | Virtaliitäntä |
| 9 | DisplayPort 1.4 -liitäntä x 2 | 10 | Kensington-suojakaapelin paikka |
| 11 | USB 3.2 Gen2 Type-A -liitäntä | 12 | Ethernet (NIC) -liitin (10/100/1000 Mbps) |
Lisätietoja:
- Dell OptiPlex 5080: itse vaihdettavien osien irrotusoppaan hakemisto
- Micro-mallin kiinnitys- ja asennustavat (englanninkielinen)
- OptiPlex 5080 -dokumentaation tukisivuston sivu
