OptiPlex 5080 Visuelle Anleitung für den Computer
Resumo: Der folgende Artikel enthält eine visuelle Anleitung zum Computer OptiPlex 5080 und listet die externen Anschlüsse und Funktionen des PCs auf.
Este artigo aplica-se a
Este artigo não se aplica a
Este artigo não está vinculado a nenhum produto específico.
Nem todas as versões do produto estão identificadas neste artigo.
Sintomas
Hinweis: Eine detailliertere Beschreibung zu jedem Ort finden Sie in den Systemhandbüchern unter www.dell.com/support
Inhaltsverzeichnis:
- Minitower (MT), Vorderseite
- Minitower (MT), Rückseite
- SFF (Small Form Factor), Vorderseite
- SFF (Small Form Factor), Rückseite
- MFR (Micro Form Factor), Vorderseite
- MFR (Micro Form Factor), Rückseite
- Ergänzende Informationen:
Minitower (MT), Vorderseite
(Abbildung 1.1 Vorderseite)
| 1 | Optisches Laufwerk (optional) | 2 | Betriebsschalter mit Diagnose-LED |
| 3 | SD 4,0-Kartenleser (optional) | 4 | LED für Festplattenaktivität |
| 5 | Universeller Audioanschluss | 6 | USB 2.0-Anschluss mit PowerShare |
| 7 | USB-2.0-Anschluss | 8 | USB 3,2 Gen2 Type-C |
| 9 | USB 3,2 Gen2 Type-A |
Causa
Resolução

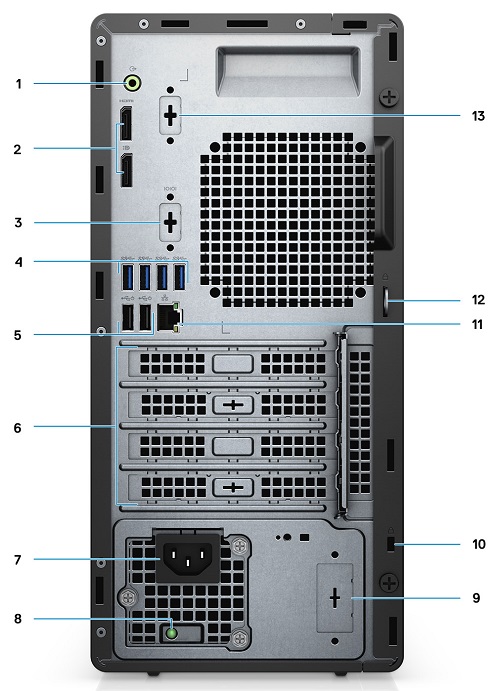

Minitower (MT), Rückseite
Abbildung 2: Rückseite
| 1 | Line-Out-Re-Tasking Line-In-Audioanschluss | 2 | 2 DisplayPort 1.4-Anschlüsse |
| 3 | Video Anschluss für Knock-out-Steckplatz (optional) | 4 | 4 USB 3,2 Gen2 Type-A-Anschlüsse |
| 5 | USB 2.0-Anschluss mit Smart Power On | 6 | 4 Erweiterungskartensteckplätze |
| 7 | Netzanschluss | 8 | Muster der Stromversorgungsdiagnose-LEDs |
| 9 | Knock-out-Steckplatz (optionaler SMA-Anschluss) | 10 | Kensington-Sicherheitskabeleinschub |
| 11 | Ethernet-Anschluss (NIC) (10/100/1000 Mbps) | 12 | Schlaufe für Vorhängeschloss |
| 13 | Knock-out-Steckplatz seriell/PS2 (optional) |

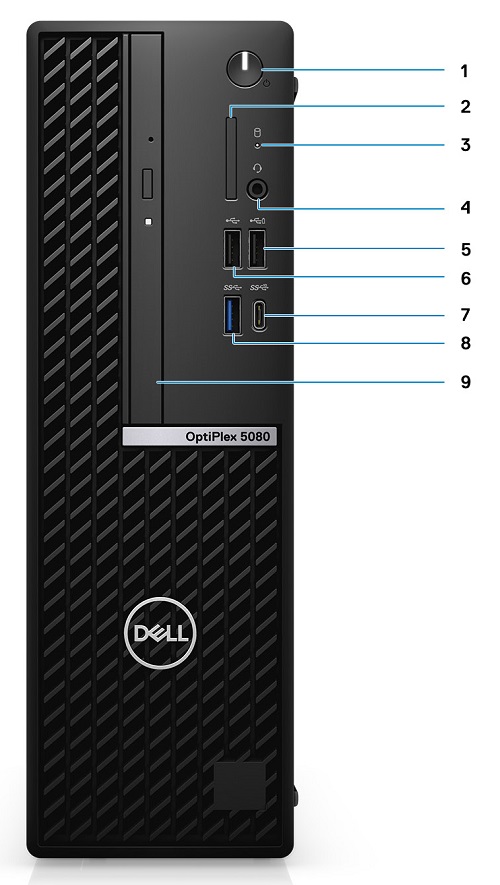

SFF (Small Form Factor), Vorderseite
(Abb. 3 SFF – Vorderseite)
| 1 | Betriebsschalter-LED-Anzeige | 2 | SD 4,0-Kartenleser (optional) |
| 3 | LED für Festplattenaktivität | 4 | Universeller Audioanschluss |
| 5 | USB 2,0 Typ-A-Anschluss mit PowerShare | 6 | USB 3.0-Typ-A-Anschluss |
| 7 | USB 3,2 Gen2 Type-C | 8 | USB 3,2 Gen2 Type-A |
| 9 | Optisches Laufwerk (optional) |

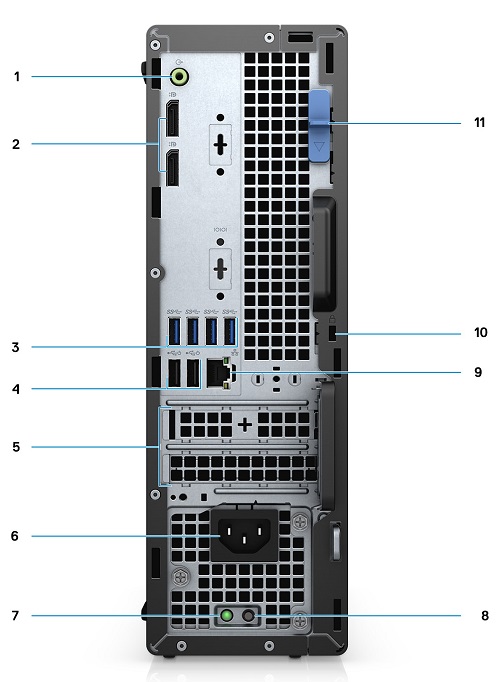

SFF (Small Form Factor), Rückseite
(Abb. 4 SFF – Rückansicht)
| 1 | Audio-Leitungsausgang/Eingangsanschluss (Re-Tasking) | 2 | 2 DisplayPort 1.4-Anschlüsse |
| 3 | 4 USB 3,2 Gen2 Type-A-Anschlüsse | 4 | USB 2.0-Anschluss mit Smart Power On |
| 5 | Erweiterungssteckplatz für halbe Bauhöhe x2 | 6 | Netzanschluss |
| 7 | Muster der Stromversorgungsdiagnose-LEDs | 8 | Netzteil (BIST) |
| 9 | Ethernet-Anschluss (NIC) | 10 | Kensington-Sicherheitskabeleinschub |
| 11 | Entriegelungsriegel |

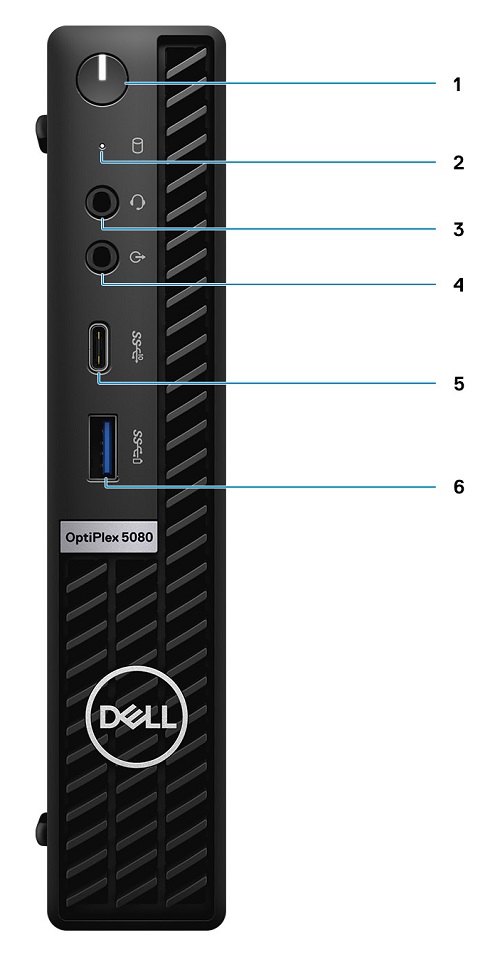

MFR (Micro Form Factor), Vorderseite
(Abb. 5 MFR – Vorderseite)
| 1 | Betriebsschalter-LED-Anzeige | 2 | LED für Festplattenaktivität |
| 3 | Universeller Audioanschluss | 4 | Leitungsausgangs Anschluss (Re-taskable-Leitungseingang) |
| 5 | USB 3,2 Gen2 Type-C | 6 | USB 3.2 Gen1 Typ-A-Anschluss (mit PowerShare) |

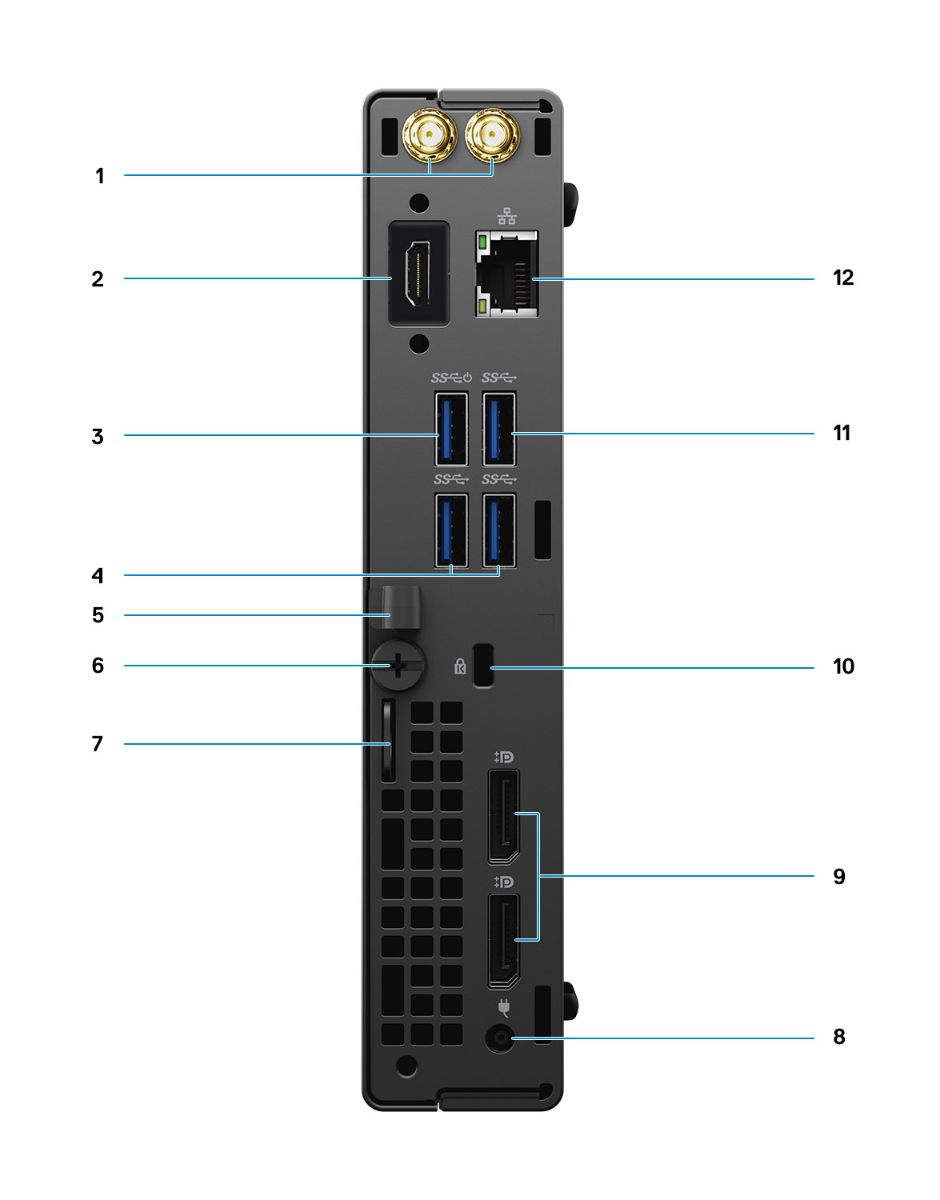

MFR (Micro Form Factor), Rückseite
(Abb. 6, MFR – Rückansicht)
| 1 | Anschlüsse für externe Antennen | 2 | Seriell/Video-Anschluss (seriell/PS2/DP 1.4/HDMI 2.0/VGA/USB 3,2 Gen 2 Typ-C mit DP alt-Modus) (optional) |
| 3 | USB 3.2 Gen1 Typ-A-Anschluss (mit PowerShare) | 4 | 2 USB 3,2 Gen1 Type-A-Anschlüsse |
| 5 | Kabelhalterung | 6 | Rändelschraube |
| 7 | Vorhängeschlossring | 8 | Netzanschluss |
| 9 | 2 DisplayPort 1.4-Anschlüsse | 10 | Kensington-Sicherheitskabeleinschub |
| 11 | USB 3,2 Gen2 Type-A | 12 | Ethernet-Anschluss (NIC) (10/100/1000 Mbps) |
Ergänzende Informationen:
- Dell OptiPlex 5080: Ausbau- und Demontage-Index für vom Kunden austauschbare Einheiten (CRU, Customer Replaceable Unit)
- #Micro Form Factor – Montageoptionen und Installationsmethoden
- OptiPlex 5080 Documentation Support Site page
