PERC上のVirtual Diskにおけるホットスペアメンバー交換(Copy to Spare)手順

対象製品および条件

• PERC6*以降のRAIDコントローラを搭載したPowerEdge、PowerVault製品
  *PERC6i、PERC6Eはファームウェアv6.1.1-0047以降が搭載されていること
• RAID5、RAID6、RAID50、RAID60で構成されたVirtual Diskが存在する
• 障害待機ディスク(以下ホットスペア)が存在する
• OpenManage Server Administrator(以下OMSA)がインストールされている

Copy to Spare手順(Webブラウザ使用)

ここでは、OMSAを利用してメンバーディスクSlot2(0:1:2)からホットスペアSlot5(0:1:5)へCopy to Spareしハードディスクを交換する手順について説明します。

環境

• RAIDコントローラ：PERC H710
• Virtual Disk RAIDレベル：RAID5
• Virtual Disk構成ID：Slot2(0:1:2)、Slot3(0:1:3)、Slot4(0:1:4)の計3台
• ホットスペア：Slot5(0:1:5)

手順

1. WebブラウザよりOMSAを起動します。

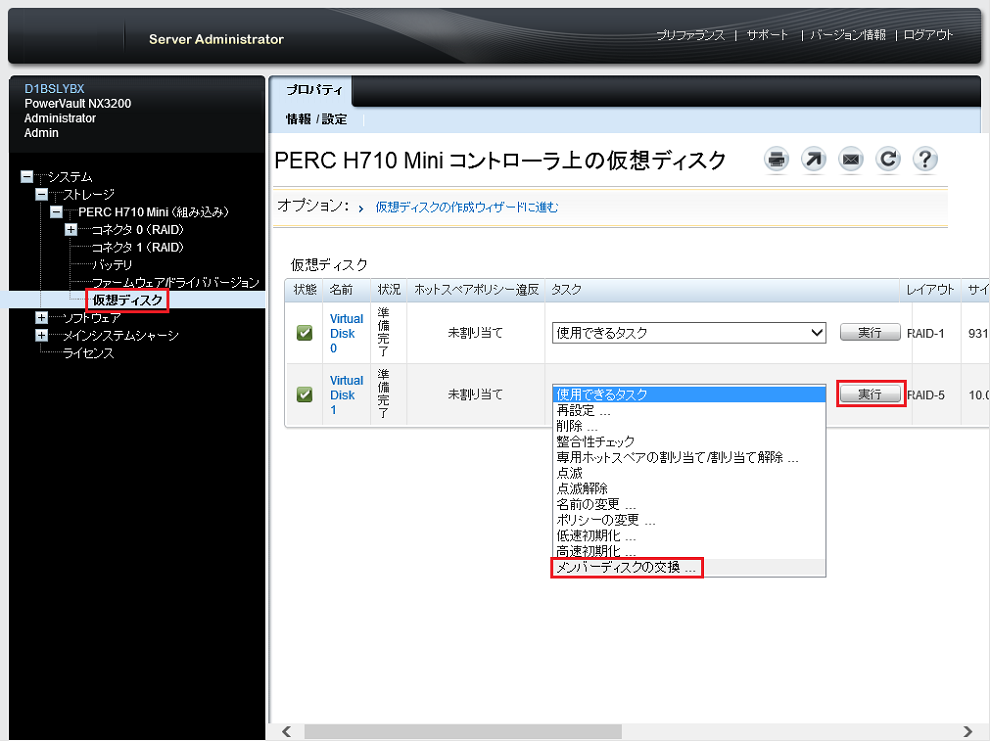

2. 仮想ディスクのタスクよりメンバーディスクの交換を選択し実行します。

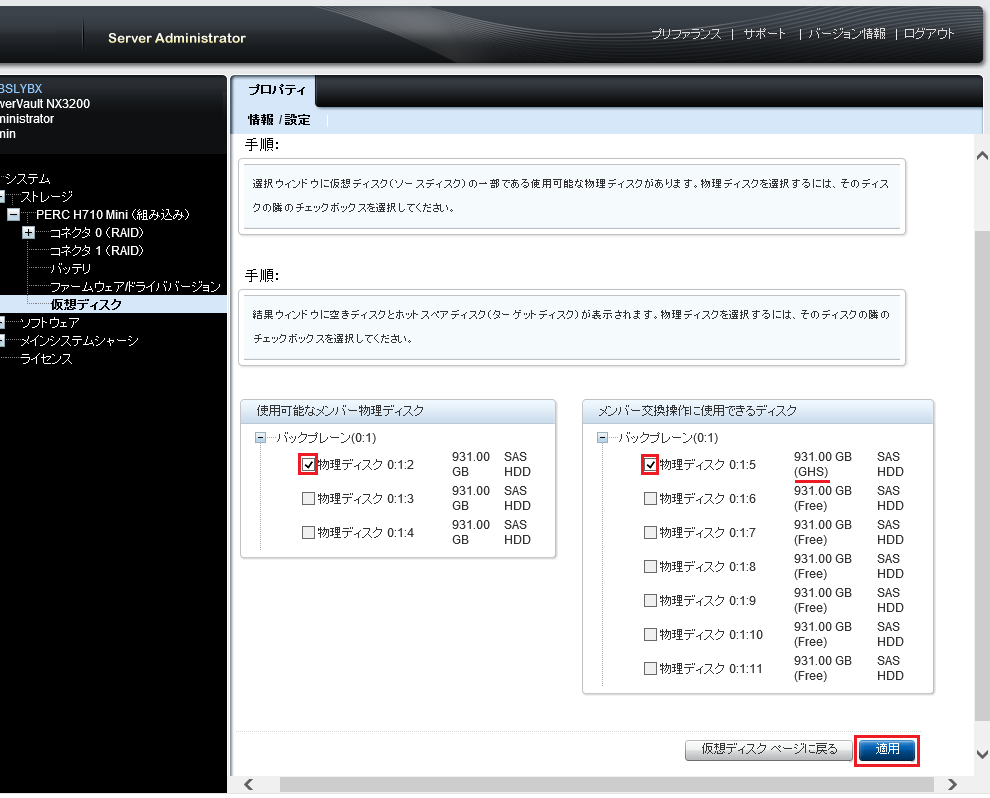

3. 使用可能なメンバー物理ディスク欄よりHDD#0:1:2を選択し、メンバー交換操作に使用できるディスク欄よりHDD#0:1:5を選択して適用をクリックします。
   *GHS=Global Hot Spare

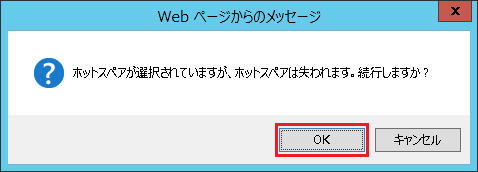

4. ホットスペアを選択した場合、注意画面が表示されたら内容を確認しOKをクリックします。
   *Virtual Diskに属していない"準備完了"ディスクを選択することもできます。その場合、手順8.の自動Copy Backは実行されません。


5. メンバーディスク交換の概要ページが表示されたら内容を確認し、問題がなければ完了をクリックします。

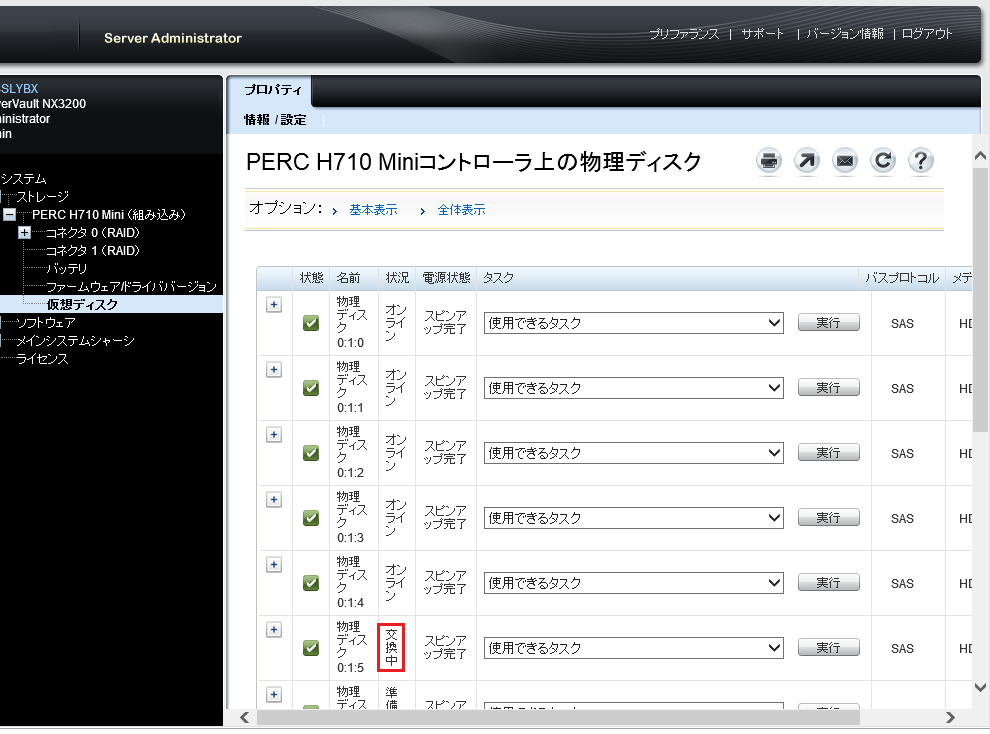

6. HDD#0:1:5のステータスが"交換中"に変わったら完了するまで待ちます。
   完了後HDD#0:1:2のステータスが"オンライン"から"準備完了"に変わります。
   *HDD#0:1:2～0:1:4のステータスおよび仮想ディスクのステータスはすべてオンライン状態のままで、障害ステータスには変わりません。
   *万が一操作をキャンセルしたい場合は、物理ディスク項目のHDD#0:1:5のタスクよりメンバー交換のキャンセルを選択します。


7. HDD#0:1:2を取り外しハードディスクを交換します。

8. 交換ハードディスクが検知されると、自動でHDD#0:1:5からHDD#0:1:2へCopy Backが進行します。
   完了後、Copy to Share実施前の構成に戻ります。

Copy to Spare(omreport使用)

ここでは、omreport(OMSA CLIコマンド)を利用してメンバーディスクSlot2(0:1:2)からホットスペアSlot5(0:1:5)へCopy to Spareしハードディスクを交換する手順について説明します。

構成

• RAIDコントローラ：PERC H710
• Virtual Disk RAIDレベル：RAID5
• Virtual Disk構成ID：Slot2(0:1:2)、Slot3(0:1:3)、Slot4(0:1:4)の計3台
• ホットスペア：Slot5(0:1:5)

手順

1. Windowsの場合は管理者権限のコマンドプロンプト、Linux･VMwareの場合はroot権限のコンソールよりCopy to Shareコマンドを実行します。
   *Virtual Diskに属していない"Ready"ディスクを選択することもできます。その場合、手順4.の自動Copy Backは実行されません。
   基本構文
   omconfig storage vdisk action=replacememberdisk controller="コントローラーID" vdisk="Virtual Disk ID" source="Copyする側のディスクID" destination="Copyされる側のディスクID"
   コマンド実行例
   omconfig storage vdisk action=replacememberdisk controller=0 vdisk=1 source=0:1:2 destination=0:1:5
   補足
   各ID番号は以下のコマンドで確認できます。

   • コントローラID
     コマンド：#omreport storage controller
     出力例：
     Controller PERC H710 Mini (Embedded)

     Controllers
     ID: 0 <-コントローラーID
     Status: Ok
     Name: PERC H710 Mini←RAIDコントローラー名
     Slot ID: Embedded
     State: Ready
     Firmware Version: 21.3.1-0004
     Latest Available Firmware Version: Not Applicable
   • Virtual Disk ID
     コマンド：#omreport storage vdisk
     出力例：
     ID: 1 <-Virtual Disk ID
     Status: Ok
     Name: Virtual Disk 1←Virtual Disk名
     State: Ready
     Hot Spare Policy violated: Not Assigned
     Encrypted: Not Applicable
     Layout: RAID-5←RAIDレベル
   • Copyする側のディスクID、Copyされる側のディスクID
     コマンド：#omreport storage pdisk controller="コントローラーID"
     出力例：
     ID: 0:1:2
     Status: Ok
     Name: Physical Disk 0:1:2
     State: Online
     Power Status: Spun Up
     (省略)
     ID: 0:1:5
     Status: Ok
     Name: Physical Disk 0:1:5
     State: Ready
     Power Status: Spun Up
     (省略)
     Available RAID Disk Space : 0.00 GB (0 bytes)
     Hot Spare: Global←Global Hot Spare

   • destinationディスク(ここではHDD#0:1:5)のステータスが"Replacing"になっていることを確認します。
     コマンド：#omreport storage pdisk controller=0
     出力例：
     ID: 0:1:5
     Status: Ok
     Name: Physical Disk 0:1:5
     State: Replacing <-現在のハードディスクのステータス
     Power Status: Spun Up
     Bus Protocol: SAS
     Media: HDD
     Device Life Remaining: Not Applicable
     Failure Predicted: No
     Revision: PS08
     Driver Version: Not Applicable
     Model Number: Not Applicable
     Certified: Yes
     Encryption Capable: No
     Encrypted: Not Applicable
     Progress: 41% complete <-進行状況
     Mirror Set ID: Not Applicable

2. destinationディスクのステータスが"Online"に変わったらCopy to Shareは終了です。
   Sourceディスク(ここではHDD#0:1:2)を取り外しハードディスクを交換します。

3. 交換ハードディスクが検知されると、自動でHDD#0:1:5からHDD#0:1:2へCopy Backが進行します。
   完了後、Copy to Share実施前の構成に戻ります。
