SONiC Dell Networking : Nat (Network Address Translation)

Résumé: Cet article décrit la traduction d’adresses réseau (NAT) dans Dell Networking SONiC. Cet article utilise un commutateur exécutant Dell SONiC 4.1.

Cet article concerne Cet article ne concerne pas Cet article n’est associé à aucun produit spécifique. Toutes les versions du produit ne sont pas identifiées dans cet article.
Consulter d’autres ressources

Instructions


Configuration requise
La dénomination de l’interface standard est utilisée pour démontrer les concepts. Reportez-vous à l’article Dell 202172, Dell Networking série S : Configuration de l’interface de base - SONiC 4.0 pour plus d’informations sur la dénomination des interfaces


Index

Introduction

Remarque : La traduction d’adresses réseau (NAT) est disponible uniquement dans les offres groupées Cloud Standard, Cloud Premium, Enterprise Standard et Enterprise Premium. NAT n’est pas disponible dans l’offre groupée Edge Standard.

Network Address Translation active le processus qui attribue une adresse IP publique aux périphériques qui accèdent aux ressources en dehors du réseau. NAT conserve l’utilisation de l’adresse IP sur le réseau local.

Le NAT n’est pas requis dans le réseau pour acheminer le trafic entre les adresses IP privées. Une passerelle NAT convertit les adresses IP privées des périphériques réseau locaux en adresses IP publiques globalement uniques lorsqu’ils communiquent avec des périphériques distants.

Remarque : Network Address Translation n’est pas pris en charge sur le Z9432F-ON.


Activer NAT

Pour activer NAT et saisir les commandes de configuration NAT en mode de configuration NAT :
  • Pour activer NAT :
sonic(config-nat)# enable

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# enable

  • Pour désactiver NAT :

DELLSONiC(config-nat)# no enable


Commande de configuration NAT

Une fois nat activé, les étapes suivantes peuvent être effectuées dans n’importe quel ordre :
  • Configurer des zones NAT
  • Ajouter une entrée NAT statique
  • Ajouter une entrée NAT statique avec un port L4
  • Créer un pool d’adresses NAT
  • Configurer la liaison NAT
  • Configurer un délai d’expiration NAT dynamique


Créer des zones NAT

Pour configurer une zone NAT sur les interfaces L3 afin que la traduction de l’adresse NAT soit effectuée sur les paquets lorsqu’un paquet traverse une zone sur les interfaces configurées. Une zone NAT peut être configurée sur n’importe quelle interface Ethernet, VLAN, canal de port ou loopback configurée avec une adresse IP. La plage de numéros de zone NAT est comprise entre 0 et 3.

La zone source d’un paquet est la zone de l’interface entrante sur laquelle le paquet est reçu. La zone de destination du paquet est la zone de l’interface de saut suivant L3 à partir de la recherche de route L3 de l’adresse de destination.
  • Le trafic entrant entrant sur une interface source est transmis par L3 à l’aide de la traduction statique DNAT (Destination Network Address Translation).
  • Le trafic sortant envoyé sur une interface de destination est traduit de manière dynamique par la traduction d’adresses réseau source (SNAT).
  • Par défaut, les interfaces L3 se trouvent dans la zone NAT 0. La zone NAT 0 est considérée comme une zone interne.

  • Pour créer une zone NAT :
sonic(conf-if-interface)# nat-zone <0..3>

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC (config)# interface Eth1/2
DELLSONiC (conf-if-Eth1/2)# ip address 20.20.20.20/24
DELLSONiC (conf-if-Eth1/2)# nat-zone 1
DELLSONiC (conf-if-Eth1/2)# exit
DELLSONiC (config)# interface Vlan 5
DELLSONiC (conf-if-Vlan5)# ip address 23.23.23.23/24
DELLSONiC (conf-if-Vlan5)# nat-zone 1
DELLSONiC (conf-if-Vlan5)# exit
DELLSONiC (config)# interface PortChannel 2
DELLSONiC (conf-if-po2)# ip address 25.25.25.25/24
DELLSONiC (conf-if-po2)# nat-zone 1
DELLSONiC (conf-if-po2)# exit
DELLSONiC (config)# interface Loopback 1
DELLSONiC (conf-if-lo1)# ip address 10.10.10.10/32
DELLSONiC (conf-if-lo1)# nat-zone 2

  • Supprimer une zone NAT :

sonic(conf-if-interface)# no nat-zone <0..3>

DELLSONiC (conf-if-lo1)# no nat-zone 2


Créez une entrée NAT statique.

Pour communiquer en dehors du réseau via Internet, un utilisateur peut configurer manuellement une entrée NAT statique pour remplacer une adresse IP locale par une adresse IP globalement unique. Les TNT statiques peuvent être créées avec ou sans traduction de port L4. Les TNT statiques avec référence de port L4 peuvent convertir une adresse IP locale et un numéro de port TCP ou UDP en adresse IP globale avec le numéro de port TCP ou UDP.
  • Pour créer un NAT statique sans traduction de port L4 :
sonic(conf-nat)# static basic global-ip local-ip [snat | dnat] [twice_nat_id value]
  • NAT source (SNAT) : convertit une adresse IP source du réseau local en une adresse IP globale envoyée à un réseau externe. Les périphériques distants situés en dehors des réseaux utilisent l’adresse globale pour accéder au périphérique local.
  • Nat de destination (DNAT) : convertit une adresse IP de destination en paquets, qui sont reçus d’un réseau externe et traversent le réseau local, en une adresse IP locale utilisée dans le réseau local. DNAT est la valeur par défaut.
  • twice_nat_id valeur : effectue la traduction d’adresses sur les adresses IP source et de destination pour les entrées statiques qui ont la même valeur.
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# static basic 125.4.4.4 12.1.1.1
DELLSONiC(config-nat)# static basic 100.100.100.100 15.15.15.15 snat twice-nat-id 5
DELLSONiC(config-nat)# static basic 200.200.200.5 17.17.17.17 dnat twice-nat-id 5
  • Pour créer un NAT statique avec traduction de port L4 :
sonic(conf-nat)# static {tcp | udp} global-ip global-port local-ip local-port [snat | dnat] [twice_nat_id value]
  • NAT source (SNAT) : convertit une adresse IP source et un port TCP/UDP du réseau local en une adresse IP globale et un port TCP/UDP envoyés à un réseau externe. Les périphériques distants situés en dehors des réseaux utilisent l’adresse globale et le port L4 pour accéder au périphérique local.
  • NAT de destination (DNAT) : convertit une adresse IP de destination et un port TCP/UDP en paquets, qui sont reçus d’un réseau externe et traversent le réseau local, en une adresse IP locale et un port TCP/UDP utilisés dans le réseau local. DNAT est la valeur par défaut.
  • twice_nat_id valeur : effectue la traduction d’adresses sur les adresses IP source et de destination pour les entrées statiques qui ont la même valeur d’ID.
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# static udp 148.56.7.7 8991 10.11.1.12 2000
DELLSONiC(config-nat)# static tcp 123.3.4.1 901 11.11.1.1 1000
DELLSONiC(config-nat)# static tcp 65.55.46.6 106 20.0.0.6 206 dnat twice-nat-id 200
DELLSONiC(config-nat)# static tcp 65.55.45.5 100 20.0.0.5 200 snat twice-nat-id 200
  • Supprimez une entrée statique NAT :
sonic(conf-nat)# no static basic global-ip
sonic(conf-nat)# no static {tcp | udp} global-ip global-port

DELLSONiC(config-nat)# no static basic 125.4.4.4
DELLSONiC(config-nat)# no static basic 100.100.100.100
DELLSONiC(config-nat)# no static basic 200.200.200.5
DELLSONiC(config-nat)# no static udp 148.56.7.7 8991
DELLSONiC(config-nat)# no static tcp 123.3.4.1 901
DELLSONiC(config-nat)# no static tcp 65.55.46.6 106
DELLSONiC(config-nat)# no static tcp 65.55.45.5 100


Exemple NAT statique

L’exemple ci-dessous montre que le réseau A utilise un routeur avec NAT activé. Lorsque l’hôte 100.100.100.101 sur le segment LAN envoie le trafic vers une destination externe (200.200.200.201), le trafic est envoyé vers le routeur NAT pour être acheminé vers l’hôte 200.200.200.201 à partir d’Internet. Le routeur NAT convertit l’adresse IP source (IP SRC) 100.100.100.101 en une nouvelle adresse IP source 1.1.1.2. Le routeur NAT effectue une traduction d’adresses réseau source (SNAT) où l’adresse privée interne de 100.100.100.101 est traduite vers l’adresse externe 1.1.1.2. Le routeur NAT effectue une traduction d’adresses réseau de destination (DNAT) pour le trafic de retour de l’hôte 200.200.200.201 vers le réseau A vers l’hôte 100.100.100.101.
Exemple NAT statis
Figure 1 : Exemple de traduction d’adresses réseau statiques
  • Configurez les zones NAT :
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC (config)# interface Eth1/10
DELLSONiC (conf-if-Eth1/10)# ip address 100.100.100.1/24
DELLSONiC (conf-if-Eth1/10)# nat-zone 0
DELLSONiC (conf-if-Eth1/10)# exit
DELLSONiC (config)# interface Eth1/20
DELLSONiC (conf-if-Eth1/20)# ip address 1.1.1.2/30
DELLSONiC (conf-if-Eth1/20)# nat-zone 1
DELLSONiC (conf-if-Eth1/20)# exit

  • Activez NAT :

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# enable
  • Créez un NAT statique sans traduction de port L4 :
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# static basic 1.1.1.2 100.100.100.101



Créez un NAT dynamique.

Le NAT dynamique remplace une adresse locale par une adresse provenant d’un pool d’adresses globales.
La traduction dynamique est utile lorsque plusieurs utilisateurs sur un réseau privé accèdent à Internet.


Configurer le pool d’adresses NAT

Configurez un pool d’adresses globales disponibles en définissant la plage d’adresses IP globale et éventuellement la plage de ports TCP/UDP utilisée pour la traduction d’adresses locales.

  • Créez un pool d’adresses NAT :
sonic(conf-nat)# pool pool-name global-ip-range [global-port-range]
  1. Saisissez la plage d’adresses IP globale au format ip-address-ip-address.
  2. Saisissez la plage de numéros de port TCP/UDP au format port-number-port-number.
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# pool Pool1 19.19.19.19
DELLSONiC(config-nat)# pool Pool2 20.0.0.7 1024-65535
DELLSONiC(config-nat)# pool Pool3 65.55.45.10-65.55.45.15 500-1000
  • Supprimez un pool d’adresses NAT :
sonic(conf-nat)# no pool pool-name

DELLSONiC(config-nat)# no pool Pool1
  • Supprimez tous les pools d’adresses NAT :
sonic(conf-nat)# no pools


Configurer la liaison NAT

  • Créez une liaison NAT dans un pool d’adresses NAT :
sonic(conf-nat)# binding binding-name pool-name [acl-name] [snat | dnat] [twice_nat_id value]
  • SNAT : convertit une adresse IP source en adresse IP globale dans le pool. SNAT est le paramètre par défaut dans la liaison NAT.
  • DNAT : convertit une adresse IP de destination en adresse IP globale dans le pool.
  • twice_nat_id valeur  : effectue la traduction d’adresses sur les adresses IP source et de destination à l’aide du pool d’adresses pour les entrées statiques qui ont la même valeur d’ID.
  • acl-name : pour limiter les adresses IP d’un pool d’adresses NAT global, vous pouvez utiliser une liste de contrôle d’accès (ACL). Une instruction d’autorisation autorise les adresses IP dont les attributs sont configurés dans la règle d’autorisation. Une instruction de refus refuse les paquets dont les attributs sont configurés dans la règle de refus. Dans une ACL, l’entrée do_not_nat permet d’acheminer les paquets au lieu de les traduire.
Remarque : ACL-NAME est un argument facultatif. Si l’argument ACL-NAME n’est pas donné, la liaison NAT s’applique pour correspondre à l’ensemble du trafic.
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# binding Bind1 Pool1 10_ACL_IPV4
DELLSONiC(config-nat)# binding Bind2 Pool2 12_ACL_IPV4 snat twice-nat-id 25
DELLSONiC(config-nat)# binding Bind3 Pool3 15_ACL_IPV4 dnat twice-nat-id 25
  • Supprimer une liaison NAT :
sonic(conf-nat)# no binding binding-name

DELLSONiC(config-nat)# no binding Bind1
  • Supprimez toutes les liaisons NAT :
sonic(conf-nat)# no bindings



Configurer le délai d’expiration NAT dynamique

Par défaut, seules les configurations de traduction d’adresses dynamiques expirent après 10 minutes (600 secondes) sans trafic

actif. Il n’y a pas de délai d’expiration pour les entrées NAT statiques. Pour modifier la valeur du délai d’expiration NAT dynamique, spécifiez une nouvelle valeur en secondes (300 à 43 2000).

  • Modifier le délai d’expiration des configurations de traduction d’adresses dynamiques :
sonic(conf-nat)# timeout <300..432000>

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# timeout 1200

Les délais d’expiration d’entrée NAT pour les entrées UDP et TCP NAT L4 peuvent également être ajustés.
Pour modifier le délai d’expiration TCP pour la traduction d’adresses, saisissez une nouvelle valeur d’expiration du délai en secondes (300 à 43 2000 ; valeur par défaut 86 400). Pour modifier le délai d’expiration UDP pour la traduction d’adresses, saisissez une nouvelle valeur en secondes (120 à 600 ; 300 par défaut).

  • Modifier le délai d’expiration UDP/TCP des configurations de traduction d’adresses dynamiques :
sonic(conf-nat)# udp-timeout <120..600>
sonic(conf-nat)# tcp-timeout <300..432000>

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# udp-timeout 600
DELLSONiC(config-nat)# tcp-timeout 66460



Exemple NAT dynamique

L’exemple ci-dessous montre que le réseau A utilise un routeur avec NAT activé. Lorsque l’hôte 100.100.100.101 sur le segment LAN envoie le trafic vers une destination externe (200.200.200.201), le trafic est envoyé vers le routeur NAT pour être acheminé vers l’hôte 200.200.200.201 à partir d’Internet. Le routeur NAT convertit l’adresse IP source (IP SRC) 100.100.100.101 en une nouvelle adresse IP source 1.1.1.2. Le routeur NAT effectue une traduction d’adresses réseau source (SNAT) où l’adresse privée interne de 100.100.100.101 est traduite vers l’adresse externe 1.1.1.2. Le routeur NAT effectue une traduction d’adresses réseau de destination (DNAT) pour le trafic de retour de l’hôte 200.200.200.201 vers le réseau A vers l’hôte 100.100.100.101. La même traduction NAT se produit pour la communication PC2 avec PC3.

Exemple NAT dynamique

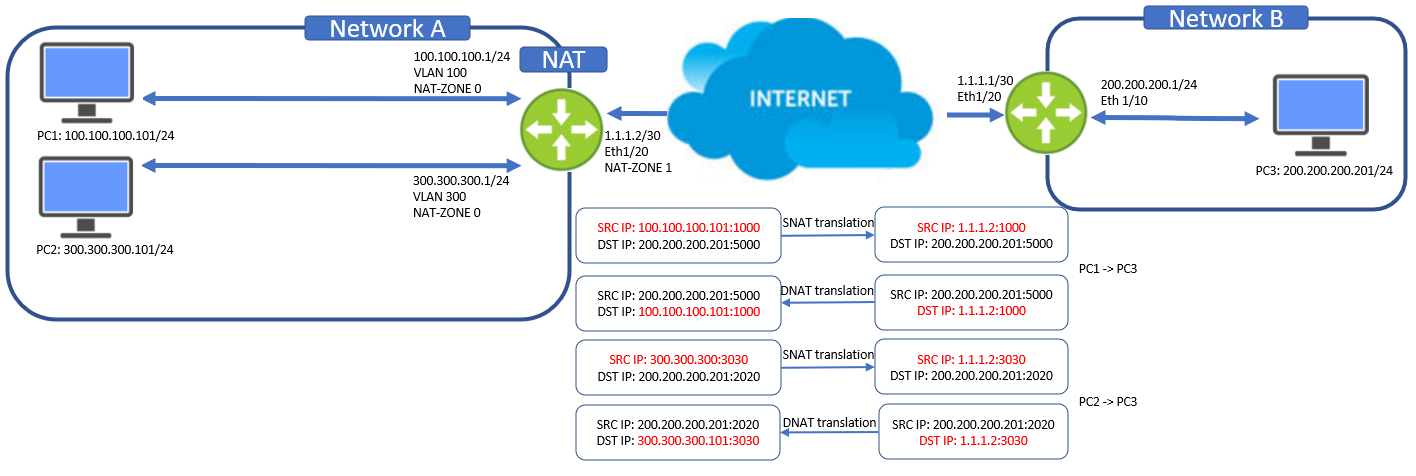

Figure 2 : Exemple de traduction d’adresses réseau dynamiques

  • Configurez les zones NAT :
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC (config)# interface Vlan 100
DELLSONiC (conf-if-Vlan100)# ip address 100.100.100.1/24
DELLSONiC (conf-if-Vlan100)# nat-zone 0
DELLSONiC (conf-if-Vlan100)# exit
DELLSONiC (config)# interface Vlan 300
DELLSONiC (conf-if-Vlan300)# ip address 300.300.300.1/24
DELLSONiC (conf-if-Vlan300)# nat-zone 0
DELLSONiC (conf-if-Vlan300)# exit
DELLSONiC (config)# interface Eth1/20
DELLSONiC (conf-if-Eth1/20)# ip address 1.1.1.2/30
DELLSONiC (conf-if-Eth1/20)# nat-zone 1
DELLSONiC (conf-if-Eth1/20)# exit
  • Activez NAT :
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# enable
  • Créez un pool NAT :
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# pool Pool1 1.1.1.2
  • Créer une liaison NAT :
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# binding Bind1 Pool1


Afficher la configuration NAT

Utilisez ces commandes pour afficher la configuration et l’opération NAT et les entrées du tableau NAT.

  • Afficher le tableau de traduction NAT :
S5296F-Mid-SPINE# show nat translations
Protocol            Source              Destination         Translated Source   Translated Destination
----------------------------------------------------------------------------------------------------------------------------
all                 10.32.20.3          ----                100.100.100.1       ----
all                 ----                100.100.100.1       ----                10.32.20.3
udp                 ----                10.32.20.2:311      ----                100.100.100.100:63
udp                 100.100.100.100:63  ----                10.32.20.2:311      ----
  • Pour effacer les entrées de traduction NAT :
DELLSONiC# clear nat translations
  • Afficher les statistiques de traduction NAT :
DELLSONiC# show nat statistics
-----------------------------------------------------------------------------
Protocol       Source                        Destination                   Packets             Bytes
-----------------------------------------------------------------------------
udp            100.100.100.100:63            ---                           15522575563164      993444836042496
  • Afficher la configuration NAT et NAT :
DELLSONiC# show nat config static
---------------------------------------------------------------------------------------------------------------------
Nat Type       IP Protocol         Global IP                     Global L4 Port      Local IP                      Local L4 Port       Twice-Nat Id
----------------------------------------------------------------------------------------------------------------------------
dnat           all                 100.100.100.1                 ----                10.32.20.3                    ----                ----
  • Afficher les pools NAT :
DELLSONiC# show nat config pool
Pool Name           Global IP Range               Global L4 Port Range
-----------------------------------------------------------------------------
POOL1               100.100.100.2                 1024-6034
POOL2               100.100.100.3-100.100.100.4   ----
  • Afficher la configuration de liaison NAT :
DELLSONiC# show nat config bindings
Binding Name  Pool Name      Access-List         Nat Type       Twice-Nat Id
-----------------------------------------------------------------------------
EXT1          POOL1          ----                ----           ---
EXT2          POOL2          NAT_IPS             ----           ---
  • Afficher la configuration NAT globale :
DELLSONiC# show nat config globalvalues
Admin Mode     : enabled
Global Timeout : 600 secs
TCP Timeout    : 86400 secs
UDP Timeout    : 300 secs
  • Afficher les zones d’interface L3 :
DELLSONiC# show nat config zones
Port                Zone
-------------------------------------------------
Eth1/1              2
PortChannel12       2
Vlan200             1
Loopback1           1

  • Afficher le nombre de traductions NAT :

DELLSONiC# show nat translations count
Static NAT Entries        ................. 2
Static NAPT Entries       ................. 0
Dynamic NAT Entries       ................. 0
Dynamic NAPT Entries      ................. 2
Static Twice NAT Entries  ................. 0
Static Twice NAPT Entries ................. 0
Dynamic Twice NAT Entries ................. 0
Dynamic Twice NAPT Entries ................ 0
Total SNAT/SNAPT Entries   ................ 2
Total DNAT/DNAPT Entries   ................ 2
Total Entries    .......................... 4

Produits concernés

Enterprise SONiC Distribution, PowerSwitch S5212F-ON, PowerSwitch S5224F-ON, PowerSwitch S5232F-ON, PowerSwitch S5248F-ON, PowerSwitch S5296F-ON, PowerSwitch Z9264F-ON, PowerSwitch Z9332F-ON
Propriétés de l’article
Numéro d’article: 000220835
Type d’article: How To
Dernière modification: 08 févr. 2024
Version:  5
Trouvez des réponses à vos questions auprès d’autres utilisateurs Dell
Services de support
Vérifiez si votre appareil est couvert par les services de support.
