Data Domain: 8 Tt:n levypaketit ja yli provisiointi
Yhteenveto: Selvitys ylivarauksesta (OP) ja siitä, miten se liittyy lisensointiin ja käytettävissä olevaan kapasiteettiin.
Ohjeet
On muitakin huomioon otettavia seikkoja, jos siirrämme tallennustilaa OP: n kanssa:
OP:ta tuetaan vain DD9400-/DD9410- ja DD9900-/DD9910-versioissa alkaen DDOS 7.4 -versiosta.
Kun Data Domain alkoi tarjota 8 Tt:n asemapaketteja ulkoisiin koteloihin, suorituskyky oli otettava huomioon. Esimerkiksi 30 neljän Tt:n asemat saavat saman tallennuskapasiteetin kuin 15 kahdeksan Tt:n asemat. Tämän kustannukset johtuvat, että I/O-toimintoja on puolet vähemmän. 15:n kahdeksan Tt:n aseman luku- ja kirjoitussuorituskyky ei ole sama kuin 30:nneljän Tt:n aseman.
Tämän suorituskykyvian korjaamiseksi toteutettiin ylivaraus. Sen sijaan, että käyttäisimme 8 Tt:n asemien täyden kapasiteetin, käytämme aluksi vain puolet kapasiteetista. Näin saavutamme saman I/O-suorituskyvyn kuin 4 Tt:n asemilla. Tämä vaikuttaa siihen, että kun lisäät järjestelmään 8 Tt:n asemia, se voi käyttää suuremman osan kokonaiskapasiteetista säilyttäen samalla vaaditun suorituskyvyn. Jos OP ei ole käytössä, koko 8 Tt:n tallennustila käytetään suorituskyvyn kustannuksella.
Over Provisioning käyttää kaksi ylimääräistä 8 Tt:n aseman levypakettia ja jakaa sitten N-pakettien lisensoidun kapasiteetin N+2-pakettien päälle. Esimerkiksi DD9400:n, jossa on neljä 8 Tt:n asemien pakkausta, lisensoitu kapasiteetti on 240 Tt (raaka) (kaksi 8 Tt:n asemien pakkausta). Se jakautuu neljälle pakkaukselle tasaisesti. Jokainen pakkaus käyttää 50% fyysisestä kapasiteetista.

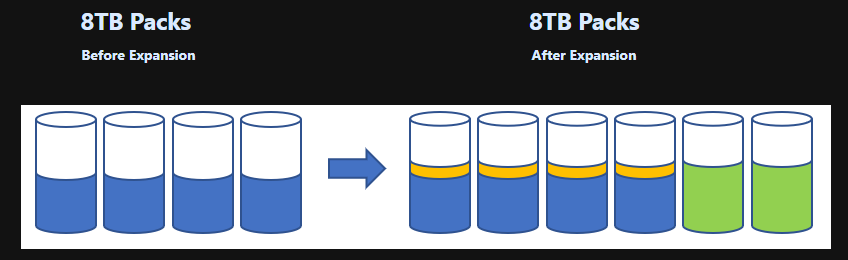

Jos käyttäjä päättää lisätä vielä kaksi pakettia (lisenssi kasvaa 480 teratavuun (raaka)), tuloksena oleva kokoonpano käyttää 4/6 (67%) kunkin paketin fyysisestä kapasiteetista. Tämä tehdään kasvattamalla olemassa olevia neljää pakkausta 50 prosentista 67 prosenttiin ja lisäämällä uusia pakkauksia 67 prosenttiin.
Seuraava DD9400- ja DD9900-mallien taulukko näyttää lisensoidut kapasiteetit ja tarvittavien fyysisten pakettien määrän (mukaan lukien kaksi Over Provisioning -pakettia):
| Ympäristö | Suurin koko | Aseman koko (Tt) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||||||||
| DD9400/DD9410 | 768 | 8 | Käyttökelpoinen | 48 | 96 | 144 | 192 | 288 | 384 | 480 | 576 | 672 | 768 | ||||||||
| Raaka | 60 | 120 | 180 | 240 | 360 | 480 | 600 | 720 | 840 | 960 | |||||||||||
| 50% | 50% | 50% | 50% | 60% | 67% | 72% | 75% | 78% | 80% | ||||||||||||
| Ympäristö | Suurin koko | Aseman koko (Tt) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |
| DD9900/DD9910 | 1536 | 8 | Käyttökelpoinen | 48 | 96 | 144 | 192 | 288 | 384 | 480 | 576 | 672 | 768 | 864 | 960 | 1056 | 1152 | 1248 | 1344 | 1440 | 1536 |
| Raaka | 60 | 120 | 180 | 240 | 360 | 480 | 600 | 720 | 840 | 960 | 1080 | 1200 | 1320 | 1440 | 1560 | 1680 | 1800 | 1920 | |||
| 50% | 50% | 50% | 50% | 60% | 67% | 72% | 75% | 78% | 80% | 82% | 84% | 85% | 86% | 87% | 88% | 89% | 89% |
Tämän toimimiseen tarvittava suuren tiheyden kapasiteettilisenssi vastaa kaavion raaka-arvoa. Jos sinulla on kuusi 8 Tt:n levypakettia, raakakapasiteetti on 480 Tt OP:n kanssa.
Joitakin näkökohtia, kun käyttäjät ostavat 8 TB: n hyllyjä. On ollut monia tapauksia, joissa:
-
Käyttäjä teki ohjaimen päivityksen ennen 7.4 ja OP on poistettu käytöstä, mutta tilaus sisälsi kaksi OP-pakettia, joita ei voi lisätä.
-
Käyttäjä teki ohjaimen päivityksen 7.4: n jälkeen ja OP on käytössä, mutta he voivat tilata 8 Tt: n paketteja ilman kahta OP-pakettia, ja nyt he eivät voi käyttää lisensoimaansa määrää.
Yleensä, jos 8 Tt:n tallennustilaa ei ole otettu käyttöön, toivomme, että OP otetaan käyttöön, ja jos tilaus ei sisältänyt OP-paketteja, tilaus tulee palauttaa ja oikea tilaus tehdä. Jos tallennustila on otettu käyttöön, vaihtoehdot ovat rajallisempia. Varsinkin jos OP oli poistettu käytöstä. Siinä tapauksessa ainoa tapa säilyttää tiedot ja päästä OP-yhteensopivaan kokoonpanoon on replikoida uusille hyllyille OP-kokoonpanolla. Tämä edellyttää Dell Engineeringin hyväksyntää.
Huomioitavaa osittaisessa paketissa
On mahdollista käyttää osittaisia pakkauksia OP: n kanssa.
Oletetaan, että sinulla on 300 Tt:n RAW OP:n kapasiteettilisenssi. Voit laskea, kuinka paljon käytettävissä olevaa tilaa on käytettävissä, kertomalla 0,8: lla:
300 Tt * 0,8 = 240 Tt: n käytettävissä oleva kapasiteetti. Kun OPssa käyttöön otetaan kapasiteettikäyttöoikeus järjestelmään, lisensoitu kapasiteetti näkyy käytettävissä olevana summana, ei kapasiteetin raakamääränä.
Koska 300 Tt on taulukon pakettien 4 ja 5 välissä ja ylittää paketin 4 täysin käytetyn kapasiteetin, sinulla on oltava 5 pakkausta 8 Tt:n levyjä, jotta osittainen paketti toimii.
Jos haluat lisätä levypaketteja myöhemmin, sinun on ensin laajennettava osapakettia, jotta voit käyttää sen kokonaan.
Jos haluat nähdä, onko OP käytössä, voit tarkistaa automaattisen tuen ja etsiä 0x10000101 ASUP: sta saadaksesi selville, onko opt in dg0 0x10000101:
Kun OP on käytössä:
DG:dg0 UUID:0x9ef8bbf6cf13659d MajorNr:61 MajorNrEx:62 GrpNr:0 State:Complete Status:Reassembled Index:0
Total Disks:3 Working Disks:3 Max Disk Failures:2 Sectors:0 Options:0x10000101 Type:HeadUnit
Kun OP on poistettu käytöstä:
DG:dg0 UUID:0x9ef8bbf6cf13659d MajorNr:61 MajorNrEx:62 GrpNr:0 State:Complete Status:Reassembled Index:0
Total Disks:3 Working Disks:3 Max Disk Failures:2 Sectors:0 Options:0x10000001 Type:HeadUnit
