OptiPlex 7090: Visuelle Anleitung für den Computer
Summary: Der folgende Artikel enthält eine visuelle Anleitung zu Ihrem Computer der OptiPlex 7090 Produktreihe und listet die externen Anschlüsse und Funktionen des Computers auf.
This article applies to
This article does not apply to
Instructions
Hinweis: Eine detailliertere Beschreibung zu jedem Ort finden Sie in den Systemhandbüchern unter www.dell.com/support
Inhaltsverzeichnis:
Minitower (MT), Vorderseite
(Abb. 1 MT-Vorderseite)
| 1 | Festplattenlaufwerkabdeckung | 2 | Optisches Laufwerk (optional) |
| 3 | Betriebsschalter mit LED-Diagnoseanzeige | 4 | SD 4.0 Kartenlesegerät (optional) |
| 5 | LED-Anzeige für Festplattenaktivität | 6 | Universeller Audioanschluss |
| 7 | USB 2.0-Anschluss mit PowerShare | 8 | USB-2.0-Anschluss |
| 9 | USB 3.2 Gen2 Typ-C-Anschluss mit PowerDelivery | 10 | USB 3.2 Gen2 Typ-A-Anschluss |
Minitower (MT), Rückseite
(Abb. 2 MT-Rückseite)
| 1 | Line-Out-Re-Tasking Line-In-Audioanschluss | 2 | 2 DisplayPort 1.4-Anschlüsse |
| 3 | Serieller Anschluss | 4 | PS/2-Anschluss für Tastatur |
| 5 | USB 3.2 Gen2 Typ-A-Anschluss | 6 | 3 USB 3.2 Gen1 Type-A-Anschlüsse |
| 7 | 2 USB 2.0-Anschlüsse mit Smart Power On | 8 | 4 Erweiterungskartensteckplätze |
| 9 | Netzanschluss | 10 | Stromversorgungsdiagnoseanzeige-LEDs |
| 11 | Knock-out-Steckplatz (optionaler SMA-Anschluss) | 12 | Kensington-Sicherheitskabeleinschub |
| 13 | Ethernet-Anschluss (NIC) (10/100/1000 Mbit/s) | 14 | PS/2-Anschluss für Maus |
| 15 | Schlaufe für Vorhängeschloss | 16 | Steckplatz VGA/HDMI 2.0b/DisplayPort 1.4/USB 3.2 Typ C Gen2 mit Alt-Modus (optional) |
| 17 | Entriegelungsriegel |
SFF (Small Form Factor), Vorderseite
(Abbildung 3 SFF-Vorderseite)
| 1 | Betriebsschalter und LED-Betriebsanzeige | 2 | SD-Kartenlesegerät |
| 3 | LED-Anzeige für Festplattenaktivität | 4 | Universeller Audioanschluss |
| 5 | USB 2.0 Typ-A-Anschluss mit PowerShare | 6 | USB 2.0-Typ-A-Anschluss |
| 7 | USB 3,2 Gen2 Type-C | 8 | USB 3.2 Gen2 Typ-A-Anschluss |
| 9 | Optische Laufwerke |
SFF (Small Form Factor), Rückseite
(Abbildung 4 SFF-Rückseite)
| 1 | Audio-Line-In/Out-Anschluss – Re-Tasking | 2 | 2 DisplayPort 1.4-Anschlüsse |
| 3 | Serieller Anschluss | 4 | PS/2-Anschluss für Tastatur |
| 5 | USB 3.2 Gen2 Typ-A-Anschluss | 6 | 2 USB 2.0-Anschluss mit SmartPower On |
| 7 | 2 PCIe-Erweiterungssteckplätze mit halber Bauhöhe | 8 | Netzanschluss |
| 9 | Stromversorgungsdiagnoseanzeige-LEDs | 10 | Vorhängeschlossring |
| 11 | Ethernetanschluss (NIC) | 12 | Antennenmodulsteckplatz |
| 13 | Kensington-Sicherheitskabeleinschub | 14 | 3 USB 3.2 Gen1 Type-A-Anschlüsse |
| 15 | PS/2-Anschluss für Maus | 16 | Steckplatz für VGA/DisplayPort 1.4/HDMI 2.0b/USB 3.2 Gen 2 Typ-C-Anschluss mit DisplayPort Alt-Modus (optional) |
| 17 | Entriegelungsriegel |
MFR (Micro Form Factor), Vorderseite
(Abbildung 5 MFF-Vorderseite)
| 1 | Betriebsschalter mit LED-Diagnoseanzeige | 2 | LED-Anzeige für Festplattenaktivität |
| 3 | Universeller Audioanschluss | 4 | Line-Out-Anschluss (Re-taskfähig Line-In) |
| 5 | USB 3,2 Gen2 Type-C | 6 | USB 3.2-Gen2-Typ-A-Anschluss mit PowerShare |
MFR (Micro Form Factor), Rückseite

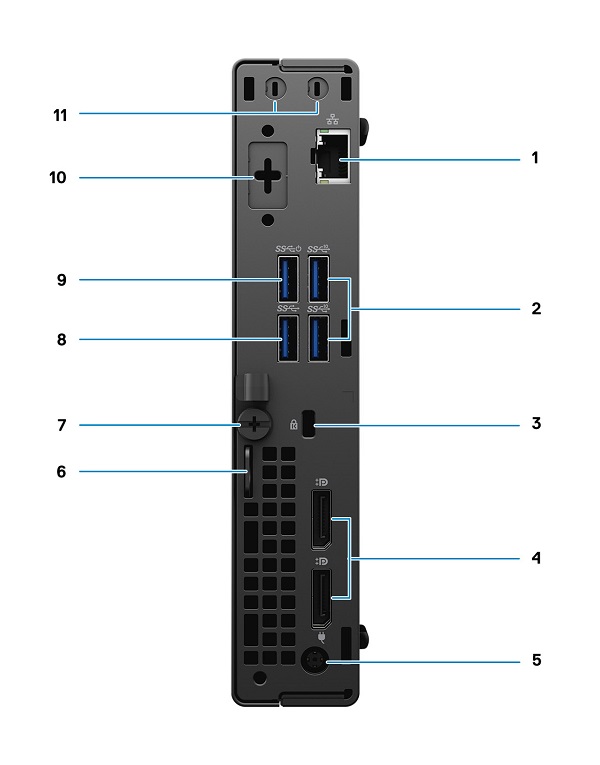

(Abbildung 6 MFF-Rückseite)
| 1 | Ethernet-Anschluss (NIC) (10/100/1000 Mbit/s) | 2 | 2 USB 3.2 Gen2 Typ-A-Anschluss |
| 3 | Kensington-Sicherheitskabeleinschub | 4 | 2 DisplayPort 1.4-Anschlüsse |
| 5 | Netzanschluss | 6 | Vorhängeschlossring |
| 7 | Rändelschraube | 8 | USB 3,2 Gen1 Type-A |
| 9 | USB 3.2 Gen1 Typ-A-Anschluss mit Power On | 10 | Steckplatz für einen seriellen/Videoanschluss (optional) |
| 11 | Steckplatz für einen externen Antennenanschluss (optional) |
(Abbildung 7 MFR–Rückseite (mit separatem Video))
| 1 | Ethernet-Anschluss (NIC) (10/100/1000 Mbit/s) | 2 | USB 3.2 Gen1 Typ-A-Anschluss mit Power On |
| 3 | 2 USB 3.2 Gen2 Typ-A-Anschluss | 4 | Kensington-Sicherheitskabeleinschub |
| 5 | 2 DisplayPort 1.4-Anschlüsse | 6 | Netzanschluss |
| 7 | Vorhängeschlossring | 8 | Flügelschraube, mit der der Deckel befestigt ist |
| 9 | 2 Mini DisplayPort-Anschluss (mit Radeon RX 640) und DisplayPort 1.4-Anschluss | 10 | 2 Anschlüsse für externe Antennen |
