OptiPlex 7090：お使いのPCのビジュアルガイド
Summary: 次の記事では、OptiPlex 7090デスクトップ コンピューター シリーズのビジュアル ガイドを提供し、お使いのコンピューターの外部ポートと機能の一覧を示します。
This article applies to
This article does not apply to
Instructions
メモ: 各場所に関する詳しい説明については、www.dell.com/supportのシステム マニュアルを参照してください。
目次:
ミニ タワー（MT）前面図
（図1：MT前面図）
| 1 | ハード ディスク ドライブ カバー | 2 | 光学ディスク ドライブ（オプション） |
| 3 | 電源ボタン（診断LEDインジケータ―付き） | 4 | SD 4.0カード リーダー（オプション） |
| 5 | ハード ディスク ドライブ アクティビティーLEDインジケータ― | 6 | ユニバーサル オーディオ ジャック コネクター |
| 7 | USB 2.0コネクター（PowerShare付き） | 8 | USB 2.0コネクター |
| 9 | USB 3.2 Gen2 Type-Cコネクター（PowerDelivery対応） | 10 | USB 3.2 Gen2 Type-Aコネクター |
ミニ タワー（MT）背面図

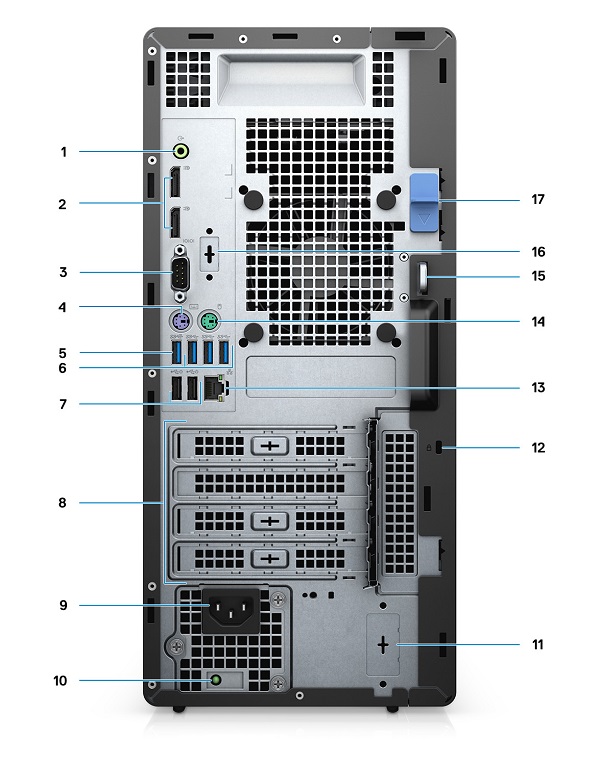

（図2：MT背面図）
| 1 | ライン出力再タスク ライン入力オーディオ コネクター | 2 | DisplayPort 1.4コネクター（x 2） |
| 3 | シリアルコネクタ | 4 | キーボード用PS/2コネクター |
| 5 | USB 3.2 Gen2 Type-Aコネクター | 6 | USB 3.2 Gen1 Type-Aコネクター(x 3) |
| 7 | USB 2.0コネクター（Smart Power On対応）(x 2) | 8 | 拡張カード スロット x4 |
| 9 | 電源コネクター | 10 | PSU診断LEDインジケーター |
| 11 | ノックアウト スロット（オプションのSMAコネクター） | 12 | ケンジントン セキュリティケーブル スロット |
| 13 | Ethernet (NIC)コネクター(10/100/1000 Mbps) | 14 | マウス用PS/2コネクター |
| 15 | 南京錠ループ | 16 | ノックアウト スロットVGA/HDMI 2.0b/DisplayPort 1.4/USB 3.2 Type-C Gen2（Altモード対応）（オプション） |
| 17 | リリースラッチ |
スモール フォーム ファクター（SFF）前面図
（図3：SFF前面図）
| 1 | 電源ボタンと電源LEDインジケータ― | 2 | SD カードリーダー |
| 3 | ハード ドライブ アクティビティーLEDインジケータ― | 4 | ユニバーサル オーディオ ジャック コネクター |
| 5 | USB 2.0 Type-Aコネクター（PowerShare対応） | 6 | USB 2.0 Type-Aコネクター |
| 7 | USB 3.2 Gen2 Type-Cコネクター | 8 | USB 3.2 Gen2 Type-Aコネクター |
| 9 | 光学ディスク ドライブ |
スモール フォーム ファクター（SFF）背面図
（図4：SFF背面図）
| 1 | ライン入力オーディオ/ライン出力再タスク コネクター | 2 | DisplayPort 1.4コネクター（x 2） |
| 3 | シリアルコネクタ | 4 | キーボード用PS/2コネクター |
| 5 | USB 3.2 Gen2 Type-Aコネクター | 6 | USB 2.0コネクター（Smart Power On対応）(x 2) |
| 7 | PCIeハーフ ハイト拡張スロット(x 2) | 8 | 電源コネクター |
| 9 | PSU診断LEDインジケーター | 10 | パドロック リング |
| 11 | Ethernet (NIC)コネクター | 12 | アンテナ モジュール スロット |
| 13 | ケンジントン セキュリティケーブル スロット | 14 | USB 3.2 Gen1 Type-Aコネクター(x 3) |
| 15 | マウス用PS/2コネクター | 16 | VGA/DisplayPort 1.4/HDMI 2.0b/USB 3.2 Gen2 Type-Cポート（DisplayPort Altモード対応）用ノックアウト スロット（オプション） |
| 17 | リリースラッチ |
マイクロ フォーム ファクター（MFF）前面図

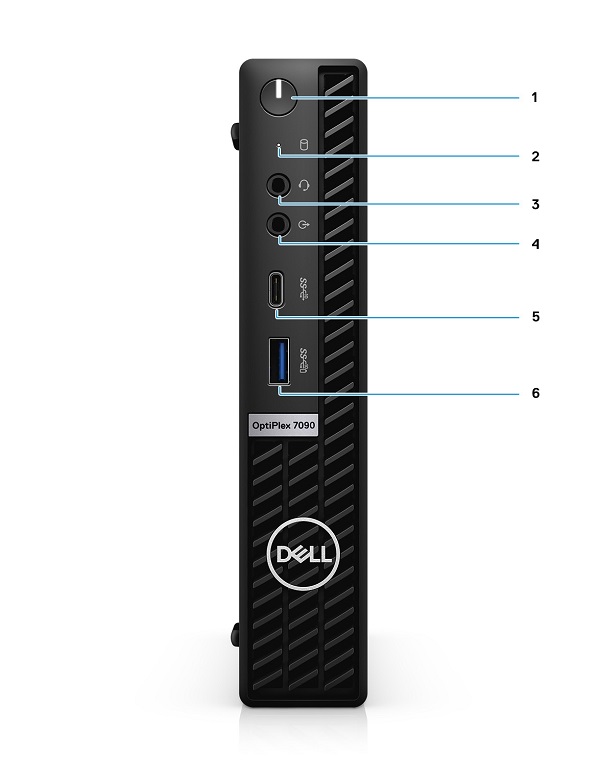

（図5：MFF前面図）
| 1 | 電源ボタン（診断LEDインジケータ―付き） | 2 | ハード ディスク ドライブ アクティビティーLEDインジケータ― |
| 3 | ユニバーサル オーディオ ジャック コネクター | 4 | ライン出力コネクター（再タスク可能ライン入力） |
| 5 | USB 3.2 Gen2 Type-Cコネクター | 6 | USB 3.2 Gen2 Type-Aコネクター（PowerShare対応） |
マイクロ フォーム ファクター（MFF）背面図

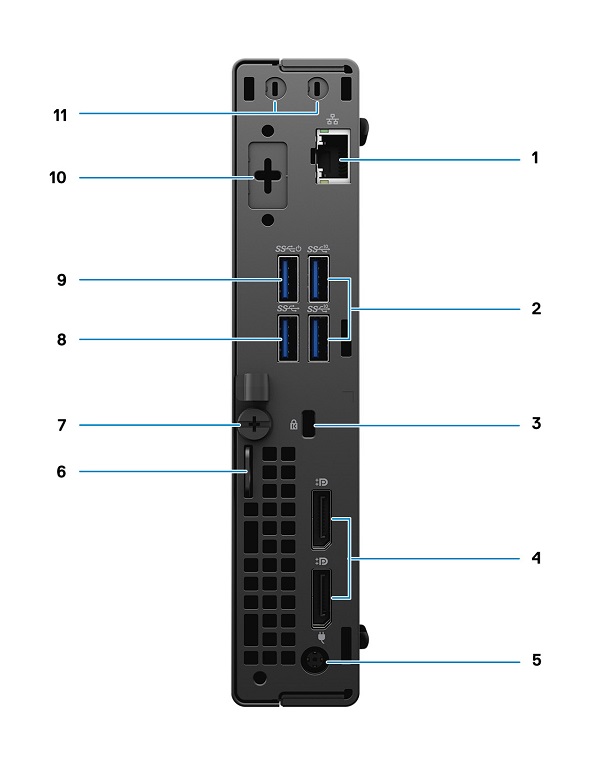

（図6：MFF背面図）
| 1 | Ethernet (NIC)コネクター(10/100/1000 Mbps) | 2 | USB 3.2 Gen2 Type-Aコネクター(x 2) |
| 3 | ケンジントン セキュリティケーブル スロット | 4 | DisplayPort 1.4コネクター（x 2） |
| 5 | 電源コネクター | 6 | パドロック リング |
| 7 | 蝶ネジ | 8 | USB 3.2 Gen1 Type-Aコネクター |
| 9 | USB 3.2 Gen1 Type-Aコネクター（Power On対応） | 10 | シリアル/ビデオ コネクターのノックアウト スロット（オプション） |
| 11 | 外付けアンテナ コネクターのノックアウト スロット（オプション） |

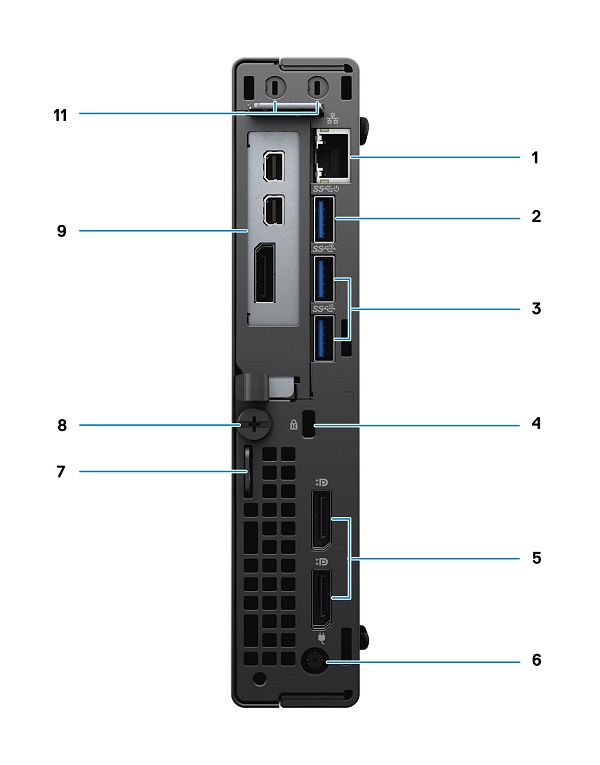

（図7：MFF背面図（専用ビデオ付き））
| 1 | Ethernet (NIC)コネクター(10/100/1000 Mbps) | 2 | USB 3.2 Gen1 Type-Aコネクター（Smart Power On対応） |
| 3 | USB 3.2 Gen2 Type-Aコネクター(x 2) | 4 | ケンジントン セキュリティケーブル スロット |
| 5 | DisplayPort 1.4コネクター（x 2） | 6 | 電源コネクター |
| 7 | パドロック リング | 8 | カバーを固定する蝶ネジ |
| 9 | Mini DisplayPortコネクター（Radeon RX 640搭載）(x 2)およびDisplayPort 1.4コネクター | 10 | 外付けアンテナ コネクター(x 2) |
