Guia do Dell Latitude do notebook 5520 para o seu computador
Summary: Este artigo é um guia visual do notebook Latitude 5520 e lista as portas externas e os recursos do PC.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Nota: Para obter uma descrição detalhada sobre cada local, acesse os manuais de sistema em www.dell.com/support
Sumário:
- Visão frontal
- Exibição superior
- Visão lateral do lado esquerdo
- Visão lateral do lado direito
- Vista inferior
- Vista do adaptador CA
Visão frontal
(Figura 1 Visão frontal)
| 1 | Microfones de matriz dupla | 2 | Emissor de infravermelho/sensor de luz ambiente (ALS)-(opcional) |
| 3 | Câmera (FHD RGB infravermelho/HD RGB infravermelho/HD RGB) | 4 | LED de status da câmera |
| 5 | Painel de exibição | 6 | LED indicador de bateria |
Exibição superior
(Figura 2 Exibição superior)
| 1 | Obturador de privacidade | 2 | Botão liga/desliga com leitor de impressões digitais (opcional) |
| 3 | Teclado | 4 | Leitor de NFC/Smart Card sem contato (opcional) |
| 5 | ClickPad |
Nota: Nota: para obter um guia sobre o teclado, consulte o artigo a seguir:

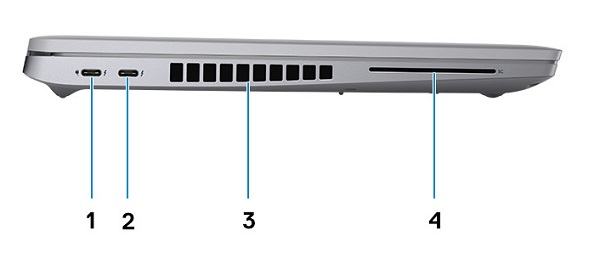

Visão lateral do lado esquerdo
(Figure.3 Vista lateral esquerda)
| 1 |
|
2 |
|
| 3 | Aberturas de ventilação | 4 | Slot do leitor de cartão inteligente-(opcional) |
Visão lateral do lado direito
(Figure.4 Vista lateral direita)
| 1 | Slot de cartão microSD | 2 | Conector de áudio universal |
| 3 | Conector USB 3,2 de 1ª geração | 4 | Conector USB 3,2 Gen1 com PowerShare |
| 5 |
|
6 | Conector Ethernet RJ-45 (NIC) |
| 7 | Slot de segurança em formato de cunha |
Vista inferior
(Figure.5 Visão inferior)
| 1 | Alto-falantes | 2 | Slot de cartão micro SIM |
| 3 | Etiqueta de serviço | 4 | Abertura de ventilação |

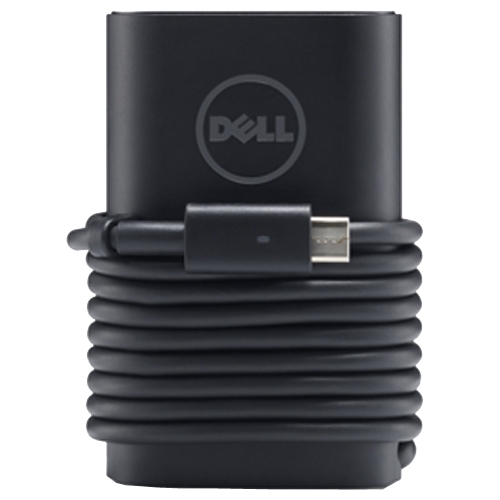

Vista do adaptador CA
(Figura. 7 65 w e adaptador CA tipo C de 90 w.)
| Digite 65 W e 90 W Type-C | Descrição | |
| Tensão de entrada | 100 V CA a 240 V CA | |
| Corrente de saída (contínua) |
|
|
| Potência de saída | 65 W | 90 W |
| Tensão de saída | 20 VDC/15 VDC/9 VDC/5 VDC | |
Additional Information
- Guia de remoção e desmontagem do Latitude 5520 para as Unidades substituíveis do cliente (CRUS)
- Manuais e documentação do Dell Latitude 5520
