Guía visual de la laptop Dell Latitude 5520 para la computadora

Summary: En el siguiente artículo, se proporciona una guía visual para la computadora Latitude 5520 y se enumeran los puertos externos y las características de la computadora.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content


Instructions


Nota: Para obtener una descripción más detallada acerca de cada ubicación, consulte los manuales del sistema en www.dell.com/manuals


Índice:

  1. Vista frontal
  2. Vista superior
  3. Vista lateral izquierda
  4. Vista lateral derecha
  5. Vista inferior
  6. Vista del adaptador de CA

Vista frontal



Vista frontal

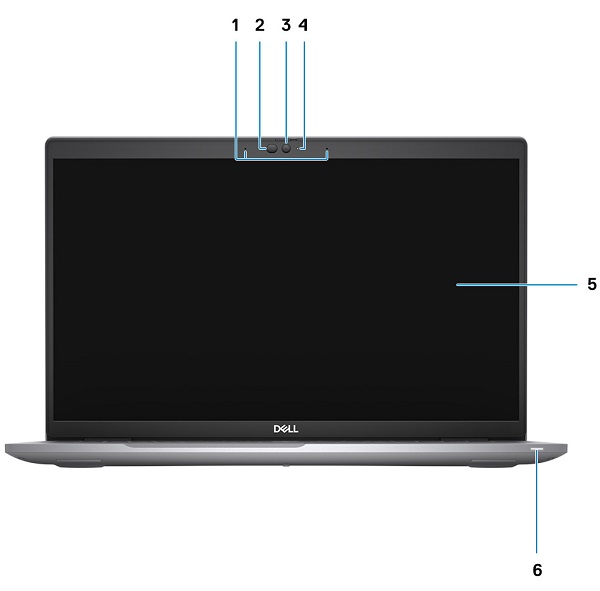

(Figura 1: Vista frontal)



1 Micrófonos de arreglo doble 2 Sensor emisor de IR/sensor de luz ambiental (ALS): (opcional)
3 Cámara (RGB FHD IR/HD RGB IR/HD RGB) 4 Indicador LED de estado de la cámara
5 Panel de visualización 6 LED indicador de batería


Volver al principio


Vista superior



Vista superior

(Figura 2: Vista superior)



1 Obturador de privacidad 2 Botón de encendido con lector de huellas digitales (opcional)
3 Teclado 4 NFC/lector de tarjetas inteligentes sin contacto (opcional)
5 Haga clic en el panel

Nota: Para ver una guía del teclado, consulte el siguiente artículo:

Volver al principio


Vista lateral izquierda



Vista lateral izquierda

(Figura 3: Vista lateral izquierda)



1
  • Conector Thunderbolt 3 con modo alternativo DisplayPort/USB 3.2 de 2.ª generación/Power Delivery: para procesadores Intel Core i5/i7 de 10.ª generación
  • Conector Thunderbolt 4 con modo alternativo DisplayPort/USB4/PowerDelivery: para procesadores Intel Core i3/i5/i7 de 11.ª generación
2
  • Conector Thunderbolt 3 con modo alternativo DisplayPort/USB 3.2 de 2.ª generación/Power Delivery: para procesadores Intel Core i5/i7 de 10.ª generación
  • Conector Thunderbolt 4 con modo alternativo DisplayPort/USB4/PowerDelivery: para procesadores Intel Core i3/i5/i7 de 11.ª generación
3 Rejillas de ventilación 4 Ranura del lector de tarjetas inteligentes (opcional)


Volver al principio


Vista lateral derecha



Vista lateral derecha

(Figura 4: Vista lateral derecha)



1 Ranura de tarjeta microSD 2 Conector de audio universal
3 Conector USB 3.2 de 1.ª generación 4 Conector USB 3.2 de 1.ª generación con PowerShare
5
  • Conector HDMI 1.4 para procesadores Intel Core i5/i7 de 10.ª generación
  • Conector HDMI 2.0 para procesadores Intel Core i3/i5/i7 de 11.ª generación
6 Conector Ethernet Rj-45 (NIC)
7 Ranura para bloqueo en forma de cuña


Volver al principio


Vista inferior



Vista inferior

(Figura 5: Vista inferior)



1 Parlantes 2 Ranura de tarjeta microSIM ( opcional)
3 Etiqueta de servicio 4 Rejilla de ventilación


Volver al principio


Vista del adaptador de CA



Adaptador de CA tipo C

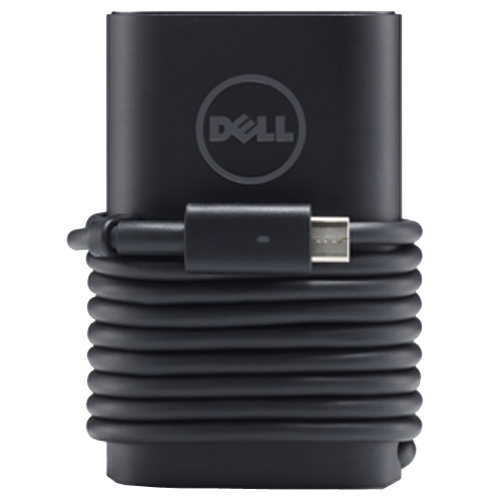

(Figura 7: Adaptador de CA tipo C de 65 W y 90 W).



Tipo C de 65 W y 90 W Descripción
Voltaje de entrada De 100 a 240 V CA
Corriente de salida (continua)
  • 20 V/3,25 A
  • 15 V/3 A
  • 9 V/3 A
  • 5 V/3 A
  • 20 V/4,5 A
  • 15 V/3 A
  • 9 V/3 A
  • 5 V/3 A
Energía de salida 65 W 90 W
Voltaje de salida 20 V CC/15 V CC/9 V CC/5 V CC



Volver al principio
