Obrazová příručka k počítači Dell OptiPlex 3040
Summary: Tento článek obsahuje obrazovou příručku k modelům Dell OptiPlex 3040, Micro, SFF a Mini Tower.
Article Content
Instructions
Obsah:
- Šasi MFF (Micro), pohled zepředu
- Šasi MFF (Micro), pohled zezadu
- Uspořádání šasi SFF (Small Form Factor), pohled zepředu
- Uspořádání šasi SFF (Small Form Factor), pohled zezadu
- Šasi Mini-Tower (MT), pohled zepředu
- Šasi Mini-Tower (MT), pohled zezadu
Poznámka: Podrobnější popis jednotlivých umístění naleznete v systémových příručkách na www.dell.com/support/manuals.

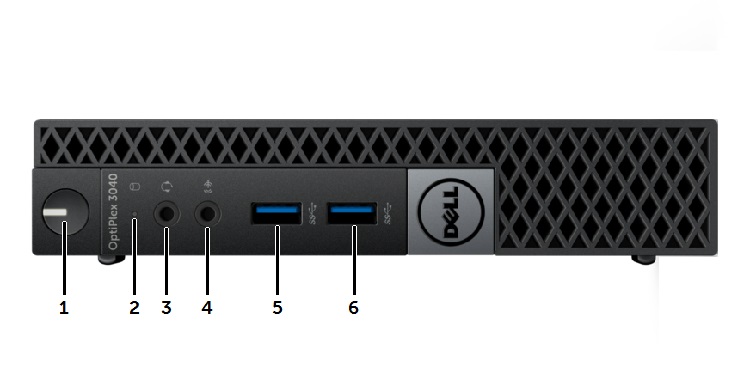

1. Šasi MFF (Micro), pohled zepředu
| 1 | Tlačítko napájení, kontrolka napájení | 2 | Kontrolka činnosti disku |
| 3 | Univerzální zvukový konektor | 4 | Konektor Line-in pro mikrofon |
| 5 | Konektor USB 3.0 | 6 | Konektor USB 3.0 |

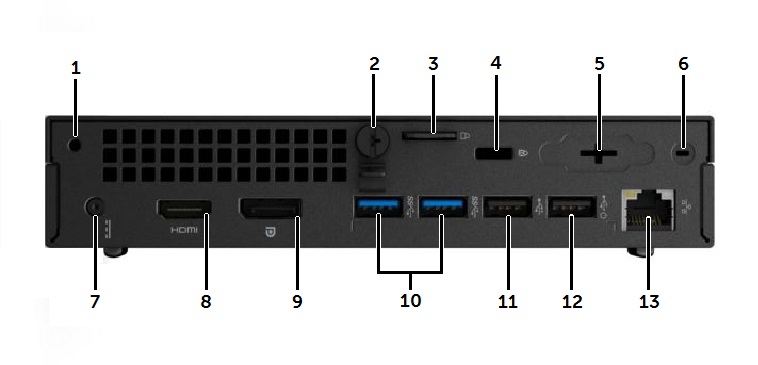

2. Šasi MFF (Micro), pohled zezadu
| 1 | Otvor pro šroub na příslušenství | 2 | Křídlatý šroub krytu |
| 3 | Bezpečnostní kroužek pro visací zámek | 4 | Uzamykací slot Kensington |
| 5 | Volitelný konektor VGA nebo port I/O | 6 | Umístění konektoru SMA antény Wi-Fi |
| 7 | Napájecí konektor stejnosměrného napájení | 8 | Konektor HDMI |
| 9 | Konektor DisplayPort | 10 | Konektory USB 3.0 (x2) |
| 11 | Konektor USB 2.0 | 12 | Konektor USB 2.0 s funkcí probuzení |
| 13 | Síťový konektor RJ45 |

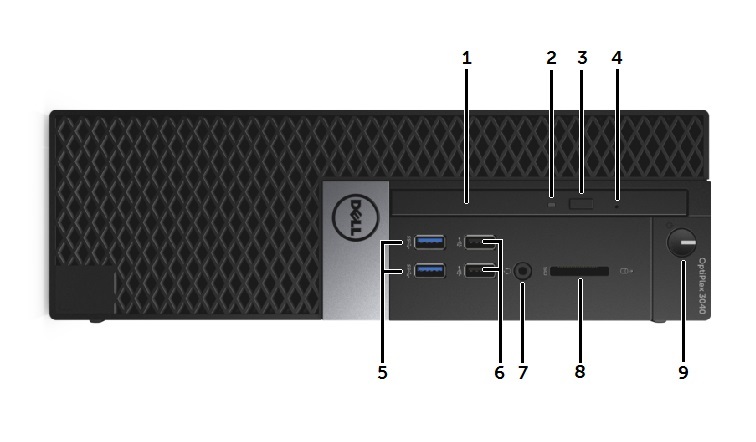

3. Uspořádání šasi SFF (Small Form Factor), pohled zepředu
| 1 | Optická jednotka | 2 | Kontrolka LED optické jednotky |
| 3 | Tlačítko vysunutí optické jednotky | 4 | Otvor pro nouzové vysunutí optické jednotky |
| 5 | Konektor USB 3.0 (x2) | 6 | Konektor USB 2.0 (x2) |
| 7 | Kombinovaný konektor pro sluchátka/mikrofon | 8 | Slot pro kartu SD |
| 9 | Tlačítko napájení, kontrolka napájení |

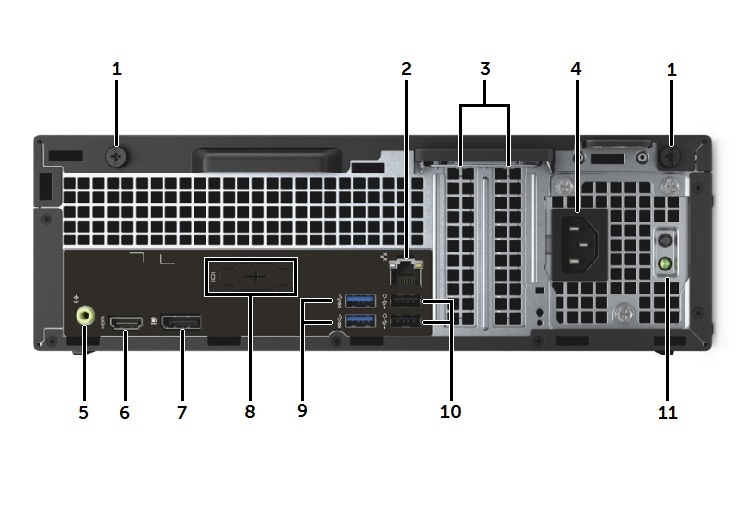

4. Uspořádání šasi SFF (Small Form Factor), pohled zezadu
| 1 | Uvolňovací šrouby krytu | 2 | Síťový konektor RJ45 |
| 3 | Rozšiřující sloty (x2) | 4 | Konektor napájení střídavým proudem |
| 5 | Konektor výstupu zvuku | 6 | Konektor HDMI |
| 7 | Konektor DisplayPort | 8 | Volitelný konektor VGA nebo port I/O |
| 9 | Konektory USB 3.0 (x2) | 10 | Konektory USB 2.0 (x2) s funkcí probuzení |
| 11 | Tlačítko testu napájecího zdroje a kontrolka LED |

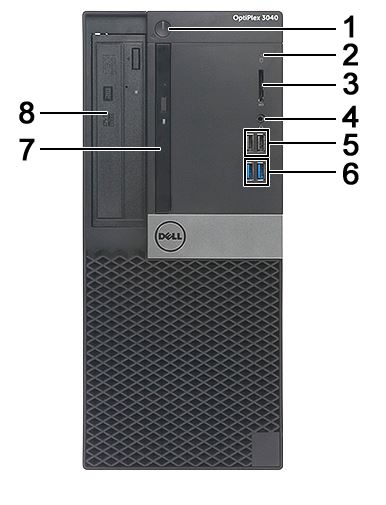

5. Šasi Mini-Tower (MT), pohled zepředu
| 1 | Tlačítko napájení a kontrolka LED napájení | 2 | Indikátor LED činnosti pevného disku |
| 3 | Slot pro kartu SD | 4 | Kombinovaný zvukový konektor |
| 5 | Konektory USB 2.0 (x2) | 6 | Konektory USB 3.0 (x2) |
| 7 | Pozice pro tenkou jednotku (volitelné příslušenství) | 8 | Pozice pro 5,25" jednotku (volitelně) |

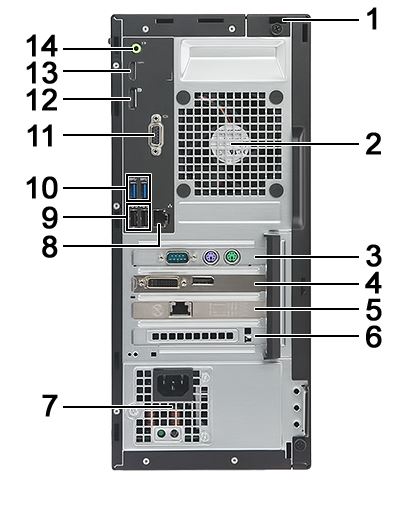

6. Šasi Mini-Tower (MT), pohled zezadu
| 1 | Uzamykací slot Kensington | 2 | Ventilátor systému |
| 3 | Slot pro rozšiřující desku PCIe x1 | 4 | Slot pro rozšiřující desku PCIe x16 |
| 5 | Slot pro rozšiřující desku PCIe x1 | 6 | Slot pro rozšiřující desku PCIe x1 |
| 7 | Jednotka napájecího zdroje | 8 | Síťový konektor RJ45 |
| 9 | Konektory USB 2.0 (x2) | 10 | Konektory USB 3.0 (x2) |
| 11 | Volitelný konektor VGA nebo port I/O | 12 | Konektor DisplayPort |
| 13 | Konektor HDMI | 14 | Konektor zvukového výstupu |
