Precision 7740: Bildmanual för datorn
Summary: Den här artikeln är en bildmanual till externa portar och funktioner på Dell Precision 7740 Mobile Workstation.
This article applies to
This article does not apply to
Symptoms
Följande artikel innehåller en bildmanual för Precision 7740 Mobile Workstation och en lista med datorns externa portar och funktioner.
Obs! En mer detaljerad beskrivning av varje plats finns i systemhandböckerna på www.dell.com/support
Innehållsförteckning:
- Framifrån
- Ovanifrån
- Bakifrån
- Underifrån
- Vy från vänster sida
- Vy från höger sida
- Nätadaptervy
- Ytterligare information:
Framifrån

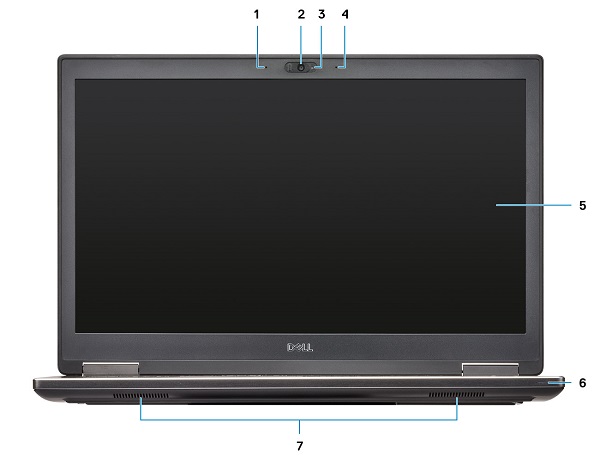

(Bild 1 – framsida)
| 1 | Mikrofon (tillval) | 2 | Kamera med slutare (tillval) |
| 3 | Status-LED-lampa för kamera (tillval) | 4 | Mikrofon (tillval) |
| 5 | LCD-skärm | 6 | Indikatorlampa för batteristatus |
| 7 | Högtalare |
Ovanifrån

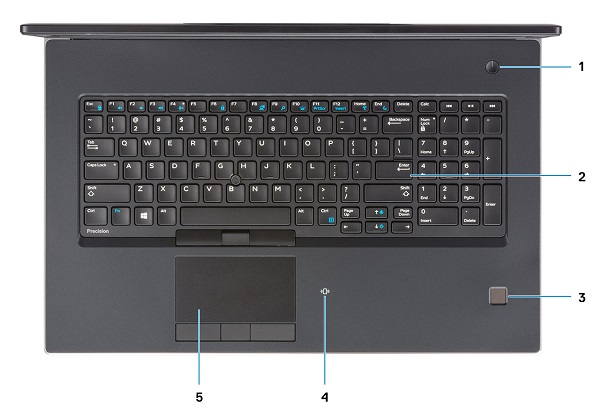

(Bild 2 – ovansida)
| 1 | Strömknapp | 2 | Tangentbord |
| 3 | Fingeravtrycksläsare (tillval) | 4 | Kontaktlös kortläsare (tillval) |
| 5 | Styrplatta |
Bakifrån

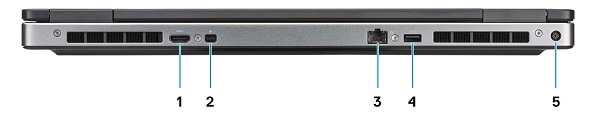

(Bild 3 baksida)
| 1 | HDMI-kontakt | 2 | Mini DisplayPort-kontakt |
| 3 | Ethernet-fästen (NIC) | 4 | USB 3.1 Gen1 med PowerShare |
| 5 | Strömkontakt |
Underifrån

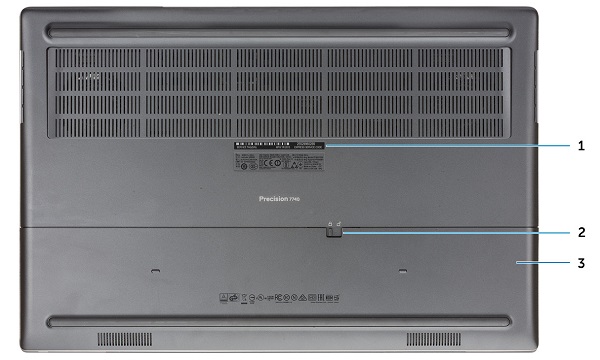

(Bild 4, underifrån)
| 1 | Service Tag-nummer | 2 | Frigöringsspärr för batterilucka |
| 3 | Batterilucka |
Vy från vänster sida

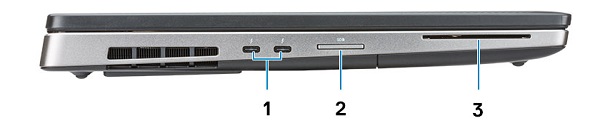

(Bild 5, vy från vänster sida)
| 1 | Thunderbolt 3 Type-C-kontakt | 2 | SD-kortläsare |
| 3 | Smartcard-läsare |
Vy från höger sida

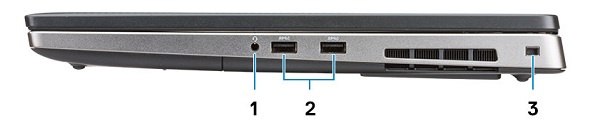

(Bild 6, vy från höger sida)
| 1 | Uttag för headset | 2 | USB 3.1 Gen1-kontakt x2 med PowerShare |
| 3 | Säkerhetskabeluttag |
Nätadaptervy
(Bild 7 240 W-adapter)
| Typ 240 W-serien | Beskrivning |
| Ingående spänning | 100 VAC till 240 VAC |
| Utgående ström | 12,31 A (kontinuerlig) |
| Uteffekt | 240 W |
| Utgående spänning | 19,5 V likström |
Ytterligare information:
- Nedmonteringsmanual för enheter som kan bytas av kund (CRU) för Precision 7740
- Servicehandbok för Dell Precision 7740
