Latitude 7220 rugged Extreme планшет: визуальное руководство по работе с компьютером
Summary: В этой статье приведено визуальное руководство по внешним портам и функциям Dell Latitude 7220 rugged Extreme планшет.
Article Content
Symptoms
В следующей статье приведено визуальное руководство по Latitude 7220 rugged Extreme планшету, в котором перечислены внешние порты и функции компьютера.
Примечание. более подробное описание каждого местоположения см. в руководствах по системам на веб www.Dell.com/support
Содержание:
- Вид спереди
- Вид сверху
- Вид сзади
- Вид снизу
- Вид с левой стороны
- Вид с правой стороны
- Представление адаптера переменного тока
- Дополнительная информация:
Вид спереди
(Рис. 1 вид спереди)
| 1,1 | Объектив светодиодных индикаторов | 2 | Обзора |
| 3 | Индикатор состояния камеры | 1-4 | Датчик внешнего освещения |
| 5.0 | Отображаем | шести | Программируемая кнопка 3 |
| семи | Программируемая кнопка 2 | ВОСЬМ | Программируемая кнопка 1 |
| 09:30 | Кнопка увеличения громкости | -10:00 | Кнопка «уменьшить громкость» |
| рис | Кнопка увеличения яркости | 305 | Кнопка уменьшения яркости |
| лет | Кнопка блокировки поворота экрана |

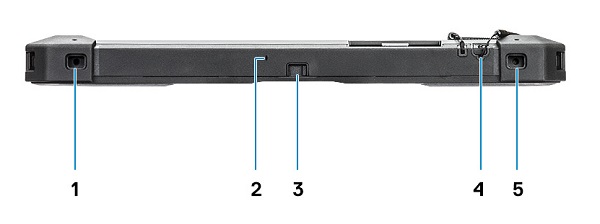

Вид сверху
(Рис. 2, вид сверху)
| 1,1 | Периферийные точки подключения | 2 | Микрофона |
| 3 | Переключатель затвора камеры | 1-4 | Стилус |
| 5.0 | Периферийные точки подключения |

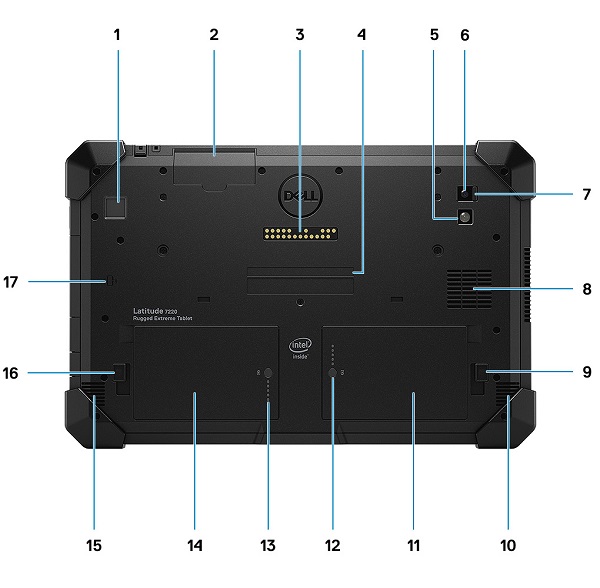

Вид сзади
(Рис. 3 вид сзади)
| 1,1 | Считыватель отпечатков пальцев (заказывается дополнительно) | 2 | Слот устройства чтения смарт-карт |
| 3 | Разъем Опекспансион Pogo | 1-4 | Метка обслуживания и этикетка кода экспресс-обслуживания |
| 5.0 | Мигание светодиодных индикаторов | шести | Задняя камера |
| семи | Переключатель затвора задней камеры | ВОСЬМ | Забора вентиляционного отверстия Quad Cool |
| 09:30 | Правая защелка отсека аккумулятора | -10:00 | Звуковой |
| рис | Правый аккумулятор | 305 | Правый индикатор аккумулятора |
| лет | Индикатор левого индикатора аккумулятора | длиной | Левый аккумулятор |
| 15 | Звуковой | открыт | Левая защелка фиксатора аккумулятора |
| открыт | Устройство чтения смарт-карт бесконтактных (заказывается дополнительно) |

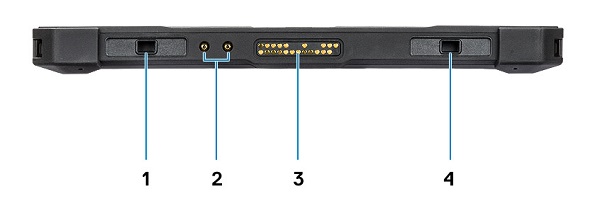

Вид снизу
(Рис. 4 в нижней части экрана)
| 1,1 | Функции выравнивания/крепления для крепления клавиатуры | 2 | Соединительный разъем антенны Радио |
| 3 | Стыковочный разъем для стыковки Pogo | 1-4 | Стыковочные фиксаторы |

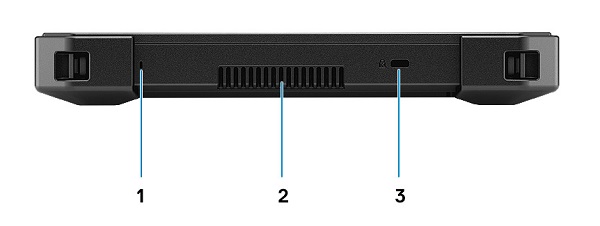

Вид с левой стороны
(Рис. 5 вид с левой стороны)
| 1,1 | Микрофона | 2 | Вывод четырехъядерного вентиляционного отверстия |
| 3 | Гнездо для замка Kensington |

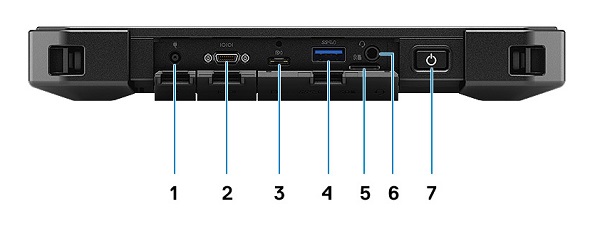

Вид с правой стороны
(Рис. 6 вид с правой стороны)
| 1,1 | Разъем питания | 2 | Разъем Mini Serial RS-232 |
| 3 | USB 3,0 Type-C разъем w/DisplayPort Mode Alt/PowerShare | 1-4 | USB 3,1 Type-A Connector с Поверделивери |
| 5.0 | Слот для карты Micro-SD | шести | Разъем для универсального звукового разъема |
| семи | Индикатор кнопки питания/состояния индикатора |
Представление адаптера переменного тока
(Рис. 7 45W адаптер)
| Введите E4 45W Series | WSDL |
| Входное напряжение | 100 VAC 240 VAC |
| Выходной ток | 2,31 а (непрерывно) |
| Выходная мощность | 45 Вт |
| Выходное напряжение | 19,5 VDC |
(Рис. 8 90 Вт адаптера)
| Введите серии 90 Вт | WSDL |
| Входное напряжение | 100 VAC 240 VAC |
| Выходной ток | 4,62 а (непрерывно) |
| Выходная мощность | 90 Вт |
| Выходное напряжение | 19,5 VDC |
Дополнительная информация:
- Руководство по извлечению компонентов rugged 7220 Extreme планшета для компонентов, заменяемых заказчиком (CRU) Latitude
- Latitude планшетов rugged: руководство по различным методам передачи
- Dell Latitude 7220 rugged Extreme онлайн-документация для планшетов
