Dell Unity: Opis pul dynamicznych (zmapowana macierz RAID) (z możliwością naprawienia przez firmę Dell)

• Technologia puli dynamicznych została wprowadzona w kodzie 4.2 Dell Unity OE.
• Pule dynamiczne są również nazywane mapowanymi macierzami RAID i RAID opartymi na zasięgu.
• Począwszy od Unity OE 4.2 do 5.1, pule dynamiczne są obsługiwane tylko na sprzęcie fizycznym All-Flash.
• W wersjiOE 5.2 dodano obsługę pul dynamicznych w systemach hybrydowych.
• W modelach Unity All-Flash z systemem operacyjnym w wersji 4.2 lub nowszej wszystkie nowe pule utworzone w graficznym interfejsie użytkownika Unisphere są pulami dynamicznymi, a nowe pule utworzone w interfejsie wiersza polecenia i interfejsie REST API Unisphere są domyślnie pulami dynamicznymi. W przypadku systemów hybrydowych w wersji 5.2 lub nowszej jest to domyślny typ puli podczas tworzenia pul w Unisphere.
• Pule dynamiczne są również nazywane pulami zakresu.
• Pule dynamiczne zastępują poprzednią technologię puli (nazywaną pulami tradycyjnymi) jako domyślny typ puli dla systemów All-Flash z systemem operacyjnym w wersji 4.2 lub nowszej oraz hybrydowych systemów flash z wersją OE 5.2 lub nowszą.

• Dyski nie są marnowane, ponieważ nie są wymagane żadne stałe części zamienne.
• Do puli można dodać wszystkie dyski w systemie. Wydłuża to żywotność dysków w puli, ponieważ obciążenie jest rozłożone na dodatkowe dyski.
• Czas odbudowy jest krótszy niż w przypadku pul tradycyjnych, ponieważ pojemność zapasowa puli dynamicznej jest rozłożona na wiele dysków, a nie na jednym dysku typu hot-spare. Więcej dysków przyczynia się do procesu odbudowy w przypadku awarii dysku.
• Pule można zwykle rozszerzać w zależności od żądanej pojemności. Na przykład do puli dynamicznej można dodawać jeden dysk naraz, co zapewnia elastyczność przydzielania zasobów i oszczędność kosztów.

• Grupa dysków tego samego typu, które zostały połączone w jeden ukryty obiekt Dynamic Pool.
• Każdy dysk w puli dynamicznej może należeć tylko do jednej grupy powiązań dysków.
• Dysk nigdy nie zmieni grupy powiązań dysków.
• Każda grupa partnerska dysków może zawierać tylko jeden typ dysków, chociaż w grupie można mieszać dyski o różnych rozmiarach.
• W grupie partnerów dysków można zainstalować maksymalnie 64.

• Gdy grupa partnerska dysków jest pełna, należy utworzyć nową grupę, wprowadzając minimalną liczbę dysków odpowiadającą szerokości RAID + 1 dysk zapasowy.

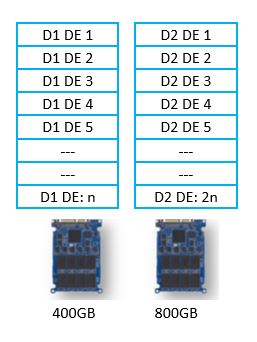

• Używanie różnych rozmiarów dysków tego samego typu w DPG jest dozwolone, jednak jeśli DPG zawiera x dysków 400 GB i tylko 1 dysk 800 GB, połowa zakresu 800 GB nie zostanie wykorzystana, dopóki nie będzie wystarczającej liczby dysków tego samego rozmiaru i nie spełni wymagań dotyczących szerokości RAID.

• Ponieważ każda grupa partnerska dysków może zawierać tylko jeden typ dysku, dyski flash, SAS i NL-SAS zostaną umieszczone w osobnych grupach powiązań dysków. Co więcej, do tej samej dynamicznej puli można dodać napędy wirujące o różnej prędkości, ale ze względu na wydajność zostaną one umieszczone we własnych grupach partnerskich. Na przykład dyski 10 tys. obr./min i 15 tys. obr./min znajdujące się w tej samej puli zostaną umieszczone w różnych grupach partnerskich dysków niezależnie od rozmiaru dysku, jak pokazano na poniższym rysunku.

• Zasięg dysku to część dysku.
• Rozmiar zasięgu jest stały dla każdego typu dysku; SAS Flash 3 lub SAS Flash 4.
• Liczba rozszerzeń na dysk zależy od typu i rozmiaru dysku.
• Po utworzeniu puli dynamicznej każdy dysk w puli zostanie podzielony na zakresy dysków.
• Zasięg dysku może być następujący:

Zakres wolnego miejsca

• Pule dynamiczne nie wymagają dedykowanych dysków typu hot-spare. Wykorzystują one wolne miejsce zarezerwowane w każdej puli i mogą być używane tylko do wymiany dysków, które uległy awarii lub uległy awarii.
• Liczba zakresów miejsca wolnego zarezerwowanych w puli dynamicznej zależy bezpośrednio od rozmiaru dysków i liczby dysków w puli.
• Na każde 32 dyski tego samego typu w puli dynamicznej przydzielany jest 1 lub 2 dyski jako miejsce zapasowe, w zależności od kodu OE zgodnie z wcześniejszym opisem.
• Ilość zarezerwowanego miejsca zapasowego zawsze zapewnia możliwość wymiany dysku o największej pojemności użytecznej w puli na pozostałe w puli zakresy miejsca zapasowego.
• Po zakończeniu odbudowy należy uzupełnić zapasowe miejsce w grupie partnerów dysków, ponieważ obecnie w tej grupie nie ma wystarczającej ilości miejsca zapasowego.
• Jeśli w systemie istnieje wolny dysk o co najmniej takim samym rozmiarze i tym samym typie co dysk, który uległ awarii, zostanie on wykorzystany przez pulę dynamiczną w celu zastąpienia brakujących zakresów miejsca zapasowego. Wymieniony uszkodzony dysk pozostaje wolny w systemie.
• Jeśli w systemie nie ma wolnych dysków, po wymianie uszkodzonego dysku nowy dysk zostanie wykorzystany przez pulę dynamiczną i nastąpi ponowne zrównoważenie zakresów miejsca zapasowego.

• Po zarezerwowaniu zakresu wolnego miejsca w puli dynamicznej tworzonesą rozszerzenia RAID z pozostałymi obszarami dysków.
• Zasięg RAID to rozszerzenia dysków, które uzupełniają szerokość przeplotu dla danego typu macierzy RAID. Jeśli na przykład jako typ macierzy RAID wybrano RAID 5, a jako szerokość pasa puli wybrano wartość 4+1, zasięg RAID będzie obejmował 5 rozciągnięć dysków (4+1).
• Zasięg RAID zapewnia ochronę RAID danych użytkownika przechowywanych w puli dynamicznej, a następnie jest używany do udostępniania puli pojemności użytecznej do tworzenia zasobów pamięci masowej.
• Ze względów ochronnych pojedynczy zasięg RAID nie możezawierać dwóch zakresów z jednego dysku. Oprogramowanie zapewnia, że żadne rozszerzenia RAID nie będą zawierać 2 zakresów dysku z tego samego dysku (kontrolowanych przez pulę zakresów dysków).
• Rozszerzenia RAID muszą zawierać zakresy dysków tylko z jednej grupy partnerskiej dysków.

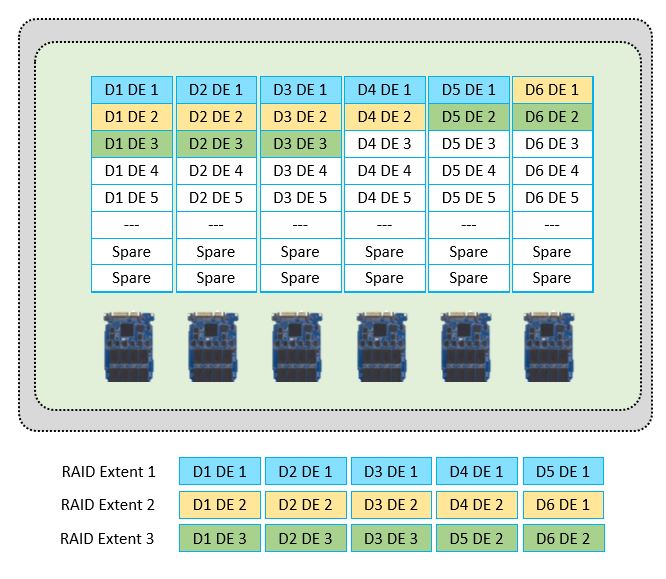

• Dynamic Pool tworzona z 6 dyskami, przy założeniu, że wybrano macierz RAID 5 (4+1).
• W tym przykładzie pewna liczba ekstentów została już zarezerwowana jako zakresy miejsca zapasowego i pokazane są pierwsze 3 zakresy RAID.
• Każdy zasięg RAID w tym przykładzie zawiera 5 obszarów dysków ze względu na szerokość przeplotu 4+1.
• 5 zakresów dysków jest wybieranych z dysków w grupie partnerów dysków i nie są wybierane żadne 2 zakresy z tego samego dysku.
• Dla ułatwienia pokazano, że wybrane zakresy dysków są uporządkowane na dyskach w puli.
• W rzeczywistym systemie algorytm Dynamic Pool wybiera zakresy dysków z różnych dysków, pozornie losowo w ramach grupy partnerów dysków.

Szerokość paska

• Po utworzeniu puli dynamicznej w Unisphere użytkownik wybiera żądany typ macierzy RAID, ale szerokość przeplotu jest wybierana automatycznie przez system.
• Szerokość przeplotu wybrana przez system zależy bezpośrednio od liczby dysków wybranych podczas tworzenia puli.
• Na przykład po wybraniu macierzy RAID 5 podczas tworzenia puli w Unisphere i wybraniu opcji 8 dysków szerokość przeplotu jest automatycznie ustawiana przez system na 4+1. Jeśli liczba dysków w macierzy RAID 5 wynosiła 14 lub więcej, zostanie wybrana macierz 12+1.
• Wybór większych szerokości pasów zapewnia użytkownikowi większą pojemność użytkową. Jeśli chcesz wymusić na systemie wybór określonej szerokości, wybierz tylko określoną liczbę dysków podczas tworzenia puli, a następnie rozszerz pulę o pozostałe dyski lub użyj interfejsu Unisphere CLI lub REST API.
• W Unisphere RAID 6 jest domyślną i jedyną opcją dla warstwy pojemności NL-SAS . Jeśli dla warstwy pojemności wymagana jest macierz RAID 1/0 lub 5, do utworzenia puli lub rozszerzenia jej za pomocą dysków NL-SAS można użyć interfejsu wiersza polecenia Unisphere lub interfejsu REST API.
• Po utworzeniu puli wybrany typ macierzy RAID zostanie ustawiony dla wszystkich obecnych i przyszłych grup partnerskich dysków w ramach warstwy puli. Po ustawieniu typu RAID dla warstwy jest on utrwalany przez cały okres istnienia puli i nie można go później zmienić.

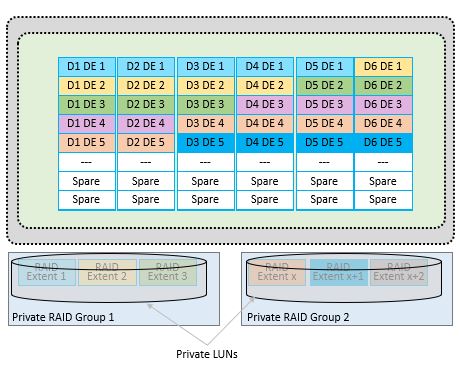

• W puli tradycyjnego lub dynamicznego systemu Dell Unity istnieje co najmniej jedna prywatna grupa RAID i jedna prywatna jednostka LUN utworzona w każdej z nich.
• Prywatna grupa RAID służy do udostępniania miejsca prywatnej jednostce LUN, która zapewnia użytkownikowi miejsce w postaci 256 MB wycinków na potrzeby przydzielania zasobów pamięci masowej.
• W pulach dynamicznych prywatna grupa RAID jest tworzona przy użyciu kombinacji zakresów RAID.

Prywatne jednostki LUN

• Prywatna jednostka LUN puli dynamicznej jest tworzona w grupie RAID puli dynamicznych
  • Jedna prywatna jednostka LUN na grupę RAID puli dynamicznych
  • Podobnie jak w przypadku tradycyjnych prywatnych jednostek LUN w prywatnej grupie RAID
• Prywatna jednostka LUN jest podzielona na wycinki o rozmiarze 256 MB
  • Służy do tworzenia zasobów magazynu puli
• Podobnie jak w przypadku grup RAID puli dynamicznych, rozmiar prywatnych jednostek LUN może się różnić w puli
  • Zależy od sposobu utworzenia i rozszerzenia puli

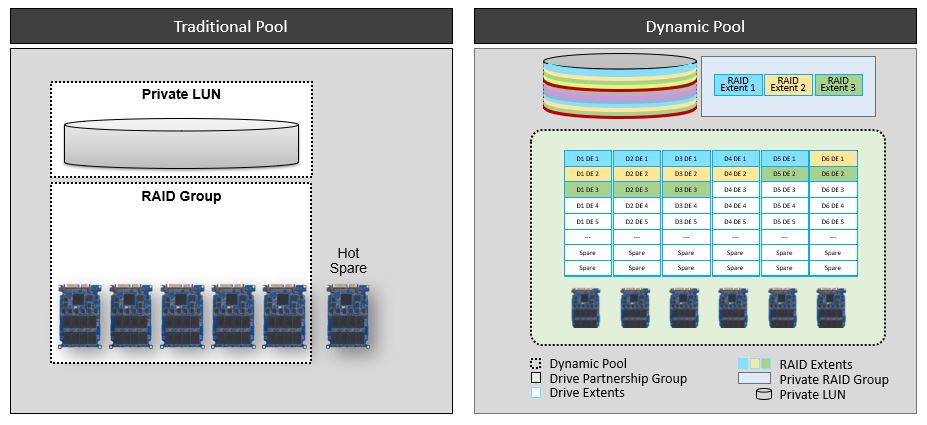

Architektura puli



tradycyjnej i dynamicznejProaktywne kopiowanie systemu w pulach dynamicznych

• Jeśli dysk odbiera błędy powyżej wewnętrznych progów Dell Unity OE, system może rozpocząć proaktywną operację kopiowania.
• Proaktywna operacja kopiowania to proces kopiowania danych z dysku, który uległ uszkodzeniu do nowej lokalizacji. Po zakończeniu operacji kopiowania oprogramowanie powinno uszkodzić działanie napędu.
• Jeśli dostępny jest dysk niepowiązany (zapasowy), zostanie on wykorzystany przez pulę dynamiczną. W przeciwnym razie pula będzie korzystać z zakresów wolnego miejsca w puli.
• Podczas tej operacji system sprawdza, czy dysk docelowy dla każdego zakresu RAID nie zawiera już zasięgu z tego samego zakresu RAID.

• Jeśli dysk ulegnie awarii przed zakończeniem proaktywnej kopii, zostanie wykonana operacja odbudowy dla nieukończonych skopiowanych zakresów. Odbudowa dysku, która zakończyła się niepowodzeniem, nastąpi w wyniku odbudowy zdegradowanych zakresów RAID w grupie partnerów dysków.
• Podczas odbudowy rozszerzenia RAID pozostałe zakresy dysków w tym zakresie są używane do odtworzenia brakującego zakresu dysku w celu uzyskania wolnego miejsca.
• Po zakończeniu obszar wolnego miejsca staje się częścią zakresu RAID, a zasięg RAID nie ulega już degradacji. Ponieważ różne zakresy RAID, które wymagają odbudowy, oraz zakresy wolnego miejsca są rozłożone na wiele dysków w ramach grupy współpracujących dysków, do wykonania operacji odbudowy zaangażowanych jest wiele dysków.

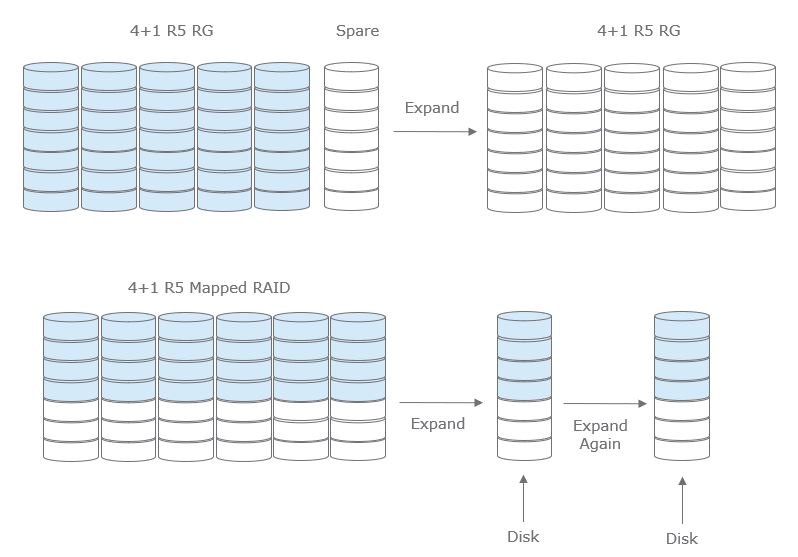

Rozszerzenie
puliRozszerzając tradycyjną pulę, jesteśmy ograniczeni bieżącą szerokością RAID i musimy dodać taką samą liczbę dysków, jak ten rozmiar grupy RAID.
W puli dynamicznej rozszerzenie puli może być tak minimalne, jak pojedynczy dysk, w zależności od bieżącej konfiguracji.


Zużycie/koniec żywotności

• W systemie Dell Unity OE w wersji 4.2 i nowszych alerty systemowe są wysyłane na 180, 90 i 30 dni przed spodziewanym osiągnięciem 100% zużycia dysku flash.
• Po upływie 60 dni firma Dell otrzymuje powiadomienie za pośrednictwem usługi call home, że dysk może osiągnąć 100% zużycia i konieczna jest jego wymiana. Alerty te są generowane dla każdego napędu.
• Jeśli okres użytkowania dysku zbliża się do końca ze względu na zużycie, system może rozpocząć proaktywną operację kopiowania w celu wymiany zużytego dysku.
• Ta proaktywna kopia nie kopiuje ekstentów dysku w napędzie w celu zaoszczędzenia miejsca w puli, ale raczej na wolny dysk w systemie, jeśli jest dostępny.
• Po zakończeniu operacji kopiowania proaktywnego dysk ulega awarii, generowany jest alert, inicjowane jest wywołanie do domu i dysk powinien zostać wymieniony.
• Proaktywne kopiowanie w celu zaoszczędzenia miejsca w ramach grupy partnerów dysków nie jest wykonywane, ponieważ zwiększyłoby to tylko zużycie dysków w grupie, które mogą charakteryzować się takim samym zużyciem jak wymieniany dysk. Jeśli prawidłowa kopia zapasowa nie jest dostępna, nie zostanie zakończona żadna proaktywna operacja kopiowania.

Hybrydowe systemy

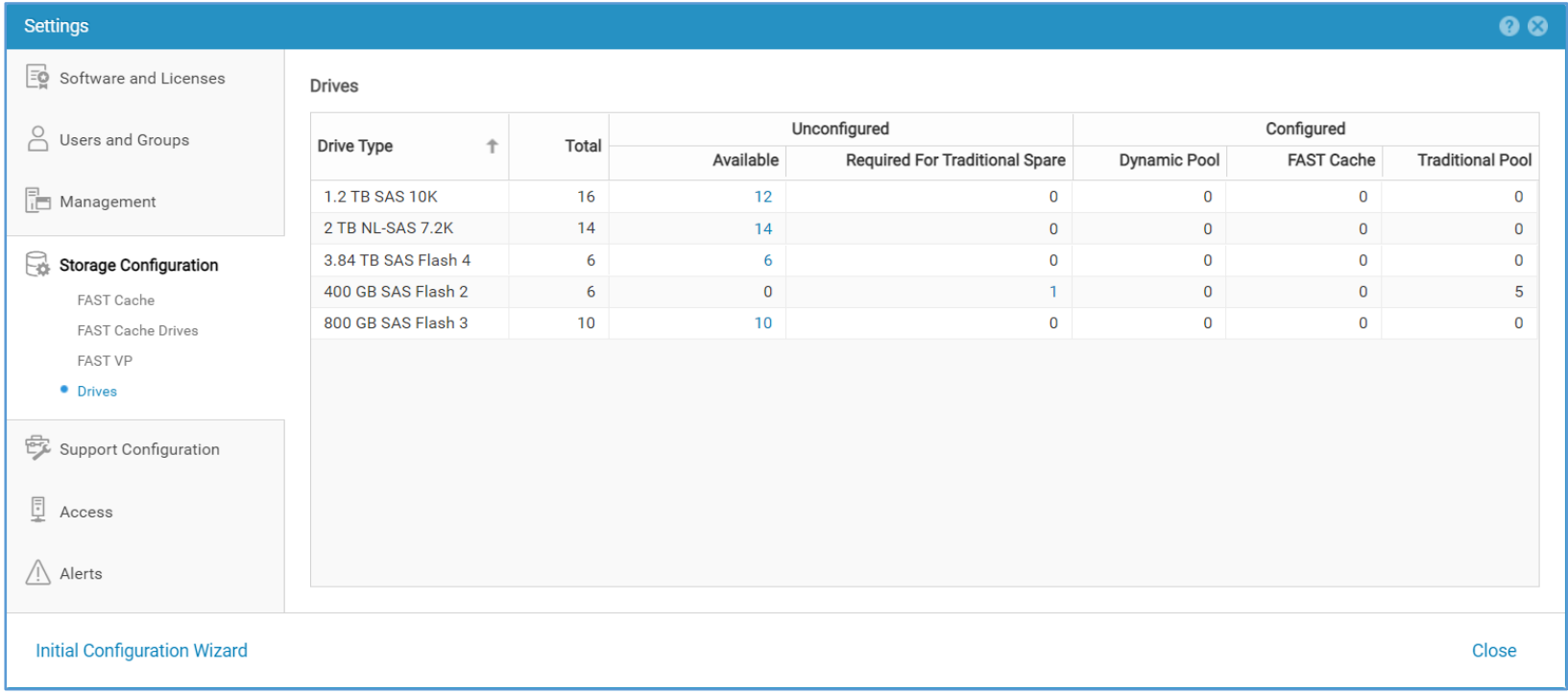

flashW wersji Dell Unity OE 5.2 i nowszych wprowadzono zmiany na stronie Ustawienia systemu > Konfiguracja > pamięci masowej Dyski dla systemów hybrydowych. Oprócz tradycyjnych i dynamicznych informacji o pulach wyświetlanych w przypadku systemów typu all-flash w przypadku systemów hybrydowych wyświetlana jest również kolumna FAST Cache. Kolumna Pamięć podręczna FAST wyświetla liczbę dysków aktualnie skonfigurowanych w pamięci podręcznej FAST.
