Dell Unity: 동적 풀(매핑된 RAID) 이해(Dell 수정 가능)

Summary: 이 문서에서는 Dell Unity 어레이에서 동적 풀의 작동 이론과 개념에 대해 자세히 설명합니다.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Instructions

동적 풀
  • 동적 풀 기술은 4.2 Dell Unity OE 코드에서 도입되었습니다.
  • 동적 풀을 매핑된 RAID 및 익스텐트 기반 RAID라고도 합니다.
  • Unity OE 4.2부터 5.1까지는 올플래시 물리적 하드웨어에서만 동적 풀이 지원됩니다.
  • OE 버전5.2에서는 하이브리드 시스템의 동적 풀에 대한 지원이 추가되었습니다.
  • OE 버전 4.2 이상을 실행하는 Unity 올 플래시 모델에서 Unisphere GUI에서 생성된 모든 새 풀은 동적 풀이며 Unisphere CLI 및 REST API에서 생성된 새 풀은 기본적으로 동적 풀입니다. 5.2 이상을 실행하는 하이브리드 시스템의 경우 Unisphere에서 풀을 생성할 때 이 유형이 기본 풀 유형입니다.
  • 동적 풀은 익스텐트 풀이라고도 합니다.
  • 동적 풀은 OE 버전 4.2 이상을 실행하는 올플래시 시스템과 OE 5.2 이상을 실행하는 하이브리드 플래시 시스템의 기본 풀 유형으로서 이전 풀 기술(기존 풀이라고 함)을 대체합니다.
기존 풀에 비해 동적 풀의 장점
  • 고정된 스페어가 필요하지 않기 때문에 드라이브가 낭비되지 않습니다.
  • 시스템의 모든 드라이브를 풀에 추가할 수 있습니다. 이렇게 하면 로드가 추가 드라이브에 분산되므로 풀에 있는 드라이브의 수명이 길어집니다.
  • 동적 풀의 스페어 용량이 단일 핫 스페어 드라이브에 집중되지 않고 여러 드라이브에 분산되므로 기존 풀보다 재구축 시간이 빠릅니다. 드라이브 장애가 발생할 경우 더 많은 드라이브가 재구축 프로세스에 기여합니다.
  • 풀은 일반적으로 원하는 용량에 따라 확장할 수 있습니다. 예를 들어 동적 풀에 드라이브를 한 번에 하나씩 추가하여 프로비저닝 유연성과 비용 절감을 실현할 수 있습니다.
최소 드라이브 수
동적 풀을 생성할 때 풀을 생성하기 위해 각 계층에 대해 선택해야 하는 최소 드라이브 수가 있습니다. 이 숫자는 각 계층에 대해 선택한 RAID 유형에 직접적으로 의존하며 최소 드라이브 수가 충족되지 않으면 경고가 제공됩니다.

아래 표는 RAID 유형, 스트라이프 너비 및 최소 드라이브 수 간의 관계를 보여줍니다. 이 표에는 지원되는 최소 스트라이프 너비와 스트라이프를 생성하는 데 필요한 최소 드라이브 수만 나와 있습니다.

OE 5.1 이전에는 동적 풀 내에서 동일한 유형의 드라이브 32개마다 1개 드라이브 분량의 여유 공간이 예약되었습니다.
최소 드라이브 수에는 스페어 공간 할당이 포함됩니다.


핫 스페어 용량 설정은 Dell Unity OE 버전 5.1 릴리스의 새로운 기능입니다.
핫 스페어 용량 설정을 사용하면 풀 내의 32개 드라이브마다 1개의 드라이브(기본값) 또는 2개의 드라이브 상당의 여유 공간을 예약할 수 있습니다. 풀 생성 시 또는 새 드라이브 계층을 사용하여 풀을 확장할 때 선택됩니다.



시스템 드라이브:
하이브리드 시스템의 경우 SAS 및 NL-SAS 시스템 드라이브(DPE 드라이브 0, 1, 2 및 3)는 동적 풀 내에서 지원되지 않습니다. 시스템 드라이브는 여전히 기존 풀에 배치할 수 있습니다.



동적 풀 아키텍처 개요:
DPG(Drive Partnership Group)
  • 숨겨진 동적 풀 오브젝트로 결합된 동일한 드라이브 유형의 드라이브 그룹입니다.
  • 동적 풀 내의 각 드라이브는 단일 드라이브 파트너십 그룹에만 포함될 수 있습니다.
  • 드라이브는 드라이브 파트너십 그룹을 변경하지 않습니다.
  • 각 드라이브 파트너십 그룹에는 단일 드라이브 유형만 포함될 수 있지만 그룹 내에서 특정 드라이브 유형의 다양한 크기가 혼합될 수 있습니다.
  • 드라이브 파트너십 그룹에 포함된 최대 드라이브 수는 64개입니다.
kA53a0000004MzCCAU_1_1

  • 드라이브 파트너십 그룹이 가득 차면 RAID 너비에 대한 최소 드라이브 수 + 드라이브 1개에 해당하는 여유 공간으로 새 그룹을 시작해야 합니다.
kA53a0000004MzCCAU_1_2

  • DPG에서 동일한 드라이브 유형의 서로 다른 크기를 사용하는 것은 허용되지만 DPG에 x400GB 드라이브와 1개의 800GB 드라이브만 포함된 경우 동일한 크기의 드라이브가 충분히 존재하고 RAID 너비를 충족할 때까지 800GB 중 익스텐트의 절반이 사용되지 않습니다.
kA53a0000004MzCCAU_1_3

  • 각 드라이브 파트너십 그룹에는 단일 드라이브 유형만 포함될 수 있으므로 플래시, SAS 및 NL-SAS 드라이브는 자체 드라이브 파트너십 그룹에 배치됩니다. 또한 서로 다른 속도의 회전식 드라이브를 동일한 동적 풀에 추가할 수 있지만 성능상의 이유로 자체 드라이브 파트너십 그룹에 배치됩니다. 예를 들어 동일한 풀에 상주하는 10K RPM 및 15K RPM 드라이브는 아래 그림에 표시된 대로 드라이브 크기에 관계없이 서로 다른 드라이브 파트너십 그룹에 배치됩니다.

드라이브 익스텐트
  • 드라이브 익스텐트는 드라이브의 일부입니다.
  • 익스텐트의 크기는 각 드라이브 유형에 대해 고정됩니다. SAS 플래시 3 또는 SAS 플래시 4
  • 드라이브당 익스텐트 수는 드라이브의 유형과 크기에 따라 다릅니다.
  • 동적 풀이 생성되면 풀의 각 드라이브가 드라이브 익스텐트로 파티셔닝됩니다.
  • 드라이브 익스텐트는 다음 중 하나일 수 있습니다.
- A RAID 익스텐트
- 스페어 공간 익스텐트
kA53a0000004MzCCAU_1_4
스페어 공간 익스텐트
  • 동적 풀에는 전용 핫 스페어가 필요하지 않습니다. 각 풀 내에 예약된 스페어 공간을 사용하며 장애가 발생하거나 장애가 발생한 드라이브를 교체하는 데만 사용할 수 있습니다.
  • 동적 풀 내에서 예약된 스페어 공간 익스텐트의 수는 드라이브의 크기와 풀 내의 드라이브 수에 직접적으로 의존합니다.
  • 동적 풀 내에서 동일한 유형의 드라이브 32 개마다 앞에서 설명한 대로 OE 코드에 따라 1개 또는 2개 드라이브 상당의 공간이 여유 공간으로 할당됩니다.
  • 예약된 스페어 공간의 양은 항상 풀 내에서 가용 용량이 가장 큰 드라이브를 풀 내에 남아 있는 스페어 공간 익스텐트로 교체할 수 있도록 합니다.
  • 현재 해당 그룹에 스페어 공간이 부족하므로 재구축이 완료된 후 드라이브 파트너십 그룹 내의 스페어 공간을 보충해야 합니다.
  • 시스템 내에 사용 가능한 드라이브가 있고 장애가 발생한 드라이브와 크기가 같거나 크고 드라이브 유형이 동일한 경우 동적 풀에서 해당 드라이브를 사용하여 누락된 스페어 공간 익스텐트를 대체합니다. 고장 난 드라이브가 교체되면 시스템 내에서 사용 가능한 상태로 남습니다.
  • 시스템 내에 사용 가능한 드라이브가 없는 경우 장애가 발생한 드라이브가 교체되면 새 드라이브가 동적 풀에서 사용되고 스페어 공간 익스텐트의 재조정이 발생합니다.

RAID 익스텐트
  • 동적 풀 내에서 스페어 공간 익스텐트가 예약된 후 나머지 드라이브 익스텐트를 사용하여 RAID 익스텐트가 생성됩니다.
  • RAID 익스텐트는 RAID 유형의 스트라이프 폭을 완성하는 드라이브 익스텐트입니다. 예를 들어 RAID 유형으로 RAID 5를 선택하고 풀의 스트라이프 너비로 4+1을 선택한 경우 RAID 익스텐트에는 5개의 드라이브 익스텐트(4+1)가 포함됩니다.
  • RAID 익스텐트는 동적 풀 내에 저장된 사용자 데이터에 대한 RAID 보호 기능을 제공하며, 나중에 스토리지 리소스 생성을 위해 풀에 가용 용량을 제공하는 데 사용됩니다.
  • 단일 RAID 익스텐트는 보호를 위해 단일 드라이브의 두 드라이브 익스텐트를 포함할 수 없습니다. 소프트웨어는 어떤 RAID 익스텐트도 동일한 드라이브의 2개 드라이브 익스텐트를 포함하지 않도록 합니다(드라이브 익스텐트 풀에 의해 제어됨).
  • RAID 익스텐트에는 단일 드라이브 파트너십 그룹의 드라이브 익스텐트만 포함되어야 합니다.
예제
  • RAID 5(4+1)가 선택되었다고 가정하고 6개의 드라이브로 생성된 동적 풀
  • 이 예에서는 많은 익스텐트가 이미 스페어 공간 익스텐트로 예약되어 처음 3개의 RAID 익스텐트가 표시됩니다.
  • 이 예의 각 RAID 익스텐트에는 4+1 스트라이프 폭으로 인해 5개의 드라이브 익스텐트가 포함됩니다.
  • 드라이브 파트너십 그룹 내의 드라이브에서 5개의 드라이브 익스텐트가 선택되며 동일한 드라이브에서 2개의 익스텐트가 선택되지 않습니다.
  • 이해를 돕기 위해 선택한 드라이브 익스텐트는 풀 내의 드라이브 전체에 순서대로 표시됩니다.
  • 실제 시스템 내에서 동적 풀 알고리듬은 드라이브 파트너십 그룹 내에서 무작위로 보이는 서로 다른 드라이브의 드라이브 익스텐트를 선택합니다.
kA53a0000004MzCCAU_1_5
스트라이프 폭
  • Unisphere에서 동적 풀을 생성할 때 사용자는 원하는 RAID 유형을 선택하지만 스트라이프 너비는 시스템에서 자동으로 선택합니다.
  • 시스템에서 선택한 스트라이프 너비는 풀 생성 시 선택한 드라이브 수에 따라 달라집니다.
  • 예를 들어 Unisphere에서 풀을 생성하는 동안 RAID 5를 선택하고 8개의 드라이브를 선택하면 시스템에서 스트라이프 폭을 자동으로 4+1로 설정합니다. RAID 5의 드라이브 수가 14개 이상인 경우 12+1이 선택됩니다.
  • 더 큰 스트라이프 너비를 선택하면 사용자에게 더 많은 가용 용량이 제공됩니다. 시스템에서 특정 너비를 선택하도록 강제하려면 풀 생성 시 특정 수의 드라이브만 선택하고 나머지 드라이브로 풀을 확장하거나 Unisphere CLI 또는 REST API를 사용합니다.
  • Unisphere에서 RAID 6는 NL-SAS 용량 계층의 기본값이자 유일한 옵션입니다. 용량 계층에 RAID 1/0 또는 5가 필요한 경우 Unisphere CLI 또는 REST API를 사용하여 풀을 생성하거나 NL-SAS 드라이브로 확장할 수 있습니다.
  • 풀이 생성되면 선택한 RAID 유형이 풀 계층 내의 모든 현재 및 향후 드라이브 파트너십 그룹에 대해 설정됩니다. RAID 유형이 계층에 대해 설정되면 풀의 수명 동안 유지되며 나중에 변경할 수 없습니다.
kA53a0000004MzCCAU_1_6

전용 RAID 그룹
  • 기존 또는 동적이든 관계없이 Dell Unity 시스템의 풀 내에는 하나 이상의 전용 RAID 그룹이 있고 각각에 생성된 단일 전용 LUN이 있습니다.
  • 전용 RAID 그룹은 전용 LUN에 공간을 제공하는 데 사용되며, 전용 LUN은 스토리지 리소스 할당을 위해 사용자에게 256MB 슬라이스 형태의 공간을 제공합니다.
  • 동적 풀 내에서 전용 RAID 그룹은 RAID 익스텐트의 조합을 사용하여 생성됩니다.
kA53a0000004MzCCAU_1_7
전용 LUN
  • 동적 풀 전용 LUN이 동적 풀 RAID 그룹에 생성됨
    • 동적 풀 RAID 그룹당 전용 LUN 1개
    • 전용 RAID 그룹 내의 기존 전용 LUN과 유사
  • 전용 LUN은 256MB 슬라이스로 나뉩니다
    • 풀 스토리지 리소스를 생성하는 데 사용됩니다.
  • 동적 풀 RAID 그룹과 마찬가지로 전용 LUN의 크기는 풀 내에서 다를 수 있습니다
    • 풀을 만들고 확장한 방법에 따라 다릅니다

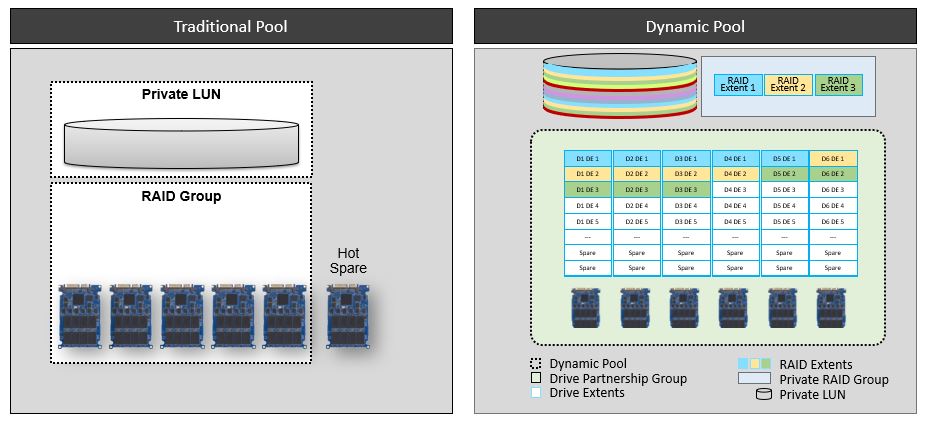

기존 풀과 동적 풀


kA53a0000004MzCCAU_1_9
의 아키텍처 비교동적 풀의 시스템 사전 예방적 복사
  • 드라이브에서 Dell Unity OE의 내부 임계값을 초과하는 오류가 발생하는 경우 시스템에서 사전 예방적 복제 작업을 시작할 수 있습니다.
  • 자동 예방적 복제 작업은 문제가 발생한 드라이브에서 새 위치로 데이터를 복사하는 프로세스입니다. 복사 작업이 완료되면 소프트웨어에서 드라이브에 장애가 발생해야 합니다.
  • 바인딩 해제된 드라이브(예비)를 사용할 수 있는 경우 동적 풀에서 사용합니다. 그렇지 않은 경우 풀은 풀의 여유 공간 익스텐트를 사용합니다.
  • 이 작업 중에 시스템은 각 RAID 익스텐트의 대상 드라이브에 동일한 RAID 익스텐트의 익스텐트가 이미 포함되어 있지 않은지 확인합니다.

드라이브 장애/재구축
  • 사전 예방적 복제가 완료되기 전에 드라이브에 장애가 발생하면 완료되지 않은 복제된 익스텐트에 대해 재구축 작업이 수행됩니다. 실패한 드라이브 재구축은 드라이브 파트너십 그룹 내에서 성능이 저하된 RAID 익스텐트를 재구축하여 발생합니다.
  • RAID 익스텐트를 재구축하는 동안 RAID 익스텐트 내의 나머지 드라이브 익스텐트는 누락된 드라이브 익스텐트를 스페어 공간 익스텐트로 재구축하는 데 사용됩니다.
  • 완료되면 예비 공간 익스텐트가 RAID 익스텐트의 일부가 되고 RAID 익스텐트가 더 이상 성능 저하되지 않습니다. 재구축해야 하는 다양한 RAID 익스텐트와 스페어 공간 익스텐트가 드라이브 파트너십 그룹 내의 여러 드라이브에 분산되어 있기 때문에 재구축 작업을 완료하기 위해 많은 드라이브가 사용됩니다.

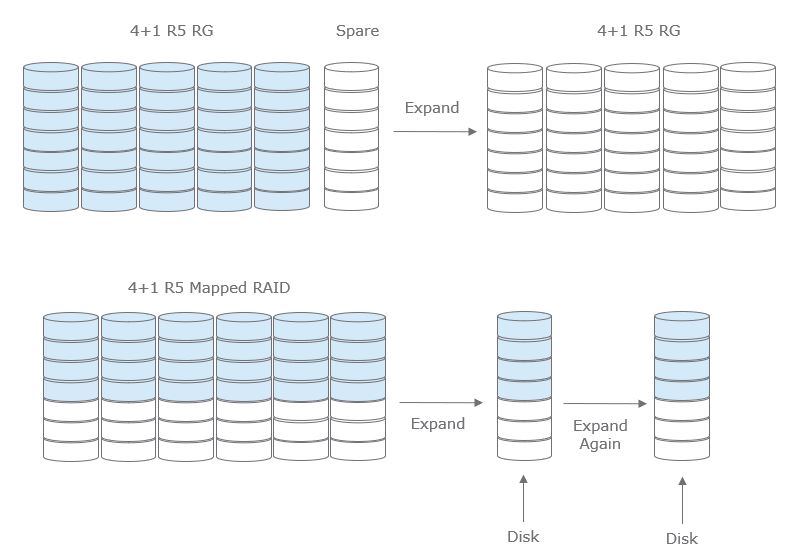

풀 확장
기존 풀을 확장하면 현재 RAID 너비가 제한되며 해당 RAID 그룹 크기와 동일한 수의 드라이브를 추가해야 합니다.
동적 풀에서 풀 확장은 현재 구성에 따라 단일 드라이브 정도로 최소일 수 있습니다.
kA53a0000004MzCCAU_1_12

마모/수명 종료
  • Dell Unity OE 버전 4.2 이상에서는 플래시 드라이브가 100% 마모될 것으로 예상되기 180일, 90일 및 30일 전에 시스템 알림 메시지가 전송됩니다.
  • 60일이 되면 Dell은 콜홈을 통해 드라이브가 100% 마모될 수 있으며 교체가 필요하다는 알림을 받습니다. 이러한 알림은 개별 드라이브에 대해 생성됩니다.
  • 마모로 인해 드라이브의 가용 수명이 거의 끝나가는 경우, 시스템은 마모된 드라이브를 교체하기 위해 사전 예방적 복제 작업을 시작할 수 있습니다.
  • 이 사전 예방적 복사는 드라이브 내의 드라이브 익스텐트를 풀 내의 스페어 공간 익스텐트로 복사하는 것이 아니라 사용 가능한 경우 시스템 내의 사용 가능한 드라이브로 복사합니다.
  • 사전 예방적 복제 작업이 완료되면 드라이브에 장애가 발생하고 알림이 생성되며 Call Home이 시작되고 드라이브를 교체해야 합니다.
  • 드라이브 파트너십 그룹 내의 스페어 공간 익스텐트로의 사전 예방적 복사는 그룹 내 드라이브의 마모만 증가시켜 교체 중인 드라이브와 마모 정도가 같을 수 있으므로 수행되지 않습니다. 유효한 스페어를 사용할 수 없는 경우 사전 예방적 복제 작업이 완료되지 않습니다.



하이브리드 플래시 시스템

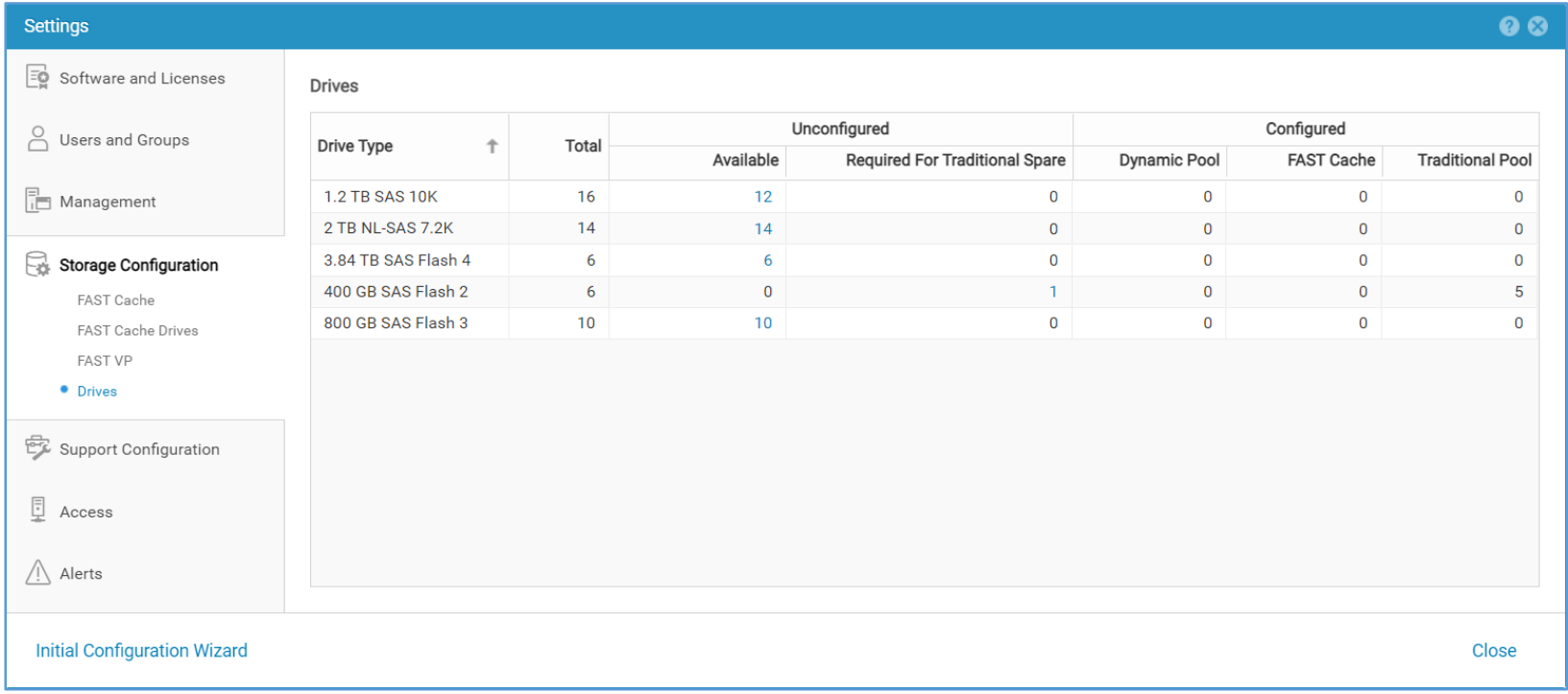

Dell Unity OE 5.2 이상에서는 하이브리드 시스템에 대한 System SettingsStorage > ConfigurationDrives >페이지가 변경되었습니다. 올플래시 시스템에 대해 표시되는 기존 및 동적 풀 정보와 함께 하이브리드 시스템에는 FAST Cache 열도 표시됩니다. FAST 캐시 열에는 현재 FAST 캐시에 구성된 드라이브 수가 표시됩니다.



동적 풀에 대한 기타 유용한 KBA:
KB#000014378 Dell EMC Unity: 동적 풀 초기 드라이브 구성에 대한 모범 사례(사용자 수정 가능)

KB#000019530 Dell EMC Unity: 생성 마법사에서 동적 풀 최소 드라이브 수(사용자 수정 가능)

KB#000055614 Dell EMC Unity: 동적 풀에서 디스크에 장애가 발생하면 어레이 성능에 영향을 미칠 수 있습니다(Dell EMC 수정 가능).

KB#000010748 Dell EMC Unity: 기존 풀에 대한 동적 풀 개선 사항/고려 사항(사용자 수정 가능)

 KB#000010677 Dell EMC Unity: 동적 풀의 재조정을 확인하는 방법(Dell EMC에서 수정 가능)

KB#000031834 Dell EMC Unity: 동적 풀 사용자 익스텐트의 자동 복사(사용자 수정 가능)

KB#000019417 Dell EMC Unity: 대략적인 계산을 수행하여 동적 스토리지 풀의 가용 공간을 결정하는 방법 (사용자 수정 가능)

KB#000052749 Dell EMC Unity: 매핑된 RAID 재구축이 완료된 후 동적 풀이 성능 저하 상태로 표시됨(사용자 수정 가능)


참조 문서:
Dell Unity: 동적 풀(delltechnologies.com)
