Precision 7740: Obrazová příručka k počítači
Summary: Tento článek slouží jako obrazová příručka k externím portům a funkcím mobilní pracovní stanice Dell Precision 7740.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Následující článek obsahuje obrazovou příručku k mobilní pracovní stanici Precision 7740 a přehled externích portů a funkcí vašeho počítače.
Poznámka: Podrobnější popis jednotlivých míst najdete v systémových příručkách na adrese www.dell.com/support
Obsah:
- Přední pohled
- Pohled shora
- Pohled ze zadní strany
- Pohled zdola
- Pohled zleva
- Pohled zprava
- Pohled na napájecí adaptér
- Doplňující informace:
Přední pohled
(Obr. 1 Čelní pohled)
| 1 | Mikrofon (volitelný) | 2 | Kamera se závěrkou (volitelná) |
| 3 | Kontrolka LED stavu kamery (volitelná) | 4 | Mikrofon (volitelný) |
| 5 | Panel kontrolek LCD | 6 | Kontrolka LED stavu baterie |
| 7 | Reproduktory |
Pohled shora
(Obr. 2 Pohled shora)
| 1 | Tlačítko napájení | 2 | Klávesnice |
| 3 | Čtečka otisků prstů (volitelná) | 4 | Čtečka bezkontaktních karet (volitelná) |
| 5 | Dotyková podložka |
Pohled ze zadní strany
(Obr. 3 pohled zezadu)
| 1 | Konektor HDMI | 2 | Konektor Mini DisplayPort |
| 3 | Konektor Ethernet (NIC) | 4 | USB 3.1 Gen1 s funkcí PowerShare |
| 5 | Konektor napájení |
Pohled zdola
(Obr. 4 Pohled zdola)
| 1 | Výrobní číslo | 2 | Uvolňovací západka dvířek baterie |
| 3 | Dvířka baterie |
Pohled zleva

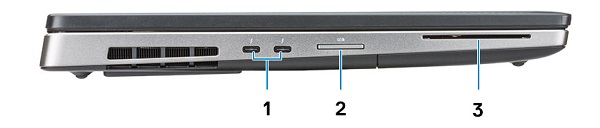

(Obr. 5 Pohled zleva)
| 1 | Konektor Thunderbolt 3 typu C | 2 | Čtečka karet SD |
| 3 | Čtečka čipových karet |
Pohled zprava
(Obr. 6 Pohled zprava)
| 1 | Konektor sluchátek | 2 | 2x konektor USB 3.1 Gen 1 s funkcí PowerShare |
| 3 | Slot bezpečnostního kabelu |
Pohled na napájecí adaptér
(Obr. 7 240W adaptér)
| Řada Typ 240W | Popis |
| Vstupní napětí | 100 V AC až 240 V AC |
| Výstupní proud | 12,31 A (trvale) |
| Výstupní výkon | 240 W |
| Výstupní napětí | 19,5 V DC |
Doplňující informace:
Cause
Není k dispozici
Resolution
Není k dispozici
