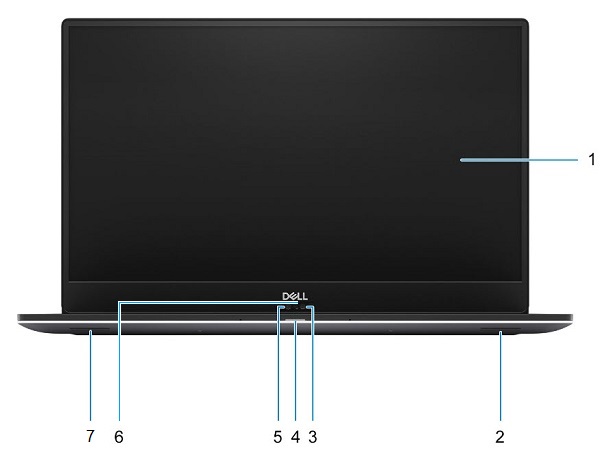

(Abb. 1 Vorderseite)
1 | Display | 2 | Rechter Lautsprecher |
3 | Infrarotkamera | 4 | Akku-/Status-LED |
5 | HD-Kamera | 6 | Kamerastatus-LED |
7 | Linker Lautsprecher |

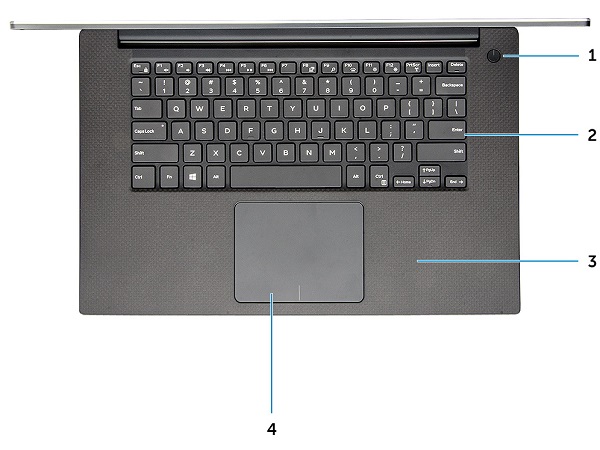

(Abb. 2 Draufsicht)
1 | Betriebsschalter mit LED oder Netzschalter mit Fingerabdruckleser (optional) | 2 | Tastatur |
3 | Handauflage | 4 | Touchpad |

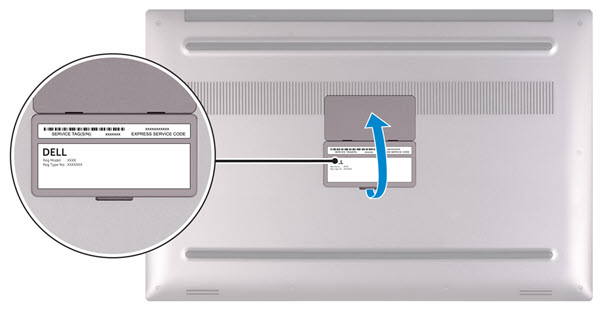

(Abb. 3 Ansicht von unten)
1 | Service-Tag | 2 | Normenetikett |

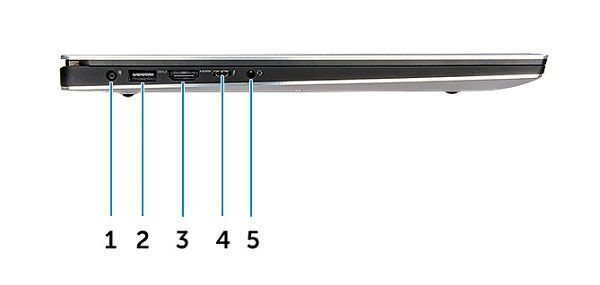

(Abb. 4 Seitenansicht von links)
1 | Netzanschluss | 2 | USB 3.1 Gen1-Anschluss mit PowerShare |
3 | HDMI-Anschluss | 4 | Thunderbolt 3 Typ-C-Anschluss |
5 | Headset-Anschluss |

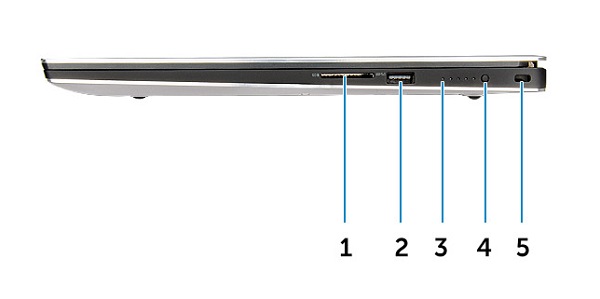

(Abb. 5 Seitenansicht von rechts)
1 | Speicherkartenleser | 2 | USB 3.1 Gen1-Anschluss mit PowerShare |
3 | Akkustand- und Status-LED | 4 | Akkustand- und Statustaste |
5 | Steckplatz für Noble Wedge-Sicherheitskabel |

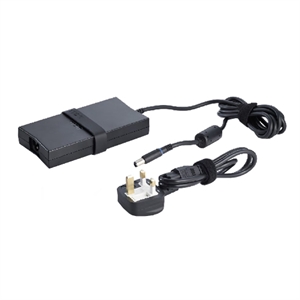

(Abb. 6 130-W-Adapter)
Typ-130-W-Serie | Beschreibung |
Eingangsspannung | 100 bis 240 V Wechselstrom |
Ausgangsstrom | 6,67 A (konstante Stromabgabe) |
Ausgangsleistung | 130 W |
Ausgangsspannung | 19,5 V Gleichspannung |
