Obrazová příručka k počítači Chromebook 3110

Shrnutí: Následující článek obsahuje obrazovou příručku k notebooku Chromebook 3110 a přehled externích portů a funkcí vašeho Chromebooku.

Tento článek se vztahuje na Tento článek se nevztahuje na Tento článek není vázán na žádný konkrétní produkt. V tomto článku nejsou uvedeny všechny verze produktu.

Pokyny

Poznámka: Podrobnější popis jednotlivých umístění naleznete v příručkách počítače Chromebook na www.dell.com/support


Obsah:

  1. Přední pohled

  2. Pohled shora

  3. Pohled zdola

  4. Pohled zleva

  5. Pohled zprava

  6. Pohled na napájecí adaptér




Přední pohled

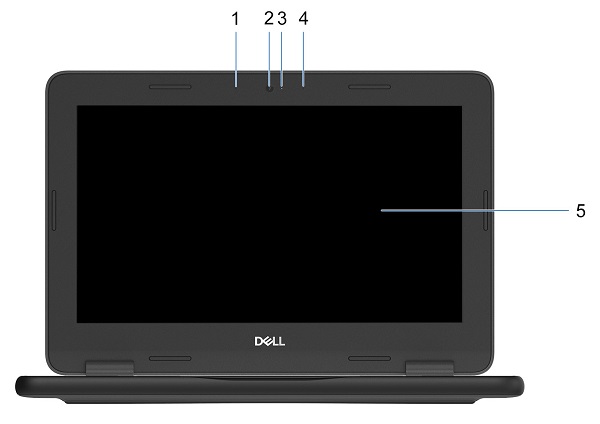

Přední pohled

(Obrázek 1 Čelní pohled)



1 Levý mikrofon (volitelný) 2 Kamera
3 Kontrolka LED stavu kamery 4 Pravý mikrofon
5 Panel displeje


Zpět na začátek




Pohled shora

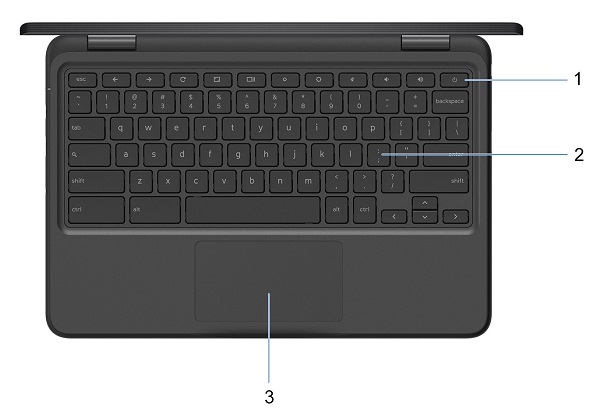

Pohled shora

(Obrázek 2 Pohled shora)



1 Tlačítko napájení 2 Klávesnice
3 Dotyková podložka


Zpět na začátek




Pohled zdola

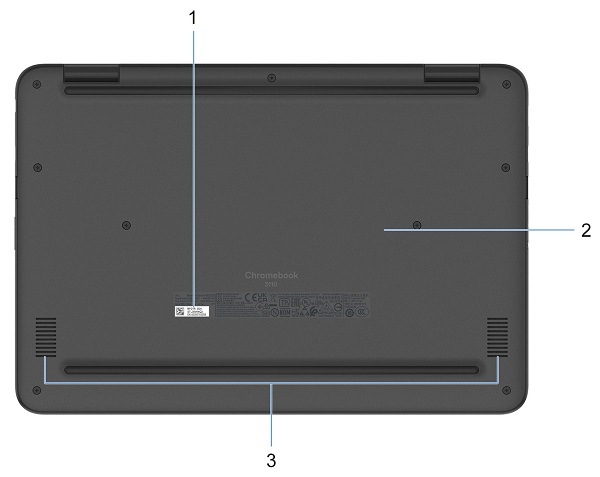

Pohled zdola

(Obrázek 3 Pohled zdola)



1 Štítek s výrobním číslem 2 Spodní kryt
3 Reproduktory


Zpět na začátek




Pohled zleva



Pohled zleva

(Obrázek 4.1 Pohled zleva)



1 Indikátor stavu LED 2 Konektor USB 3.2 Gen1 Type-C s funkcí PowerDelivery a rozhraním DisplayPort v alternativním režimu
3 Konektor USB 3.2 Gen1 s funkcí PowerShare 4 Konektor náhlavní soupravy

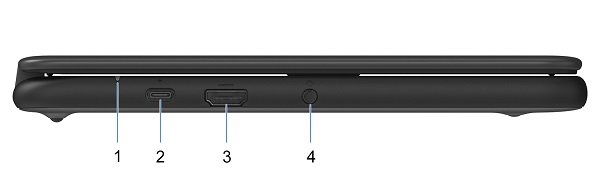

Pohled zleva s rozhraním HDMI

(Obrázek 4.2 Levá strana s portem HDMI 1.4b)



1 Indikátor stavu LED 2 Konektor USB 3.2 Gen1 Type-C s funkcí PowerDelivery a rozhraním DisplayPort v alternativním režimu
3 Jeden konektor HDMI 1.4b (volitelný) 4 Konektor náhlavní soupravy


Zpět na začátek




Pohled zprava



Pohled zprava

(Obrázek 5.1 Pohled zprava)



1 Slot pro klínový bezpečnostní zámek

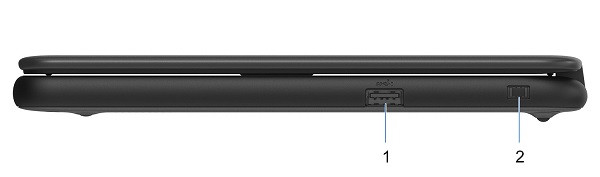

Pohled zprava s rozhraním HDMI

(Obrázek 5.2 Pravá strana s portem HDMI 1.4b)



1 Konektor USB 3.2 Gen 1 2 Slot pro klínový bezpečnostní zámek


Zpět na začátek




Pohled na napájecí adaptér

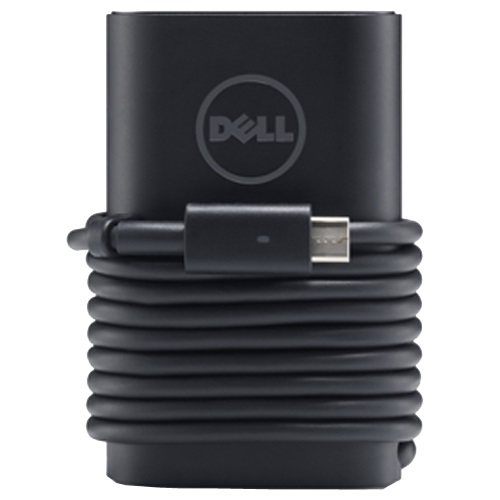

65W adaptér typu C

(Obrázek 6: 65W napájecí adaptér type-C)



65W typ řady Type-C Popis
Vstupní napětí 100 V AC až 240 V AC
Výstupní proud 20 V / 3,25 A (trvalý)
15 V / 3 A (trvalý)
9,0 V / 3 A (trvalý)
5,0 V / 3 A (trvalý)
Výstupní výkon 65 W
Výstupní napětí 20 V DC / 15 V DC / 9 V DC / 5 V DC
